2OM-1732
6-6-4

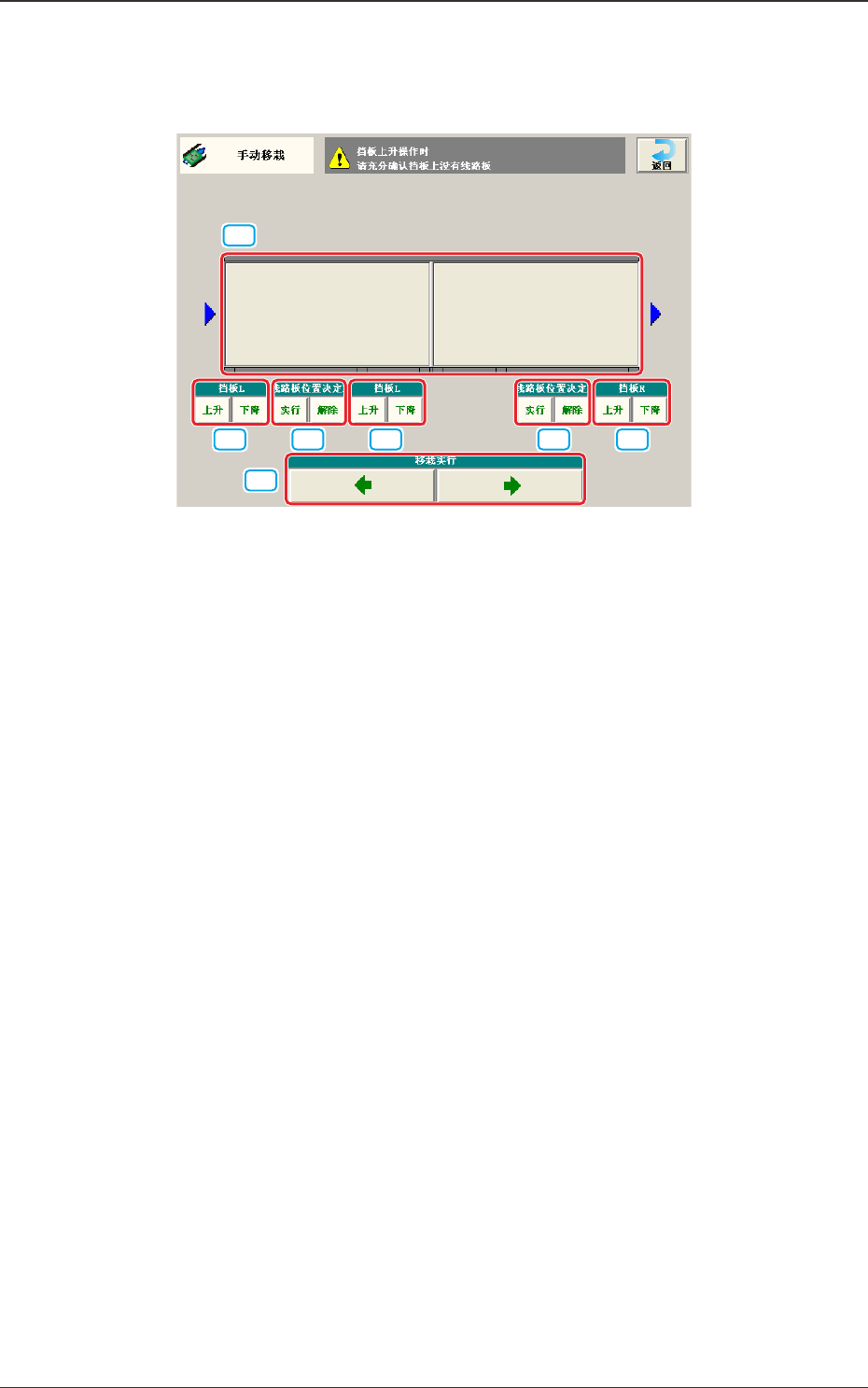

6.3 手动移栽 ( 移载 )
手动进行线路板移载。
[1]
[2]
[2]
[4]
[3]
[3]
[3]
Fig.2F6-4
[1] 传送带图像显示部
图像显示的传送带各模块显示为按钮。
按下传送带模块按钮后，在 10 秒钟内再按操作台的 [START] 按钮，线
路板被搬送到该位置。
[2] 线路板位置决定 ( 线路板位置决定 L、R)
进行线路板定位。
按下 [ 实行 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮，按住
[START] 按钮时，线路板被定位。
按下 [ 解除 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮，按住
[START] 按钮时，线路板定位被解除。
[3] 挡板定位 ( 挡板 L、R)
进行挡板的定位。
按下 [ 上升 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮，按住
[START] 按钮时，选择的支撑台 ( 挡板 ) 上升。
按下 [ 下降 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮，按住
[START] 按钮时，选择的支撑台 ( 挡板 ) 下降。
[4]
移栽 ( 移载 ) 实行
按下传送带的移动方向箭头按钮，在 10 秒钟内再按操作台的 [START]
按钮，按住 [START] 按钮时，传送带移动。
1206-001
6.3 手动移栽 ( 移载 )
2OM-1732
6-7-11209-002
7. 测试 & 教示
7. 测试 & 教示
Fig.2F7-1
“
测试 & 教示
”
菜单分为以下 6 个项目，按下按钮，便显示各界面。
Table 2F7-1
界 面 内 容
吸取位置教示 进行吸取位置的教示。
贴装坐标教示 进行贴装坐标教示的确认、教示。
元件识别测试 进行测试 ID 指定的元件的元件识别测试。
PCB 识别测试 进行线路板识别标记的测试。
贴装位置补正 进行贴装位置补正数据的测定，并向线路板程序反映测定结果。
吸嘴水准 / 位置 进行吸嘴水准的教示。
界面展开
2OM-1732
6-7-2
7.1 吸取位置教示
在送料器安装头上、带式送料器上的元件吸取动作相关补正值数据中，对吸
收送料器固有偏差的数据，用线路板识别照相机进行目视对齐教示。
[1]
[2]
[4]
[3]
Fig.2F7-2
[1] [ 安装头选择 ] 按钮
图像显示各安装头的按钮。
选择教示使用的安装头 ( 线路板识别照相机 )。
[2] [ 模块选择 ] 按钮
图像显示将各送料器安装台显示为模块的按钮。
选择进行教示的模块。
[3] [ 带式送料器选择 ] 按钮
从所选模块中选择进行教示的带式送料器。
[4]
[ 动作 ] 按钮
横梁移动到所选送料器编号上，并切换为目视对齐界面。
界面展开
1206-001
7.1 吸取位置教示
