2OM-1732 3-1-14 1.3.2 元件 ID 的保存 说明如何保存新建或编辑后的元件 ID。 Procedure (1) 按下工具栏的 “ 保存 ” 图标。 : 保存 将编辑后的元件 ID 覆盖到原来元件 ID 时选择。 : 另存为 新建文件时和编辑后用新的元件 ID 保存时选择。 (2) 按下 [ 保存 (S)] 图标。 ( 编辑界面中显示的元件数据库覆盖保存为当前的元件 ID 名。) (3) 按下 [ 另存为 …
2OM-1732
3-1-13
请编辑各选项卡的元件数据库。
Reference
有关元件数据库项目的说明，请参照
“
第六卷元件数据库
”
。
Note
无法编辑本公司编制的标准元件数据库。
请用别的名称保存后，进行编辑。
1206-001
1.3 元件数据库的编辑
2OM-1732
3-1-14
1.3.2 元件 ID 的保存
说明如何保存新建或编辑后的元件 ID。
Procedure
(1)按下工具栏的
“
保存
”
图标。
: 保存
将编辑后的元件 ID 覆盖到原来元件 ID 时选择。
: 另存为
新建文件时和编辑后用新的元件 ID 保存时选择。
(2)按下 [ 保存 (S)] 图标。
( 编辑界面中显示的元件数据库覆盖保存为当前的元件 ID 名。)
(3)按下 [ 另存为 ] 图标。
(显示以下
“
元件 ID 一览表
”
界面。)

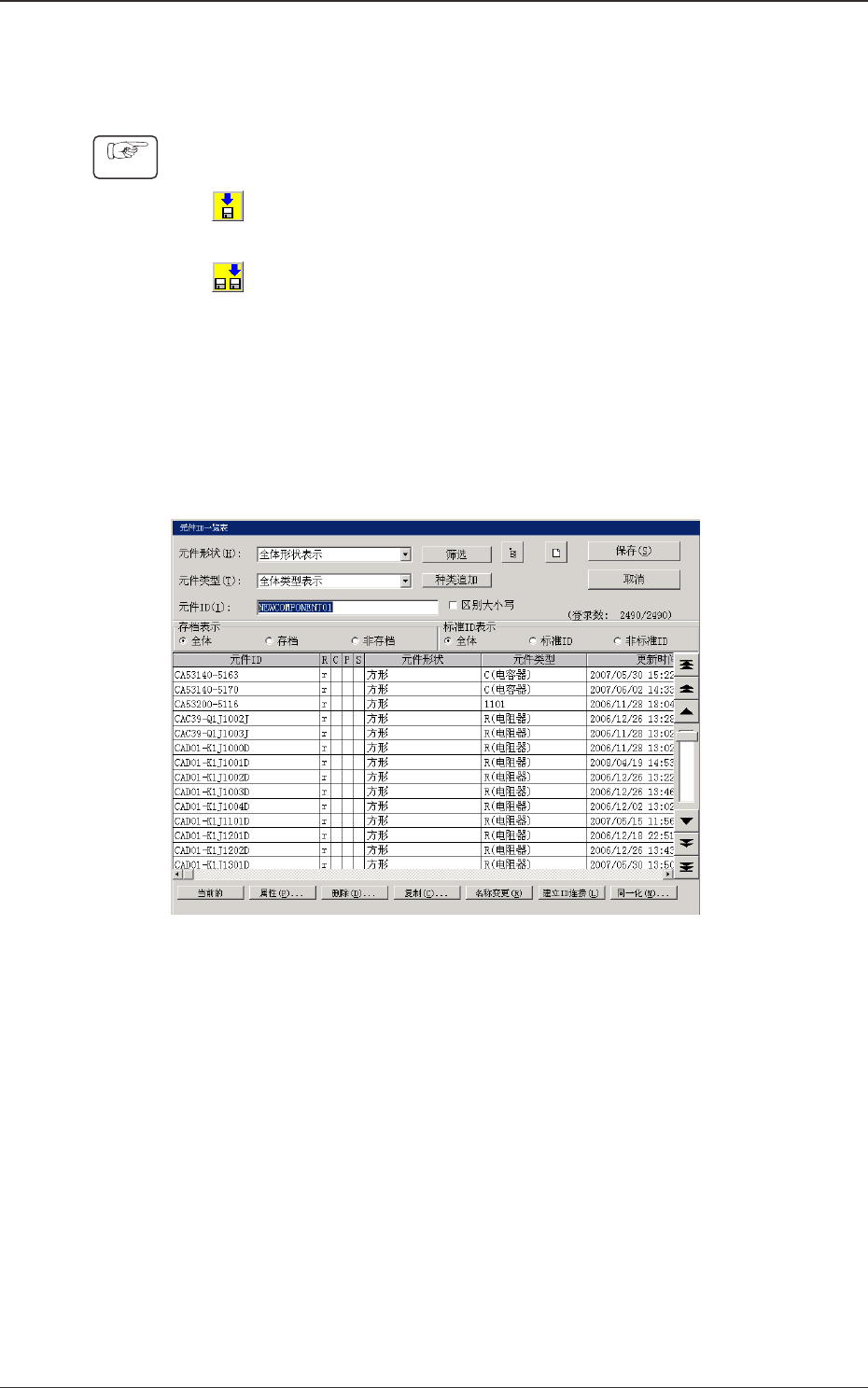

Fig.2C1-15
“
元件 ID 一览表
”
界面
1206-001
1.3 元件数据库的编辑
2OM-1732
3-1-15
(4)在文件名中输入新的元件 ID 名，按下
“
元件 ID 一览表
”
界面中的 [ 保
存 (S)] 按钮。
( 编辑页面中显示的元件 ID 保存为输入的元件 ID。)
Note
双击
“
元件 ID(I)
”
的文本框，便显示
“
输入元件 ID
”
界面。

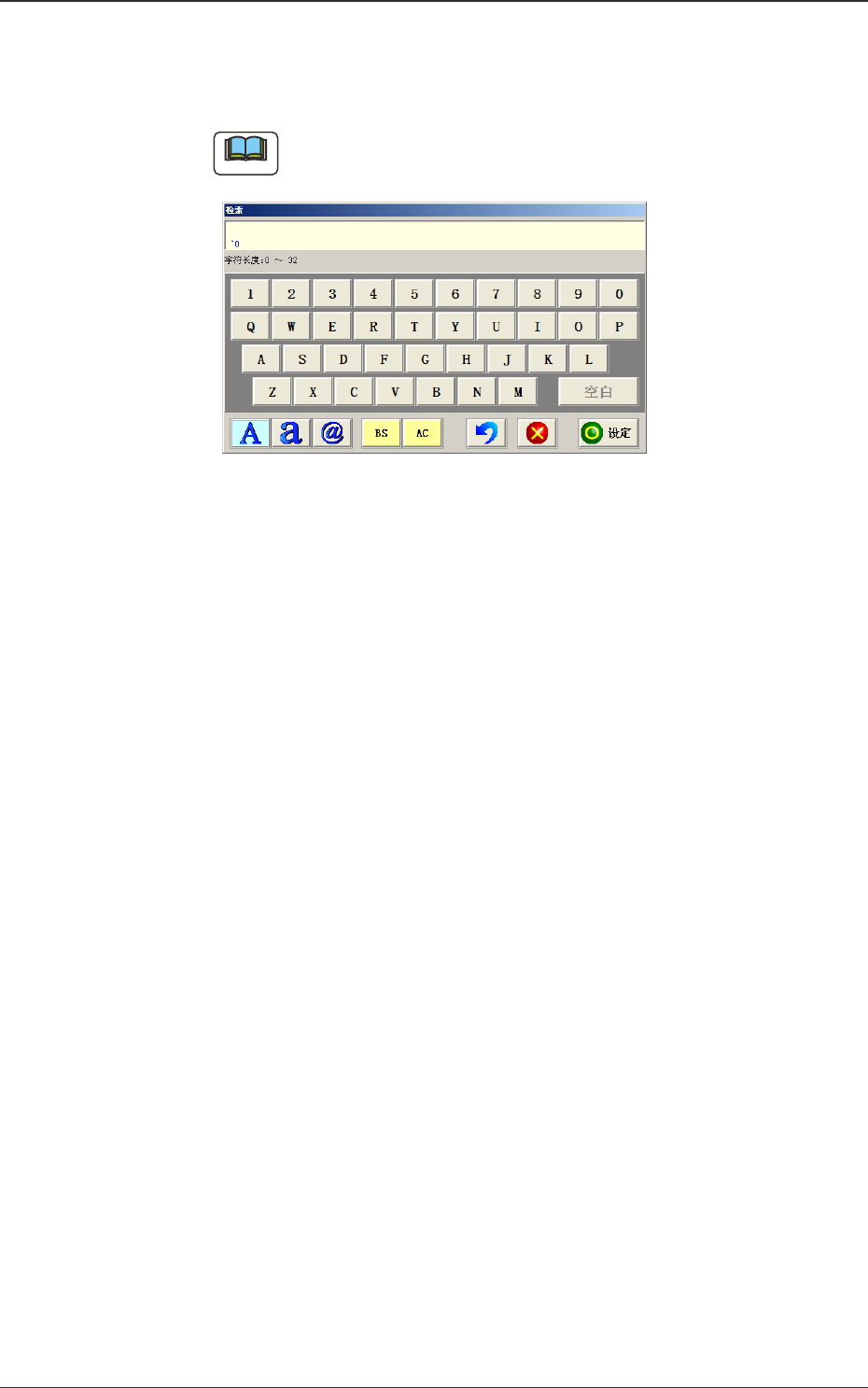

Fig.2C1-16
“
输入元件 ID
”
界面
可使用编辑用触摸面板输入
“
元件 ID
”
。
1209-002
1.3 元件数据库的编辑
