2OM-1732 2-3-7 (B01_04) 贴装坐标基准 设定贴装坐标基准。 按照前工序和后工序的装置，设定基准。 左后 : 以左后基准作为贴装坐标基准，如下图设定。 X + Y + 线路板 贴装坐标基准(No) Fig.2B3-9 左前 : 以左前基准作为贴装坐标基准，如下图设定。 X + Y + 线路板 贴装坐标基准(No) Fig.2B3-10 1206-001 3.2 线路板
2OM-1732
2-3-6
(B01_03)
线路板高度补正值［mm］
在元件贴装部用此补正值设定对线路板上面基准的吸嘴下降量。
此补正值适用于线路板程序的所有元件。
通常
通常请设定为
“
+0.000
”
( 零 )。
下图是线路板上面在线路板支撑销的作用下，维持在线路板上面基
准的状态。
线路板
线路板上面基准
支撑销
支撑台
滑道
Fig.2B3-7
治具线路板使用示例
下图是线路板上面处于比线路板上面基准低的状态。
此时，补正值如果设定为
“
线路板上面基准 +a
”
，可进行正确的元件
贴装。
线路板
治具线路板
T(厚度)
线路板上面基准
滑道
a
Fig.2B3-8
1206-001
3.2 线路板
2OM-1732
2-3-7
(B01_04)
贴装坐标基准
设定贴装坐标基准。
按照前工序和后工序的装置，设定基准。
左后: 以左后基准作为贴装坐标基准，如下图设定。
X +
Y +
线路板
贴装坐标基准(No)
Fig.2B3-9
左前: 以左前基准作为贴装坐标基准，如下图设定。
X +
Y +
线路板
贴装坐标基准(No)
Fig.2B3-10
1206-001
3.2 线路板
2OM-1732
2-3-8

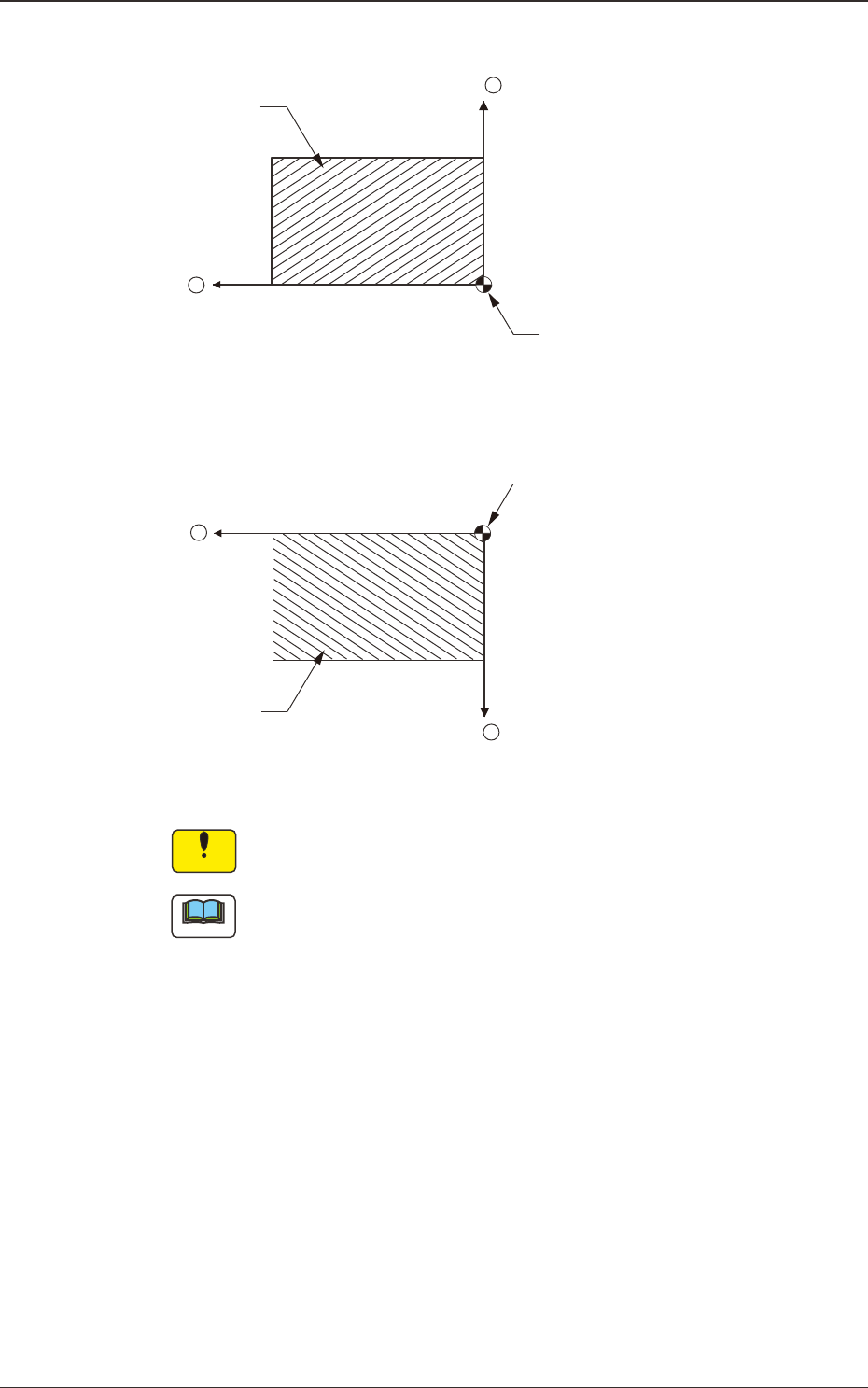

右前:以右前基准作为贴装坐标基准，如下图设定。
X +
Y +
线路板
贴装坐标基准(No)
Fig.2B3-11
右后:以右后基准作为贴装坐标基准，如下图设定。
X +
Y +
线路板
贴装坐标基准(No)
Fig.2B3-12
Notice
请务必设定与前后工序同样的基准。
设定与前后工序不同的基准时，无法正确进行生产。
Note
使用不同线路板定位基准的装置备用的线路板程序时，请务必进行变更。
(B01_05)
元件数据库贴装补正值
设定是否使用元件数据库贴装补正值功能。
设定为
“
使用
”
时，按照 NT-100 系统软件中设定的数值动作。
1209-002
3.2 线路板
