[3] 吸取前吸嘴确认
[ 工作台 1]、[ 工作台 2] 按钮
选择进行吸取前吸嘴确认的工作台。
可通过将显示在安装头 1、2 各吸嘴下的按钮设为
“
OFF
”
，按各吸嘴取
消吸取前吸嘴确认。
ON :进行吸取前吸嘴确认。
OFF:不进行吸取前吸嘴确认。
Note
可通过将直径大的吸嘴设为
“
OFF
”
，防止将锡膏等残留物误确认为元
件拾取而装置停止运行等的不良。
[4] 页面切换按钮
切换
“
控制 ( 吸着 ( 吸取 ) 元件 )
”
界面的页面。
1206-001
4.2 指定运行方式
2OM-1732
1-4-17
4.2.5 生产减速指定
在
“
指定运行方式
”
选项卡中，按下 [ 生产减速指定 ] 按钮，便显示以下
界面。
设定是否对元件数据库中指定的各部动作速度 ( 对最高速度的减速比例 )
指定速度上限。
[1]
[3]
[4]
[2]
[9]
[10]
[11]
[12]
[5]
[6]
[7]
[8]

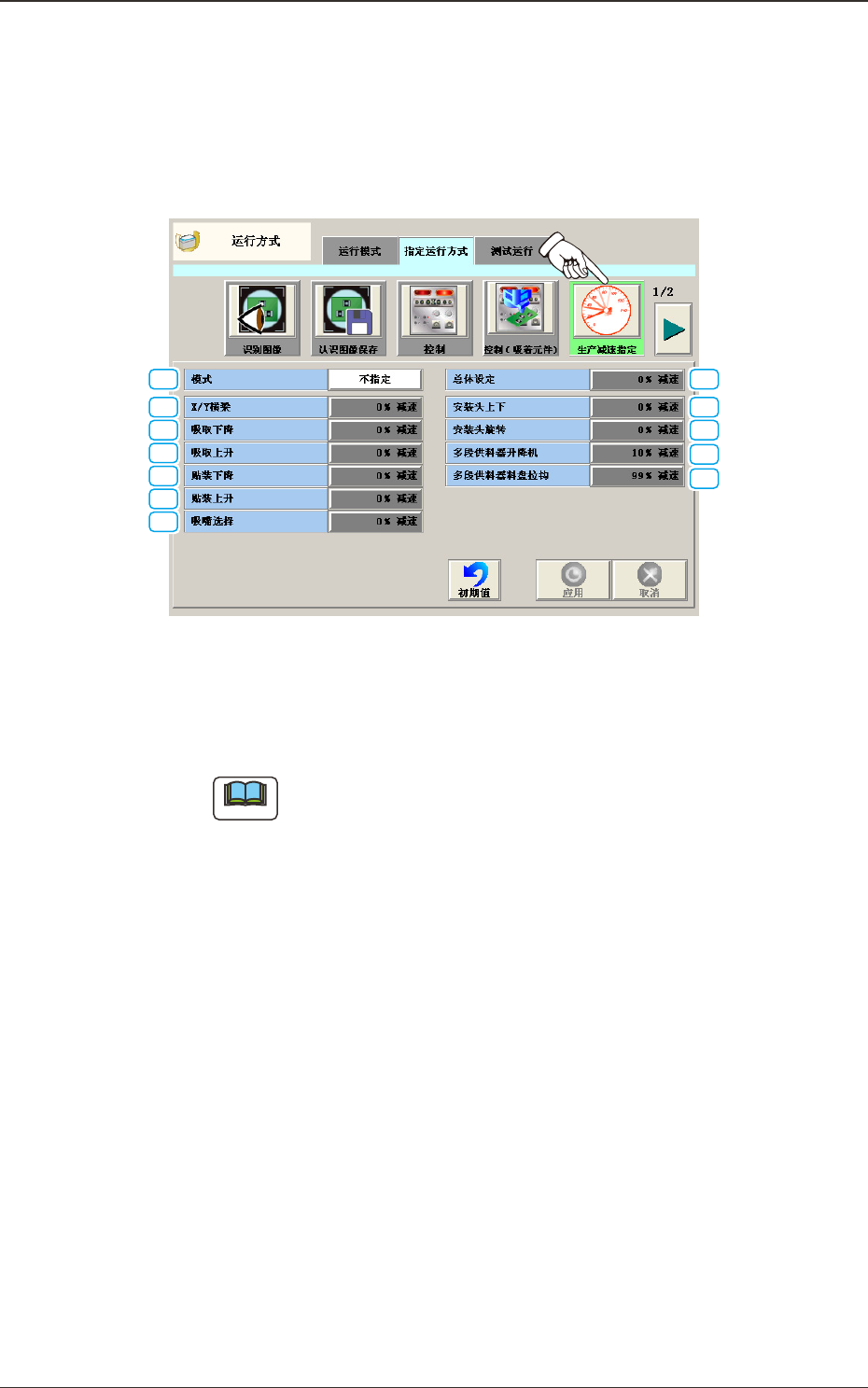

Fig.2A4-14
[1] 模式
选择运行速度减速指定为
“
指定
”
或
“
不指定
”
。
Note
选择
“
不指定
”
时，不能设定其他项目。
不指定
不进行运行速度的减速指定。
指定
进行运行速度的减速指定。
此时，设在其下端的以下按钮变为有效，设定各减速比率。
[2]
总体设定
按此按钮，便显示
“
总体设定
”
界面，设定减速比率。
减速比率反映到所有的设定。
[3] X/Y 横梁
按此按钮，便显示
“
X/Y 横梁
”
输入界面，设定 XY 横梁的减速比率。
1209-002
4.2 指定运行方式
2OM-1732
1-4-18
[4] 吸取下降
按此按钮，便显示
“
吸取下降
”
输入界面，设定吸嘴为了吸取元件而相
对送料器下降时的减速比率。
[5]
吸取上升
按此按钮，便显示
“
吸取上升
”
输入界面，设定吸嘴吸取元件后相对送
料器上升时的减速比率。
[6] 贴装下降
按此按钮，便显示
“
贴装下降
”
输入界面，设定吸嘴为了将元件贴装到
线路板而下降时的减速比率。
[7]
贴装上升
按此按钮，便显示
“
贴装上升
”
输入界面，设定吸嘴将元件贴装到线路
板后相对送料器上升时的减速比率。
[8] 吸嘴选择
按此按钮，便显示
“
吸嘴选择
”
输入界面，设定交换吸嘴时的动作的减
速比率。
[9]
安装头上下
按此按钮，便显示
“
安装头上下
”
输入界面，设定安装头上下动作时的
减速比率。
[10] 安装头旋转
按此按钮，便显示
“
安装头旋转
”
输入界面，设定安装头旋转时的减速
比率。
Note
(a)元件数据库的速度大于在此指定的速度时，一律替换为上限值使用。
(b)速度指定为小于上限值的元件，遵循元件数据库的设定值。
[11] 多段供料器升降机
按此按钮，便显示
“
多段供料器升降机
”
输入界面，设定多段供料器升
降机动作时的减速比率。
[12] 多段供料器料盘拉钩
按此按钮，便显示
“
多段供料器料盘拉钩
”
输入界面，设定多段供料器
料盘拉钩动作时的减速比率。
1209-002
