2OM-1732 6-4-5 • 自动更换支撑销时 Procedure (1) 按下子菜单栏的 [ 传送带设定 ] 按钮，显示 “ 支撑针 ( 支撑销 )传送 带设定 ” 界面。 Fig.2F4-6 (2) 按下 [ 移动到支撑针交换位置 ] 按钮，在 10 秒钟内再按操作台的 [START] 按钮。 ( 安装头待避，传送带宽度放宽到最大宽度。) (3) 按下 [ 支撑针安装 / 取出 ] 按钮，在 10 秒钟内再按操作台的…
2OM-1732
6-4-4
(6) 按下 [ 向生产运行指定的目标位置移动 ] 按钮，在 10 秒钟内再按操作
台的 [START] 按钮。
( 传送带宽度配合选择的生产机种移动。)
(7)
按下机盖锁定开关，亮开关灯。
( 透明盖锁定被解除。)
(8) 打开透明盖。
(9)
将线路板支撑销垂直插入到支撑台的孔内。
( 将线路板支撑销分散设置，以便均等支撑整体对象线路板。)
Notice
在支撑台上进行作业时，若用手压支撑台或放置物品使支撑台受重压，就
有可能变形，因此请注意。
(10) 确认支撑台上没有遗落的线路板支撑销。
( 请确认支撑台孔内没有掉入元件或垃圾。)
(11) 关闭透明盖。
(12)
按下机盖锁定开关，亮开关灯。
( 透明盖被锁定。)
(13) 按下
“
线路板位置定位
”
的 [ 解除 ] 按钮，在 10 秒钟内再按操作台的
[START] 按钮。
( 支撑台下降。)
Fig.2F4-5
1206-001
4.1 线路板支撑销和传送带宽度的设定步骤
2OM-1732
6-4-5
•
自动更换支撑销时
Procedure
(1)按下子菜单栏的 [ 传送带设定 ] 按钮，显示
“
支撑针 ( 支撑销 )传送
带设定
”
界面。
Fig.2F4-6
(2)按下 [ 移动到支撑针交换位置 ] 按钮，在 10 秒钟内再按操作台的
[START] 按钮。
( 安装头待避，传送带宽度放宽到最大宽度。)
(3)按下 [ 支撑针安装 / 取出 ] 按钮，在 10 秒钟内再按操作台的 [START]
按钮。
( 自动进行支撑销的安装或取出。)
Note
进行支撑销的自动更换时，请在吸嘴储料器准备吸嘴 (PK01C,KYA-
M7740-A0)。
(4)按下 [ 向生产运行指定的目标位置移动 ] 按钮，在 10 秒钟内再按操作
台的 [START] 按钮。
( 传送带宽度配合选择的生产机种移动。)
1209-002
4.1线路板支撑销和传送带宽度的设定步骤
2OM-1732
6-4-6

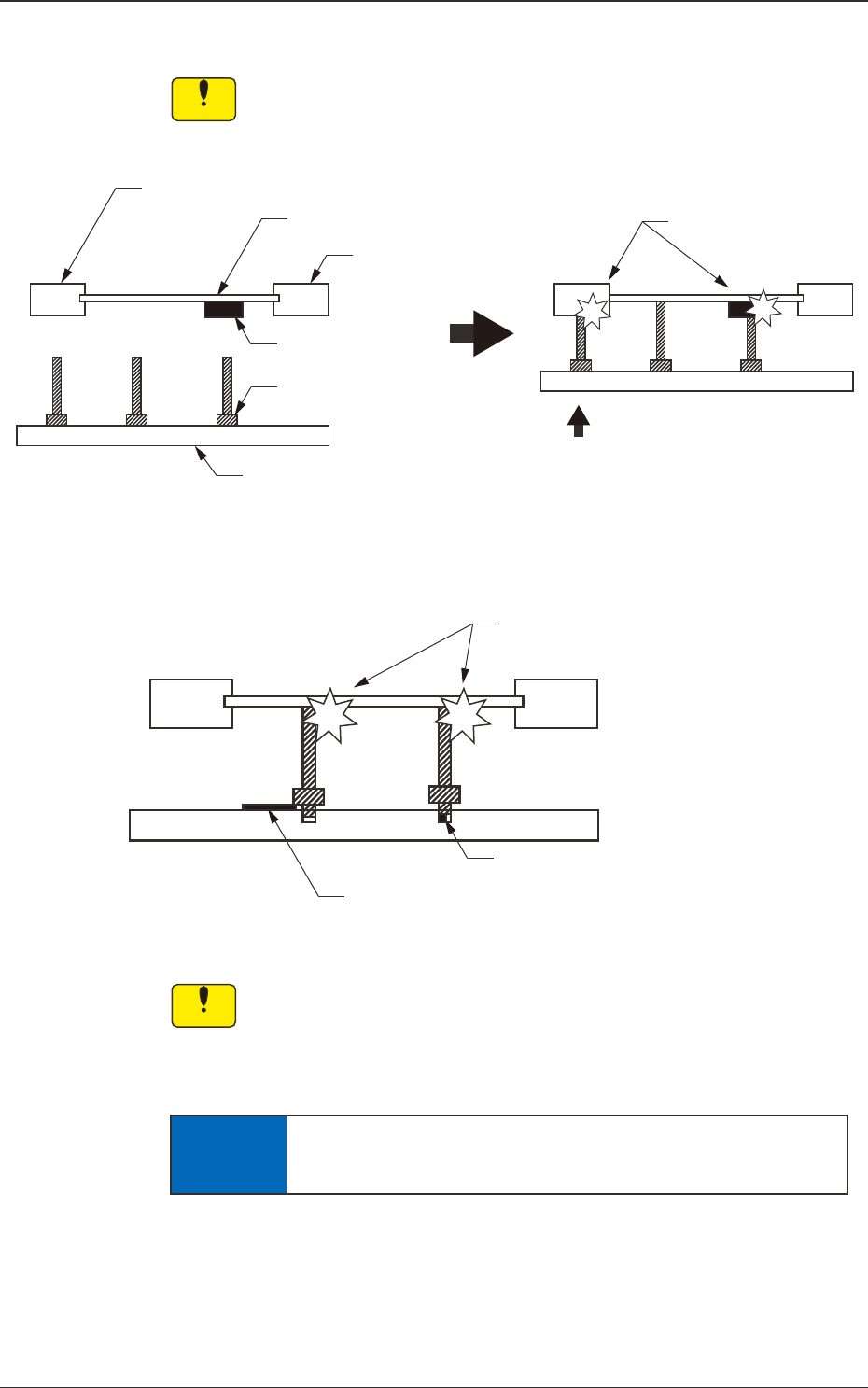

4.1.1 线路板支撑销的设置和拆卸上的注意事项
Notice
请垂直插入线路板支撑销进行设置。
•
在滑道下侧设置线路板支撑销时，支撑台上升时有可能发生碰撞。
•
在没有正确设置的状态下进行运行时，有可能损坏装置。
滑道
支撑台
碰撞
滑道
线路板支撑销
先装元件
线路板
支撑台上升
不可以设置位置
Fig.2F4-7
碰撞
进入孔内的芯片元件等异物
支撑台上异物
Fig.2F4-8
Notice
(a) 在支撑台上掉落元件或垃圾时，无法正常设置线路板支撑销。
掉落元件或垃圾等时，请用吸尘器去除 ( 禁止吹气 )。
(b) 在支撑台上进行作业时，若用手压支撑台或放置物品使支撑台受重压，
就有可能变形，因此请注意。
通知
在线路板背面有元件时，请在线路板支撑销不接触元件的位置插
入线路板支撑销。
