2OM-1732 1-3-1 3. 元件补给 [1] [3] [4] [2] [9] [7] [10] [6] [5] [8] [11] Fig.2A3-1 “ 元件补给 ” 界面 Note 界面显示根据所选择的选项而有所不同。 [1] 模块选择 显示送料器模块的图像。 按下各模块按钮，对应模块的送料器信息便显示在 “ [2]送料器一览 ” 中。 界面展开 1206-001 3. 元件补给
2OM-1732
1-2-10
[6] 生产线操作
[ 开始 ] 按钮
按此按钮，再按下操作台的开始按钮，进行生产线上的装置 ( 包括印
刷机 ) 的连动开始。
Note
(a)也可以从生产线上的某台装置开始进行。
(b)请在操作侧的装置处于生产运行可能的状态下进行。处于非生产
运行可能的状态时，不能进行连动开始。
(c)连动开始时，塔灯闪烁 3 秒钟，响起蜂鸣器。
[ 单板 ] 按钮
按此按钮，再按下操作台的开始按钮，进行生产线上的装置 ( 包括印
刷机 ) 的线路板单板。
Note
也可以从生产线上的某台装置开始进行。
[7] 生产信息
显示 SIGMA 系列生产线的生产信息。
生产数量
显示当前时点的线路板生产数量。
完成时间 [S]
显示生产数量的完成时间。
吸取异常率 [%]
显示对生产数量的吸取异常率。
1209-002
2.2 生产线界面
2OM-1732
1-3-1
3. 元件补给
[1]
[3]
[4]
[2]
[9]
[7]
[10]
[6]
[5]
[8]
[11]

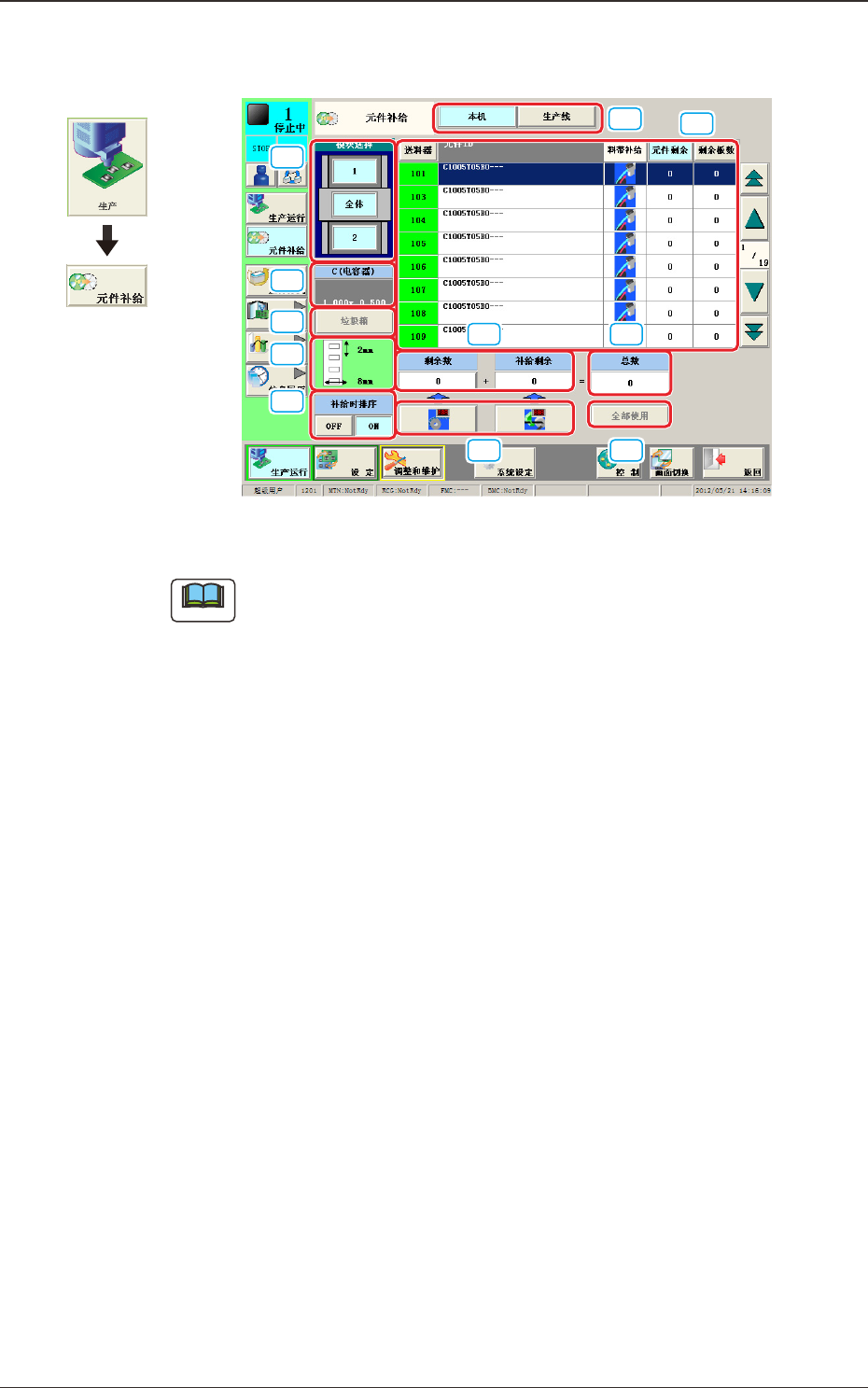

Fig.2A3-1
“
元件补给
”
界面
Note
界面显示根据所选择的选项而有所不同。
[1] 模块选择
显示送料器模块的图像。
按下各模块按钮，对应模块的送料器信息便显示在
“
[2]送料器一览
”
中。
界面展开
1206-001
3. 元件补给
2OM-1732
1-3-2
[2] 送料器一览
送料器
用不同颜色显示送料器的状态，发生元件断料的送料器被显示为红色。
其他送料器也可以用不同颜色判断其状态，与发生元件断料的送料器
一并进行元件补给。
红 色
:发生元件断料或送料器未设置等不能使用送料器的状态。
粉红色
:发生接合停止的送料器。
黄 色
:预告元件断料等需要注意的送料器。
绿 色
:送料器正常。
灰 色
:线路板程序中未使用的送料器。
元件 ID
显示元件 ID。
料带补给
各送料器的料带补给功能有效时显示蓝色，无效时显示红色。
元件剩余
显示送料器上剩余的元件数。
剩余板数
显示元件断料前可以贴装元件的线路板板数。
Note
各显示项目被设为按钮，按各按钮，便可以重新排列该项目。
[3] 元件数据概要
显示以下元件数据。
元件种类
元件尺寸 (X、Y)
[4]
料带数据概要
显示以下料带数据。
料带宽度
间距
1206-001
3. 元件补给
