2OM-1732 2-3-3 (B01_01) 线路板尺寸 X( 横 )、Y( 纵 )、T( 厚度 )[mm] 设定生产线路板的外形尺寸。 Y(纵) T(厚度) 线路板 X(横) 线路板流动方向 Fig.2B3-2 有缺口的线路板时，如下。 Y(纵) X(横) T(厚度) 线路板 线路板流动方向 Fig.2B3-3 • 数据的设定范围 X:50 ～ 330 Y:50 ～ 250 T:0.3 ～ 5.0 Note (a…
2OM-1732
2-3-2
3.2 线路板
(B01) 线路板
Fig.2B3-1
界面展开
1209-002
3.2 线路板
2OM-1732
2-3-3
(B01_01)
线路板尺寸
X( 横 )、Y( 纵 )、T( 厚度 )[mm]
设定生产线路板的外形尺寸。
Y(纵)
T(厚度)
线路板
X(横)
线路板流动方向
Fig.2B3-2
有缺口的线路板时，如下。
Y(纵)
X(横)
T(厚度)
线路板
线路板流动方向
Fig.2B3-3
•
数据的设定范围
X:50 ～ 330
Y:50 ～ 250
T:0.3 ～ 5.0
Note
(a)根据
“
前后工序模式设定
”
Tab 的
“
线路板定位方法
”
数据的选择，
自动修正贴装位置时使用 X( 横 ) 尺寸，因此请正确输入。
(b)Y( 纵 ) 尺寸作为实行传送带宽度自动调整时的目标宽度使用。
(c)用紧固板进行线路板紧固定位时，T( 厚度 ) 尺寸作为支撑台上
升位置目标值使用。
1209-002
3.2 线路板
2OM-1732
2-3-4
(B01_02)

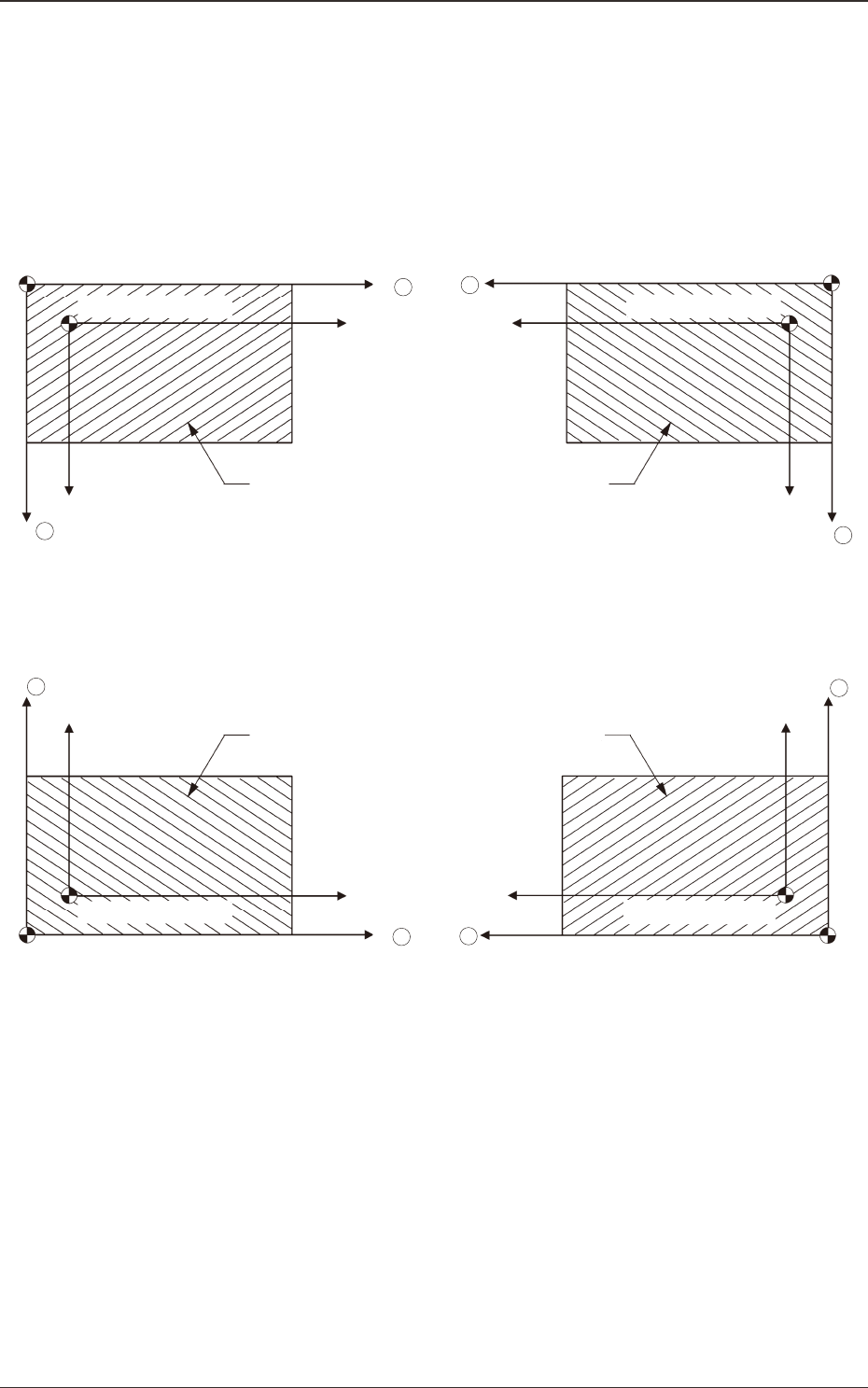

线路板原点补正 ( 补正值 )
X( 横 )、Y( 纵 )[mm]
设定对指定贴装位置的贴装坐标基准 (No) 和线路板原点 (Po) 的差值
进行补正的补正值。
补正方向的 X、Y 坐标可同时设定为
“
+
”
或
“
-
”
。
线路板
贴装坐标基准(No)
线路板原点(Po)
＋
＋
Y
X
贴装坐标基准:右后时
贴装坐标基准:左后时
Y
线路板原点(Po)
贴装坐标基准(No)
线路板
X
＋
＋
贴装坐标基准:左前时
X
Y
贴装坐标基准(No)
线路板
＋
＋
线路板原点(Po)
线路板
线路板原点(Po)
贴装坐标基准(No)
Y
＋
X
＋
贴装坐标基准:右前时
Fig.2B3-4
