3.7 贴装
(G01)贴装
[1]
[2]
[3]
[4]

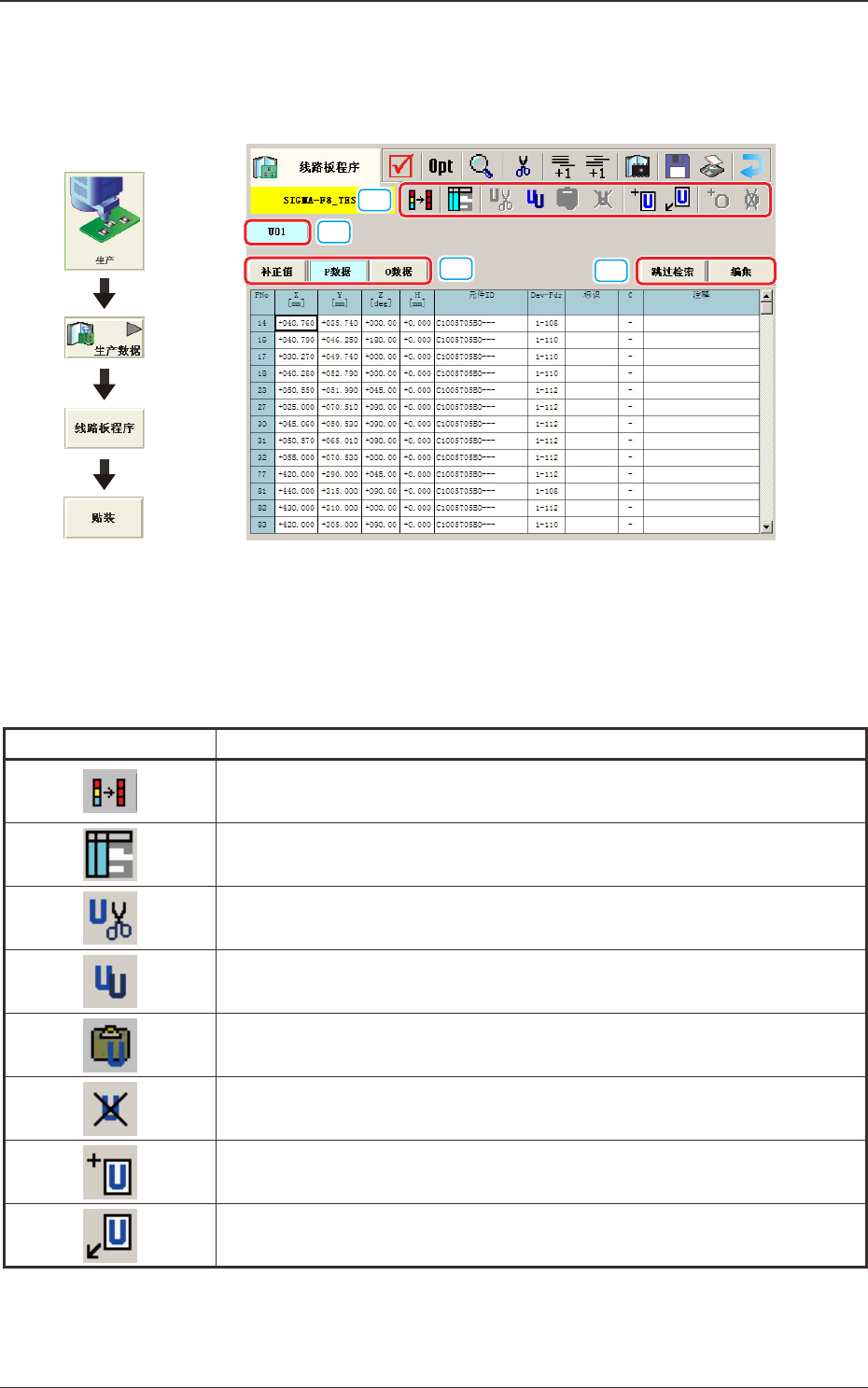

Fig.2B3-36
[1]工具栏
显示在
“
贴装
”
界面中可执行的操作指令的图标。
Table
2B3-3
图标 内容
被复选的贴装数据的前头数据复制到其他数据中
将用 P/O 数据复选的前头数据复制到其他所选数据中。
打开
“
符号数据
”
界面。
复制、删除选中的单元
剪切当前显示的 U 数据。
复制选中的单元
复制当前显示的 U 数据。
插入复制的单元
粘贴已
“
复制、删除选中的单元
”
或
“
复制选中的单元
”
的 U 数据。
删除选中的单元
删除当前显示的 U 数据。
在最后添加新单元
在 U 数据的最后添加新 U 数据。
在选中单元前插入新单元
在当前选中的 U 数据前插入新 U 数据。
界面展开
1209-002
3.7贴装
2OM-1732
2-3-42
图标 内容
在选中的单元添加 O 数据
在当前选中的 U 数据中添加 O 数据。
删除选中单元的 O 数据
删除当前选中的 U 数据中的 O 数据。
[2][ 跳过检索 ] 按钮
进行单元控制被设定为跳过的单元的检索。
按下 [ 跳过检索 ] 按钮，便显示单元控制被设定为跳过的单元的补正
值界面。
[ 编集 ( 编辑 )] 按钮
进行 P-DATA、O-DATA 的编辑。

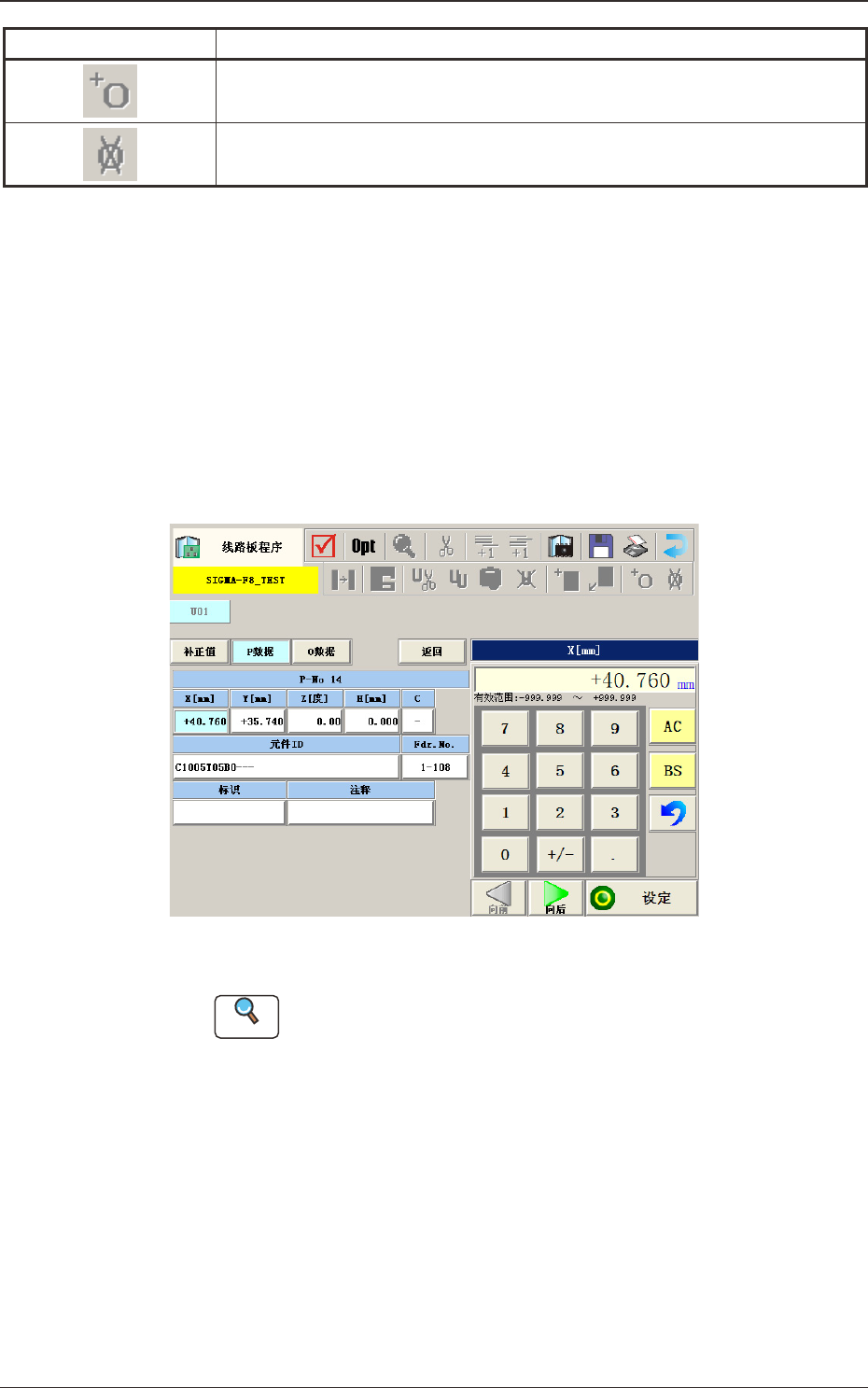

选择要编辑的数据后按下 [ 编集 ] 按钮，便显示
“
数据设定界面
”
。
Fig.2B3-37
Reference
各设定项目请参照 (G03)、(G04)。
[3]贴装数据组选择按钮
进行贴装数据组的选择。
[4]贴装数据选择按钮
进行贴装数据的选择。
1209-002
3.7贴装
2OM-1732
2-3-43
(G01_01)
Un
设定一个线路板程序内的贴装数据组。
U01 : 第一个贴装数据组
U02 : 第二个贴装数据组
↓
Un : 最多能设定 99 个贴装数据组。
贴装坐标基准
线路板识别标记
U02
U01

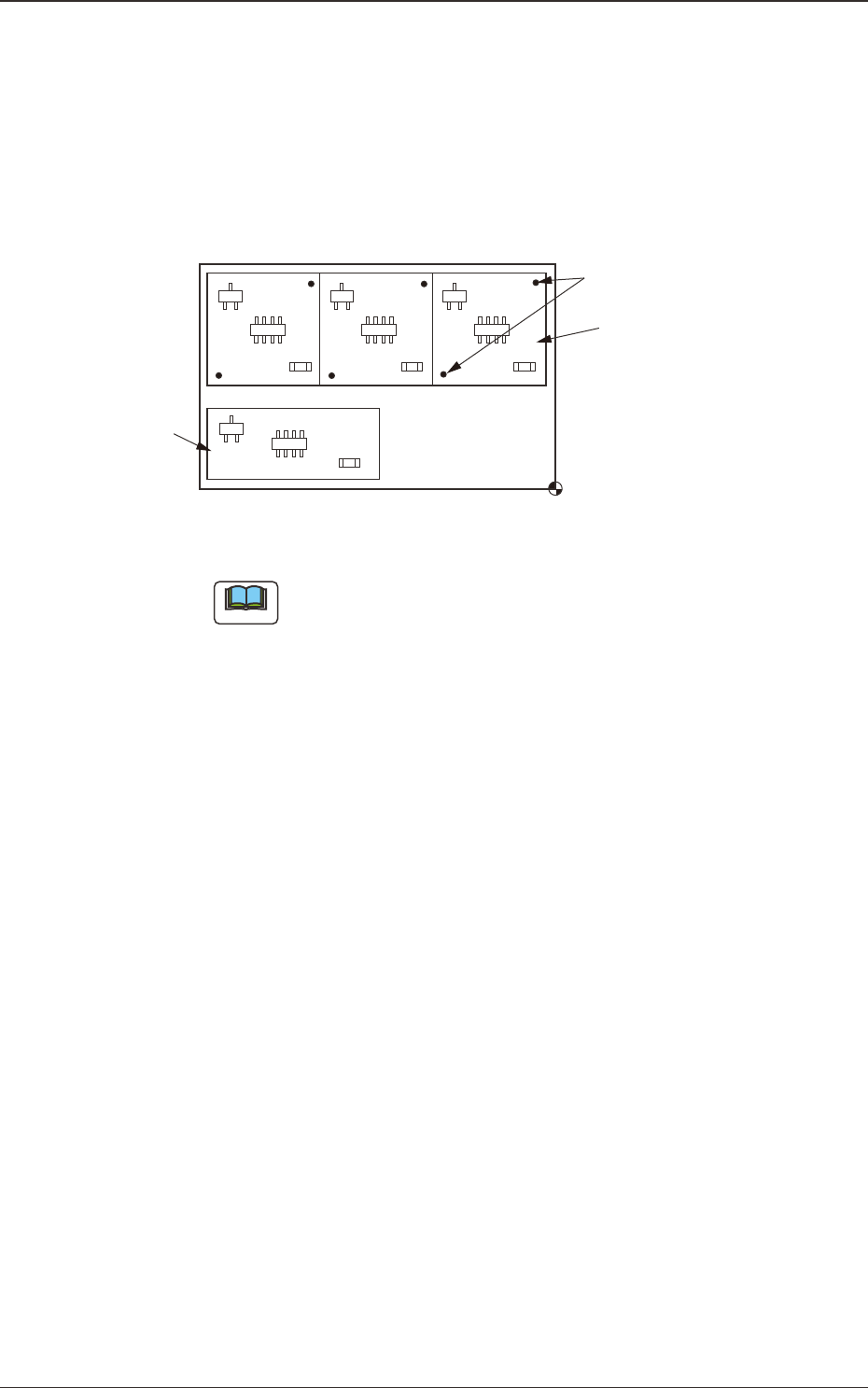

Fig.2B3-38
Note
(a) 通常使用 U01。
(b) 操作数据及元件配置数据可通用。
1206-001
3.7贴装
