2OM-1732 4-3-12 [13] 测记值 ( 计测值 ) 异常 各送料器发生计测值异常的合计次数。 [14] 共面性异常 各送料器检出 “ 共面性异常 ” 的合计次数。选项贴装时检出的异常。 [15] 元件断料回数 ( 次数 ) 各送料器检出 “ 元件断料 ” 的合计次数。 [16] 种类 显示正在贴装的料带种类。 [17] 宽度 显示带式送料器的宽度。 [18] 各送料器更新时间 显示各送料器更新时间。 1206-001 3.…
2OM-1732
4-3-11
Note
(a)界面显示根据所选择的选项而有所不同。
(b)各项目显示为按钮，按下各按钮，该项目的数据按降序重新排列。按
异常次数的降序显示异常显示内容，因此有助于分析，从而提高生产
效率。
按下 [ 送料器编号 ] 按钮，便返回到初始显示 ( 送料器编号顺序 )。
每个送料器安装台分别显示各送料器吸取信息的选项卡。
按下 Tab，便切换为对应的送料器安装台选项卡。
[1] 送料器编号
是送料器编号。
[2] 元件 ID
显示安装的元件 ID。
[3] 吸着回数 ( 吸取次数 )[A]
各送料器吸取次数 ( 吸取动作次数 ) 的合计。
[4]
异常合计 [B]
在 [5] ～ [13] 中检出的合计次数。
[5] 异常率 [B]/[A](%)
异常合计数对吸取元件数的百分比。
[6]
无元件 ( 传感器 )
元件状态检测传感器检出各送料器
“
无元件
”
的合计次数。
[7] 无元件 ( 认识 ( 识别 ))
在识别处理中检出各送料器
“
无元件
”
的合计次数。
[8]
元件立直 ( 立起 )( 传感器 )
元件状态检测传感器检出各送料器
“
元件立直
”
的合计次数。
[9] 元件认识异常
在识别处理中检出各送料器异常的合计次数。
[10]
元件厚度异常
元件状态检测传感器检出各送料器
“
元件厚度异常
”
的合计次数。
[11] 吸着偏离 ( 吸取偏差 )( 认识 )
在识别处理中各送料器吸取偏差异常判定的合计次数。
[12] 元件姿势 ( 认识 )
在识别处理中各送料器的发生正反面判定异常及极性判定异常的合计
次数。
1206-001
3.3 各送料器信息
2OM-1732
4-3-12
[13] 测记值 ( 计测值 ) 异常
各送料器发生计测值异常的合计次数。
[14]
共面性异常
各送料器检出
“
共面性异常
”
的合计次数。选项贴装时检出的异常。
[15] 元件断料回数 ( 次数 )
各送料器检出
“
元件断料
”
的合计次数。
[16]
种类
显示正在贴装的料带种类。
[17] 宽度
显示带式送料器的宽度。
[18]
各送料器更新时间
显示各送料器更新时间。
1206-001
3.3 各送料器信息
2OM-1732
4-4-1

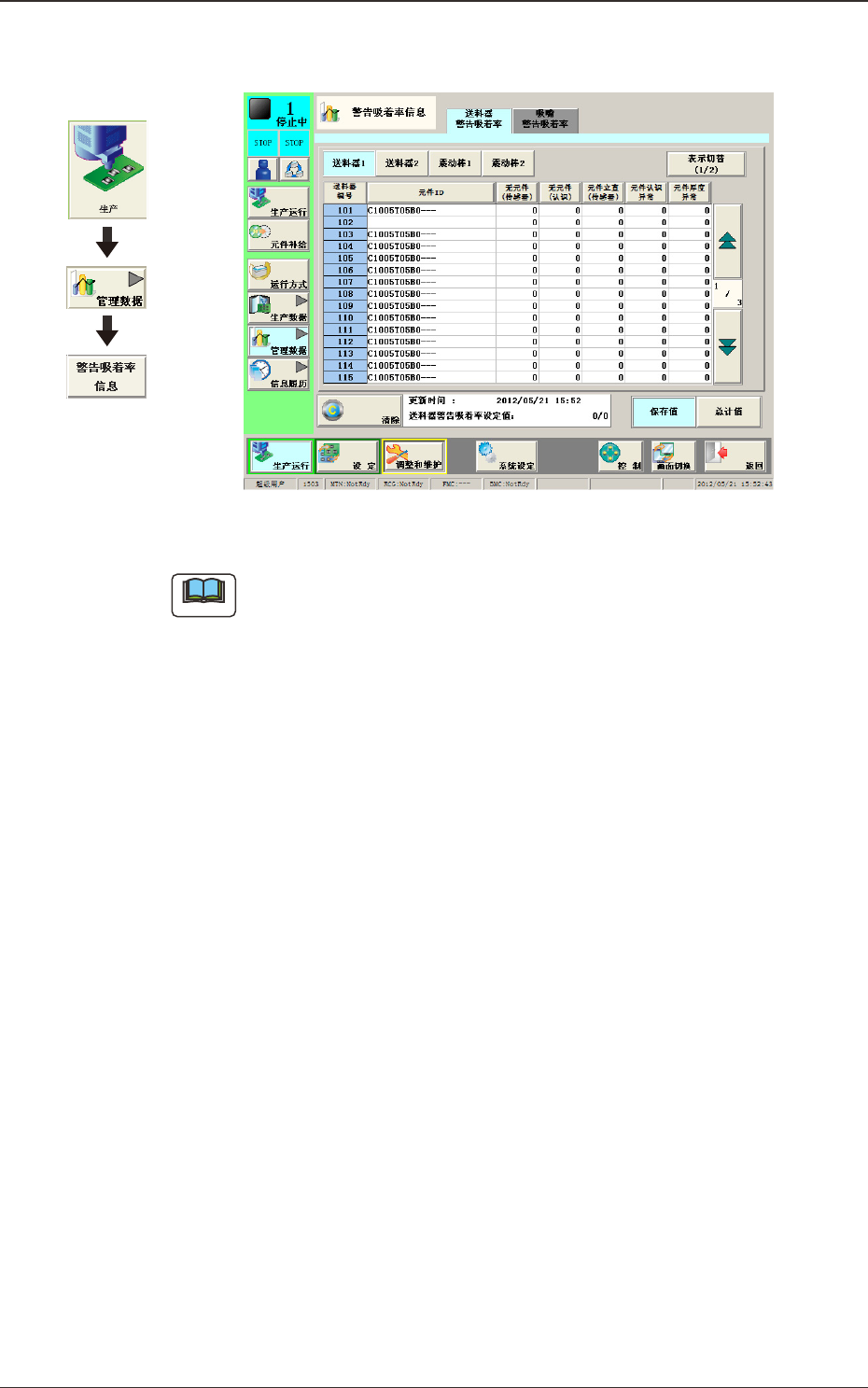

4. 警告吸着 ( 吸取 ) 率信息
Fig.2D4-1
Note
界面显示根据所选择的选项而有所不同。
界面展开
1206-001
4. 警告吸着 ( 吸取 ) 率信息
