2OM-1732-003Y_F8_生产&设定菜单.pdf - 第157页
2OM-1732 2-3-33 (D03) 搬送速度 在 “ 控制 ” 界面中，按下 [ 搬送速度 ]Tab，便显示以下界面。 Fig.2B3-32 界面展开 1209-002 3.4 控 制
2OM-1732
2-3-32
(D02_10)
下降
动作
选择线路板位置定位下降动作为
“
标准
”
或
“
值指定
”
。
通常选择
“
标准
”
。
标准 :以装置中设定的标准值动作。
值指定:动作方法可以设定为任意数值。
第一速度减速设定
设定线路板位置定位解除动作时支撑底座第一阶段动作的减速率。反
映到速度及加速度。
第二速度减速设定
设定线路板位置定位解除动作时支撑底座第二阶段动作的减速率。反
映到速度及加速度。
真空控制开始延迟
设定从线路板位置定位解除动作时支撑底座第一阶段动作开始到真空
吸取 OFF 为止的时间。
真空等待定时器
设定从线路板位置定位解除动作时第一阶段动作结束到第二阶段动作
开始为止的时间。
真空破坏动作等待时间
设定线路板位置定位解除动作时真空破坏 ON 的动作时间。
支撑底座 ( 轴 ) 下降开始延时
设定线路板位置定位解除动作时支撑底座第一阶段动作开始为止的时
间。
1209-001
3.4 控 制
2OM-1732
2-3-33

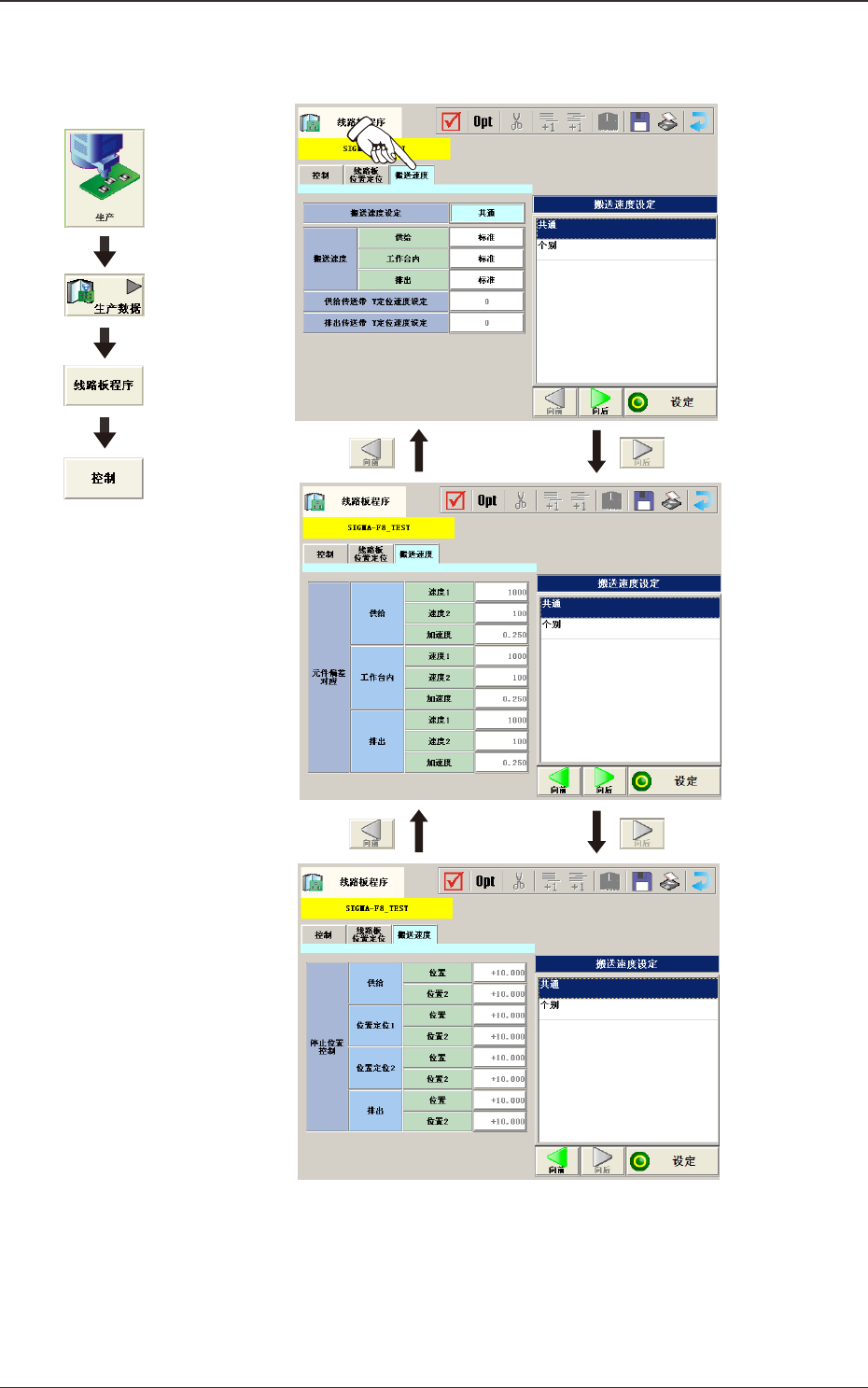

(D03) 搬送速度
在
“
控制
”
界面中，按下 [ 搬送速度 ]Tab，便显示以下界面。
Fig.2B3-32
界面展开
1209-002
3.4 控 制
2OM-1732
2-3-34
(D03_01)
搬送速度设定
共通:共通设定线性装置的搬送速度。
个别:个别设定线性装置的搬送速度。
(D03_02)
搬送速度
供给、工作台内、排出
请从以下选择搬送线路板的速度。
标准 ( 最高 ):以标准速度动作。
-20% :速度比标准低 20%。
-40% :速度比标准低 40%。
-60% :速度比标准低 60%。
-80% :速度比标准低 80%。
値設定 :可以设定为任意的速度。
(D03_03)
供给传送带 Y 定位速度设定 [%]
设定供给传送带 Y 定位上的动作速度减速率。
(D03_04)
排出传送带 Y 定位速度设定 [%]
排出供给传送带 Y 定位上的动作速度减速率。
(D03_05)
元件偏差对应
供给、工作台内、排出
设定供给、工作台间、排出的以下项目。
速度 1［mm/ 秒］
以指定的速度搬送线路板。
速度 2［mm/ 秒］
在速度 1 用减速传感器检出搬送中的线路板，减速到在此指定的速
度。
加速度［G］
指定达到在速度 1 中指定的速度为止的加速度。
1209-002
3.4 控 制
