2OM-1732 2-3-48 (G03_03) Z［deg］ 设定元件贴装角度。 根据带式送料器上元件的包装来决定贴装角度。 例 : 装置背面 装置正面 0 ° 270 ° 180 ° 90 ° 线路板 送料器上元件的包装 带式送料器 带式送料器 0° 45° 90° 135° 180° 225° 270° 315° 料带的 流向 包装 料带的 流向 包装 送料器安装台1、3时 送料器安装台2、4时 Z (角度) Fig.2…
2OM-1732
2-3-47
(G03)P 数据
在
“
贴装
”
界面中，按下 [P 数据 ] 按钮，便显示以下界面。
Fig.2B3-42
(G03_01)
PNo
表示贴装数据 (P) 的步骤编号。
在该步骤编号行设定元件的贴装坐标和贴装角度等数据。
(G03_02)
X、Y［mm］
设定元件的贴装坐标数据 X 和 Y。
设定对应贴装坐标基准 (No) 的坐标。
Y2
Y1
X1
X2
贴装坐标基准(No)
Y
X
Fig.2B3-43
界面展开
1209-002
3.7贴装
2OM-1732
2-3-48
(G03_03)

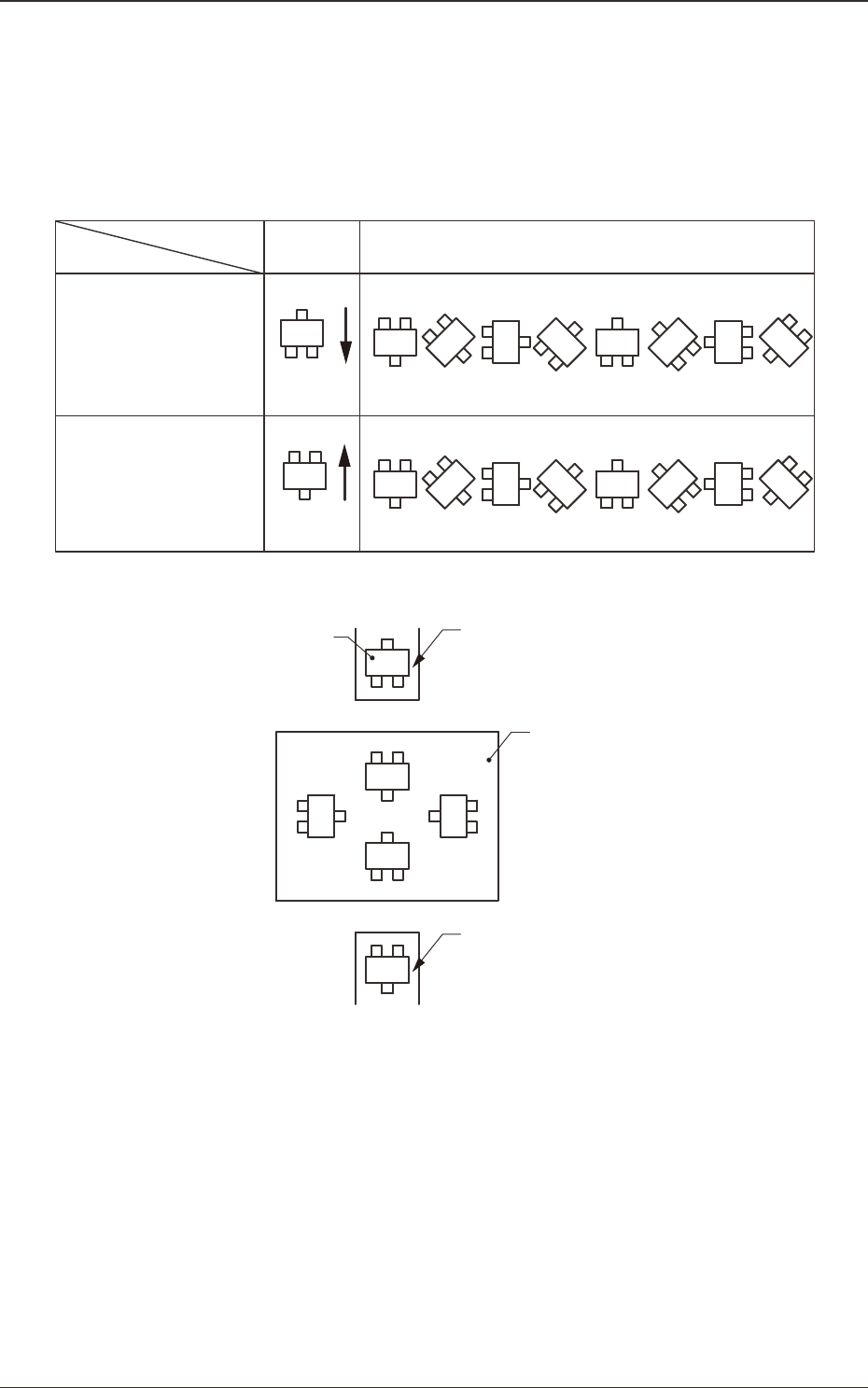

Z［deg］
设定元件贴装角度。
根据带式送料器上元件的包装来决定贴装角度。
例
:
装置背面
装置正面
0
°
270°
180°
90°
线路板
送料器上元件的包装
带式送料器
带式送料器
0° 45° 90° 135° 180° 225° 270° 315°
料带的
流向
包装
料带的
流向
包装
送料器安装台1、3时
送料器安装台2、4时
Z
(角度)
Fig.2B3-44
1209-002
3.7贴装
2OM-1732
2-3-49
(G03_04)
H［mm］
可补正元件的贴装高度。
线路板
元件
基准面
H
Fig.2B3-45
Note
在步骤编号的最终行，C( 控制指令 ) 被设定为 E 时，即使设定 H 数
据也无效。
(G03_05)
元件 ID
设定元件 ID。
(G03_06)
Dev-Fdr
设定元件配置的传送器编号。
Note
在此设定的 Fdr No. 必须用元件配置数据设定。
(G03_07)
标识 ( 符号 )
输入配线图形等线路板上写着的字符时使用。
可以使用的字符为半角英文字母 / 数字及符号。
最多可设定 32 个字符。
Note
(a) 不影响生产运行。
(b) 可用作印刷在线路板上面参考编号。
