2OM-1732 2-3-43 (G01_01) Un 设定一个线路板程序内的贴装数据组。 U01 : 第一个贴装数据组 U02 : 第二个贴装数据组 ↓ Un : 最多能设定 99 个贴装数据组。 贴装坐标基准 线路板识别标记 U02 U01 Fig.2B3-38 Note (a) 通常使用 U01。 (b) 操作数据及元件配置数据可通用。 1206-001 3.7贴装
2OM-1732
2-3-42
图标 内容
在选中的单元添加 O 数据
在当前选中的 U 数据中添加 O 数据。
删除选中单元的 O 数据
删除当前选中的 U 数据中的 O 数据。
[2][ 跳过检索 ] 按钮
进行单元控制被设定为跳过的单元的检索。
按下 [ 跳过检索 ] 按钮，便显示单元控制被设定为跳过的单元的补正
值界面。
[ 编集 ( 编辑 )] 按钮
进行 P-DATA、O-DATA 的编辑。
选择要编辑的数据后按下 [ 编集 ] 按钮，便显示
“
数据设定界面
”
。
Fig.2B3-37
Reference
各设定项目请参照 (G03)、(G04)。
[3]贴装数据组选择按钮
进行贴装数据组的选择。
[4]贴装数据选择按钮
进行贴装数据的选择。
1209-002
3.7贴装
2OM-1732
2-3-43
(G01_01)
Un
设定一个线路板程序内的贴装数据组。
U01 : 第一个贴装数据组
U02 : 第二个贴装数据组
↓
Un : 最多能设定 99 个贴装数据组。
贴装坐标基准
线路板识别标记
U02
U01
Fig.2B3-38
Note
(a) 通常使用 U01。
(b) 操作数据及元件配置数据可通用。
1206-001
3.7贴装
2OM-1732
2-3-44

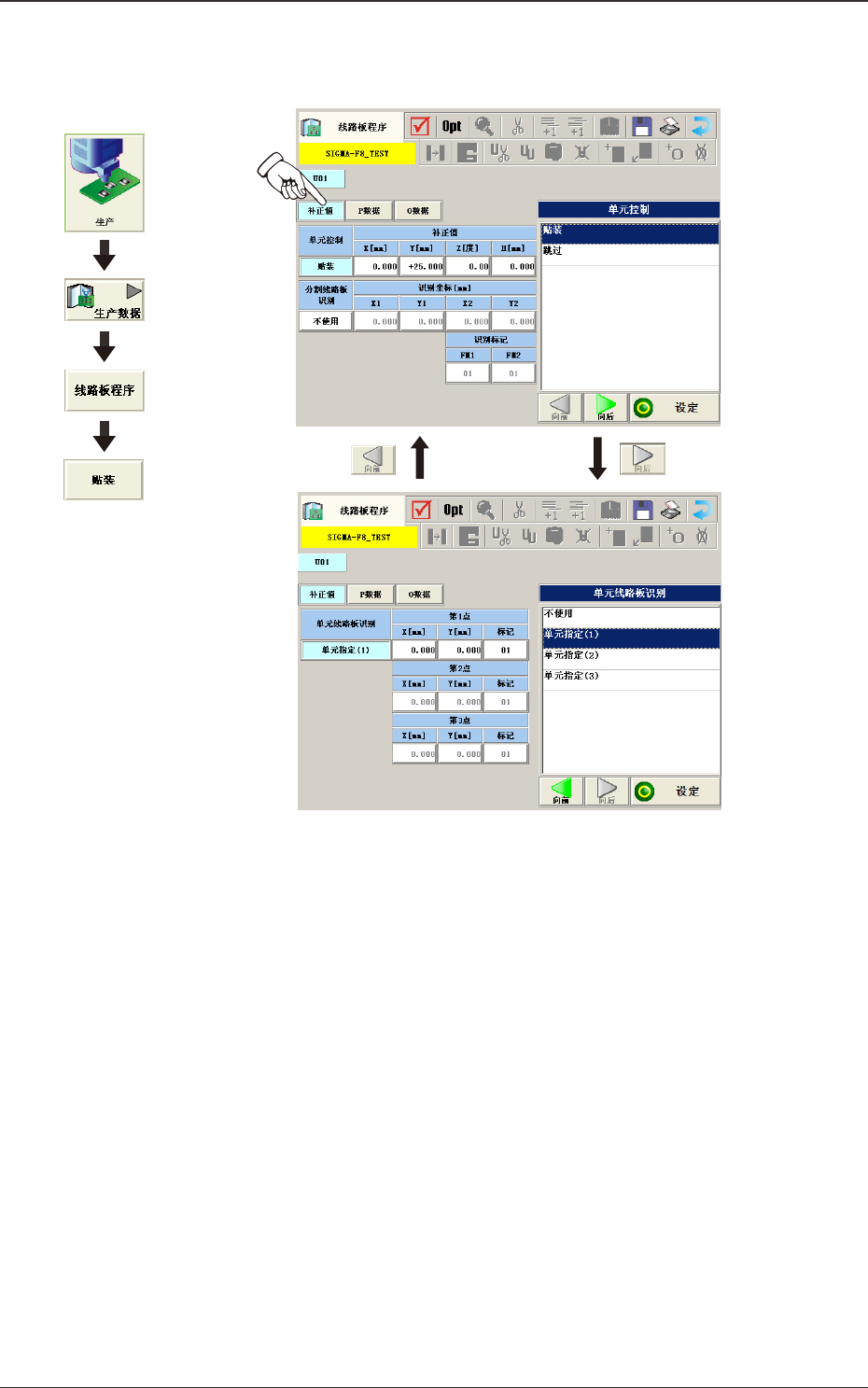

(G02)补正值
在
“
贴装
”
界面中，按下 [ 补正值 ] 按钮，便显示以下界面。
Fig.2B3-39
(G02_01)
单元控制
从以下选择贴装数据的使用。
通常请选择
“
贴装
”
。
贴装
: 贴装数据单元的贴装数据为有效。
跳过 : 贴装数据单元的贴装数据为无效。
界面展开
1209-002
3.7贴装
