2OM-1732 1-4-1 1 [3] 元件指定 选择是否指定保存元件。 不指定 : 不指定保存元件。 送料器 No. 指定 : 用送料器 No. 指定保存元件。 元件 ID 指定 : 用元件 ID 指定保存元件。 [4] 指定送料器 No. 选择送料器 No. 指定时，输入指定的送料器 No.。 [5] 指定元件 ID 选择元件 ID 指定时，输入指定的元件 ID。 [6] 横梁指定 只保存特定横梁的图像时，选择 …
2OM-1732
1-4-10

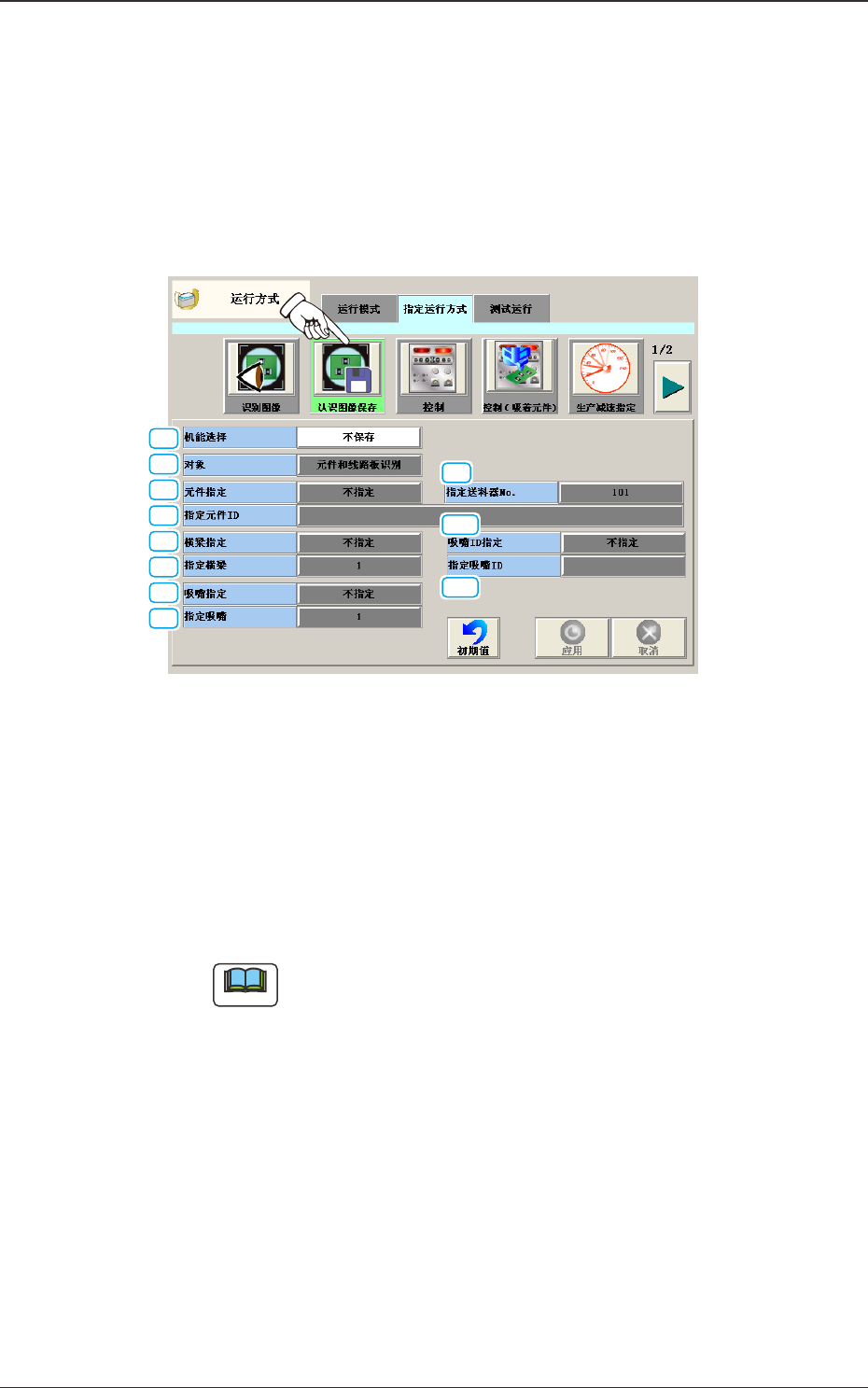

4.2.2 认识 ( 识别 ) 图像保存
在
“
指定运行方式
”
选项卡中，按下 [ 认识图像保存 ] 按钮，便显示以
下界面。
为了用于以识别异常界面为对象进行的异常原因分析中，设定识别图像
的保存模式数据 ( 对象、条件 )。
将机能 ( 功能 ) 选择设定为
“
保存
”
，以与运行中的保存模式 ( 对象、条
件 ) 一致的识别异常界面为对象，保存在装置内的存储器中。
[1]
[2]
[3]
[5]
[6]
[7]
[8]
[9]
[4]
[10]
[11]
Fig.2A4-10
“
认识图像保存
”
界面
[1] 机能选择
保存识别图像时，从以下选择。
不保存 :不保存识别图像。
保存 ( 认识 NG 时 ) :只有识别图像识别 NG 时保存。
保存 ( 认识 OK 时 ) :只有识别图像识别 OK 时保存。
保存 ( 认识 NG/OK 时 ):识别图像识别 NG 或 OK 中任意一个都保存。
Note
选择
“
不保存
”
时，不能设定其他项目。
[2] 对象
从以下选择保存的识别对象。
元件和线路板识别 :元件、线路板识别中的任意一个图像为对象。
元件识别 :只以元件识别的图像为对象。
线路板识别 :只以线路板识别的图像为对象。
1206-001
4.2 指定运行方式
2OM-1732
1-4-11
[3] 元件指定
选择是否指定保存元件。
不指定 :不指定保存元件。
送料器 No. 指定 :用送料器 No. 指定保存元件。
元件 ID 指定 :用元件 ID 指定保存元件。
[4]
指定送料器 No.
选择送料器 No. 指定时，输入指定的送料器 No.。
[5]
指定元件 ID
选择元件 ID 指定时，输入指定的元件 ID。
[6] 横梁指定
只保存特定横梁的图像时，选择
“
指定
”
。
[7]
指定横梁
选择
“
指定
”
时，从以下选择横梁。
1、2
[8] 吸嘴指定
只保存特定吸嘴编号的图像时，选择
“
指定
”
。
[9]
指定吸嘴
选择
“
指定
”
时，输入指定的吸嘴 ID。
[10] 吸嘴 ID 指定
只保存特定吸嘴 ID 的图像时，选择
“
指定
”
。
[11]
指定吸嘴 ID
“
吸嘴 ID 指定
”
选择
“
指定
”
时，输入指定的吸嘴 ID。
1206-001
4.2 指定运行方式
2OM-1732
1-4-12
4.2.3 控 制
在
“
指定运行方式
”
选项卡中，按下 [ 控制 ] 按钮，便显示以下界面。
[1]
[3]
[2]
[4]
Fig.2A4-11
[1] 欠落元件补装方式设定
从
“
停止 ( 补给优先 )
”
、
“
以后补装 ( 贴装优先 )
”
或
“
批量补装
”
选
择欠落元件补装方式。
Table 2A4-2
欠落元件补
装方式设定
检出元件断料时
检出吸取异常时对应
对应 有替代运行设定
停止
( 补给优先 )
检出时立即停止。 检出时启动。 检出时立即停止。
以后补装
( 贴装优先 )
检出时不会立即停止。
装置报知装置信息促进元
件补给，并贴装完剩余元
件后，不排出线路板便停
止。
检出时不会立即启动，PP
最后一步骤后启动。
检出后切换到下一个周
期，补装欠落元件。
批量补装 检出时立即停止。 检出时启动。 检出后分配到下一个周期
以后的空吸嘴。中途没有
空吸嘴时，积存补装元件
最后批量补装。
1206-001
4.2 指定运行方式
