2OM-1732 2-3-12 • 2 点识别 请在线路板对角处拉大 2 点距离指定线路板识别标记位置。 识别标记 线路板 Fig.2B3-15 Note 请不要横向或纵向 ( 如下图 ) 排列线路板的识别标记。 Fig.2B3-16 • 3 点识别 请指定连接 3 点线路板识别标记的三角形面积最大时的线路板识别 标记位置。 识别标记 Fig.2B3-17 Note 当 3 点线路板识别标记的中 2 点指定在非常接近的位置时…
2OM-1732
2-3-11
(C01_01)
线路板识别机能 ( 功能 ) 选择
设定线路板识别机能。
不使用 :不使用线路板识别机能。
使用 :使用线路板识别机能。
Notice
不能使用不使用线路板识别机能的线路板程序。
(C01_02)
全体
区域 1 ～ 5
设定
“
线路板识别机能选择
”
为
“
使用
”
时，各区域从以下选择全体识
别的设定。
不使用 :不进行线路板全体识别。
1 点识别 :用 1 点进行线路板全体识别。
2 点识别 :用 2 点进行线路板全体识别。
3 点识别 :用 3 点进行线路板全体识别。
Note
(a)线路板识别方法中的全体识别建议用 2 点以上的识别方法。
(b)通过线路板识别分区，能补正大线路板等的局部伸长。
•
1 点识别
只补正 X、Y 成分，而无法补正
θ
成分的伸长等。
识别标记
Fig.2B3-14
1209-002
3.3 操 作
2OM-1732
2-3-12
•

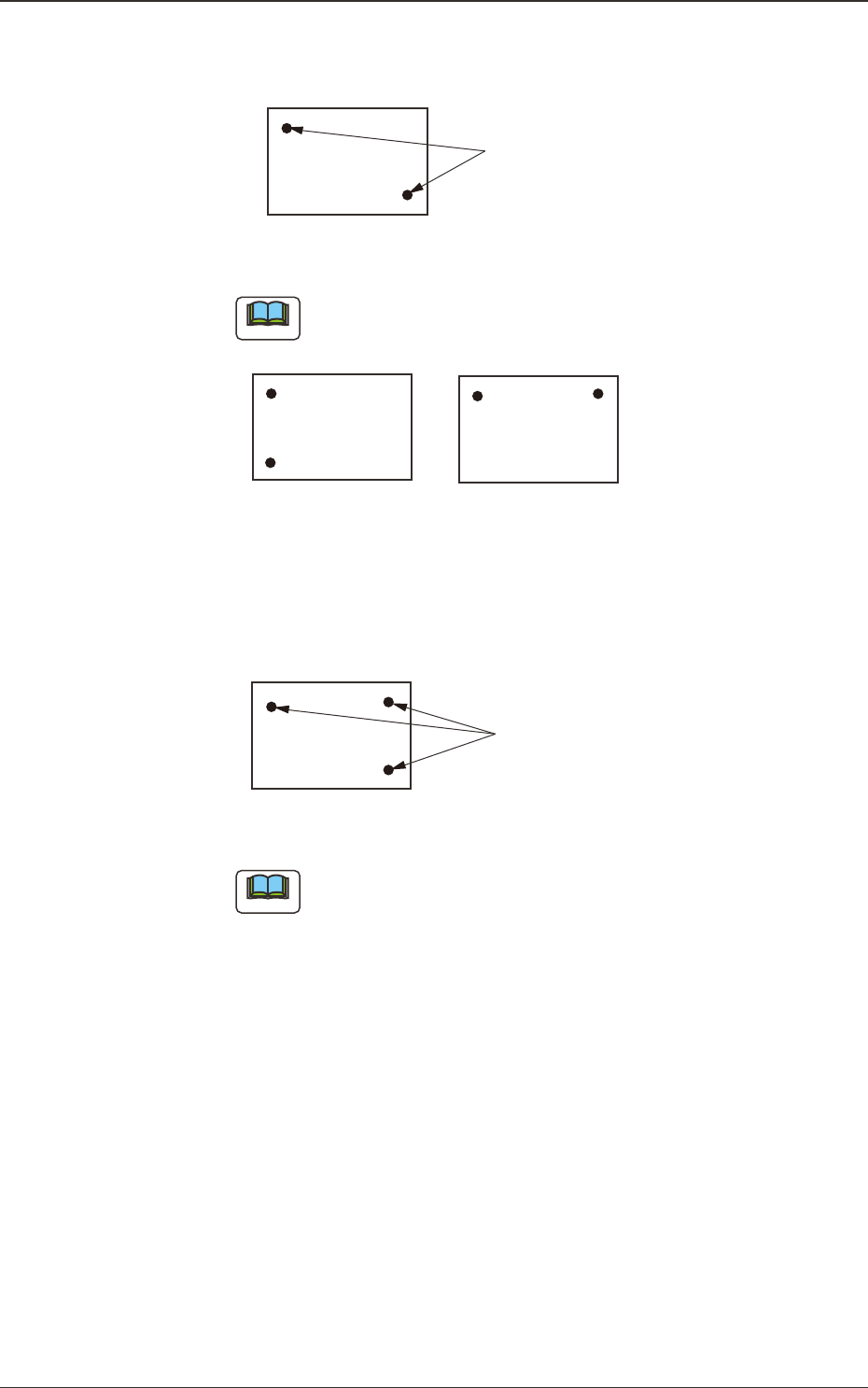

2 点识别
请在线路板对角处拉大 2 点距离指定线路板识别标记位置。
识别标记
线路板
Fig.2B3-15
Note
请不要横向或纵向 ( 如下图 ) 排列线路板的识别标记。
Fig.2B3-16
•
3 点识别
请指定连接 3 点线路板识别标记的三角形面积最大时的线路板识别
标记位置。
识别标记
Fig.2B3-17
Note
当 3 点线路板识别标记的中 2 点指定在非常接近的位置时，补正
结果与 2 点识别相同。
1209-002
3.3 操 作
2OM-1732
2-3-13

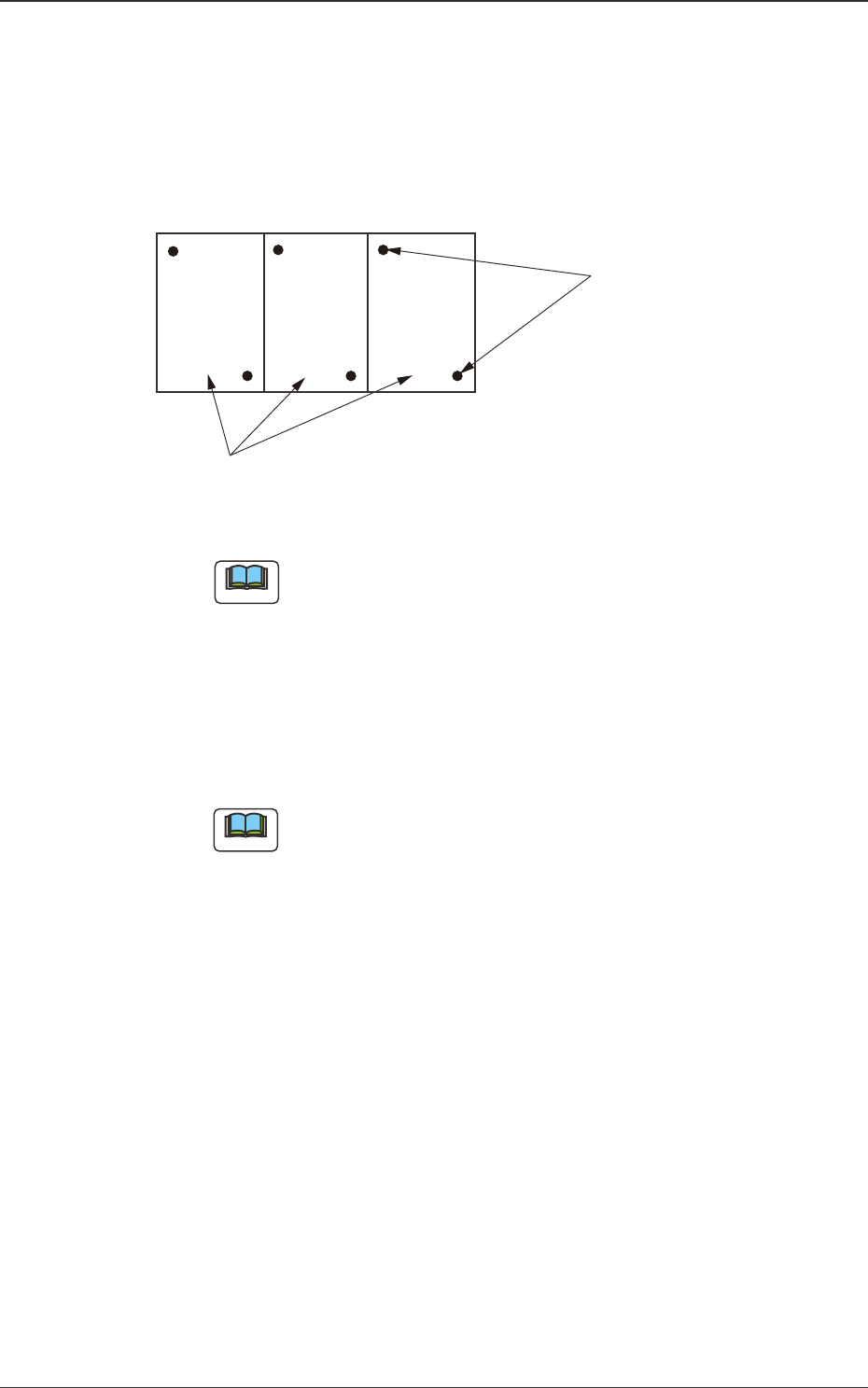

(C01_03)
分割
设定
“
线路板识别机能 ( 功能 ) 选择
”
为
“
使用
”
时，从以下选择分割
识别的设定。
不识别:不进行分割线路板的识别。
识别 :进行分割线路板的识别。
识别标记
分割线路板(多倒角线路板)
Fig.2B3-18
Note
同时使用了全体识别和分割识别时，虽然都进行识别动作，但贴装坐
标的补正使用分割识别的结果。
(C01_04)
单个
从以下选择是否识别设定在单个元件贴装点的识别标记。
不识别 :不进行单个识别。
识别 :进行单个识别。
Note
(a)如果设定为
“
识别
”
，就可补正各个元件贴装点的偏离量。
(b)用贴装数据 (P 数据 ) 的 (D02_09)V 数据设定元件贴装点、单个
线路板识别方法，用贴装数据 (P 数据 ) 的 (D02_12)、(D02_13)、
(D02_14) 指定识别标记的坐标及编码。
1209-002
3.3 操 作
