2OM-1732
6-4-5
•
自动更换支撑销时
Procedure
(1)按下子菜单栏的 [ 传送带设定 ] 按钮，显示
“
支撑针 ( 支撑销 )传送
带设定
”
界面。
Fig.2F4-6
(2)按下 [ 移动到支撑针交换位置 ] 按钮，在 10 秒钟内再按操作台的
[START] 按钮。
( 安装头待避，传送带宽度放宽到最大宽度。)
(3)按下 [ 支撑针安装 / 取出 ] 按钮，在 10 秒钟内再按操作台的 [START]
按钮。
( 自动进行支撑销的安装或取出。)
Note
进行支撑销的自动更换时，请在吸嘴储料器准备吸嘴 (PK01C,KYA-
M7740-A0)。
(4)按下 [ 向生产运行指定的目标位置移动 ] 按钮，在 10 秒钟内再按操作
台的 [START] 按钮。
( 传送带宽度配合选择的生产机种移动。)
1209-002
4.1线路板支撑销和传送带宽度的设定步骤
2OM-1732
6-4-6
4.1.1 线路板支撑销的设置和拆卸上的注意事项
Notice
请垂直插入线路板支撑销进行设置。
•
在滑道下侧设置线路板支撑销时，支撑台上升时有可能发生碰撞。
•
在没有正确设置的状态下进行运行时，有可能损坏装置。
滑道
支撑台
碰撞
滑道
线路板支撑销
先装元件
线路板
支撑台上升
不可以设置位置
Fig.2F4-7
碰撞
进入孔内的芯片元件等异物
支撑台上异物
Fig.2F4-8
Notice
(a) 在支撑台上掉落元件或垃圾时，无法正常设置线路板支撑销。
掉落元件或垃圾等时，请用吸尘器去除 ( 禁止吹气 )。
(b) 在支撑台上进行作业时，若用手压支撑台或放置物品使支撑台受重压，
就有可能变形，因此请注意。
通知
在线路板背面有元件时，请在线路板支撑销不接触元件的位置插
入线路板支撑销。
1206-001
4.1 线路板支撑销和传送带宽度的设定步骤
2OM-1732
6-4-7

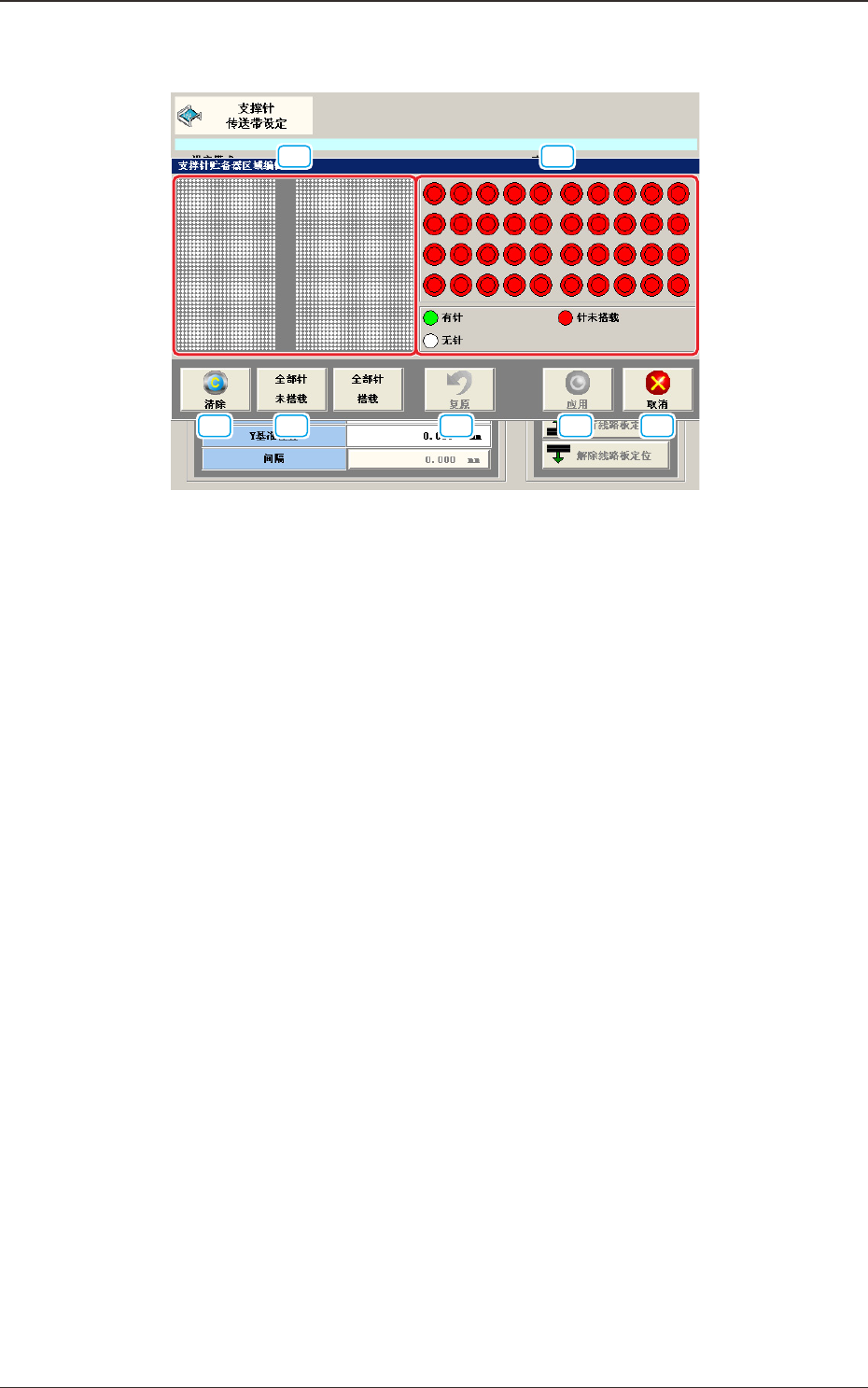

4.2 支撑针贮备器 ( 支撑销保管 ) 区域编辑
[1] [2]
[3] [4] [5] [6] [7]
Fig.2F4-9
[1] 线路板支撑针位置显示部
图像显示支撑台。
显示线路板支撑销的配置状况。
[2] 保管区域图像显示部
图像显示线路板支撑销的保管区域。
点击相应的针，就切换有针和针未搭载。
绿 : 有针
红 : 针未搭载
白 : 无针
[3] [ 清除 ] 按钮
清除配置在支撑台的线路板支撑销的配置数据。
[4]
[ 全部针未搭载 ] 按钮
将保管区域的配置数据全部变更为未搭载。
[5] [ 复原 ] 按钮
返回到应用前的状态。
[6]
[ 应用 ] 按钮
应用变更的保管区域的配置数据。
[7] [ 取消 ] 按钮
结束编辑。
没有应用的配置数据被取消。
1206-001
4.2 支撑针贮备器 ( 支撑销保管 ) 区域编辑
