2OM-1732 4-2-7 H: 测记值 ( 计测值 ) 异常 (/ 异常合计 [%]) 发生计测值异常的次数对异常合计次数的百分比。 K: 共面性 (/ 异常合计 [%]) 选项贴装时检出的异常。 异常合计 吸取异常的合计次数。 [15] Fig.2D2-5 “ 生产管理数据 ” 选项卡 (4/5) [15] [16] [17] Fig.2D2-6 “ 生产管理数据 ” 选项卡 (5/5) 1206-001 2.1 生产管理数据
2OM-1732
4-2-6
[14]
Fig.2D2-4
“
生产管理数据
”
选项卡 (3/5)
[14] 吸着 ( 吸取 ) 异常合计 (A
+
B
+
C
+
G)/ 元件数 ([%])
吸取异常合计次数对吸取元件及吸取异常的吸取元件数的百分比。
A: 无元件 [ 传感器 ](/ 异常合计 [%])
元件状态检测传感器检出
“
无元件
”
的次数对吸取异常合计次数的
百分比。
B: 无元件 [ 认识 ( 识别 )](/ 异常合计 [%])
在识别处理中检出
“
无元件
”
的次数对吸取异常合计次数的百分比。
C: 元件立直 ( 立起 )[ 传感器 ](/ 异常合计 [%])
元件状态检测传感器检出
“
元件立直
”
的次数对吸取异常合计的百
分比。
D: 元件认识异常 (/ 异常合计 [%])
在识别处理中检出的异常次数对吸取异常合计次数的百分比。
E: 元件厚度 (/ 异常合计 [%])
元件状态检测传感器检出
“
元件厚度异常
”
的次数对吸取异常合计
次数的百分比。
F: 吸着偏离 ( 偏差 )[ 认识 ](/ 异常合计 [%])
在识别处理中判定为吸取偏差异常的次数对吸取异常合计次数的百
分比。
G: 元件姿势 [ 认识 ](/ 异常合计 [%])
在识别处理中判定为正反面判定异常及极性判定异常的次数对吸取
异常合计次数的百分比。
1206-001
2.1 生产管理数据
2OM-1732
4-2-7
H: 测记值 ( 计测值 ) 异常 (/ 异常合计 [%])
发生计测值异常的次数对异常合计次数的百分比。
K: 共面性 (/ 异常合计 [%])
选项贴装时检出的异常。
异常合计
吸取异常的合计次数。

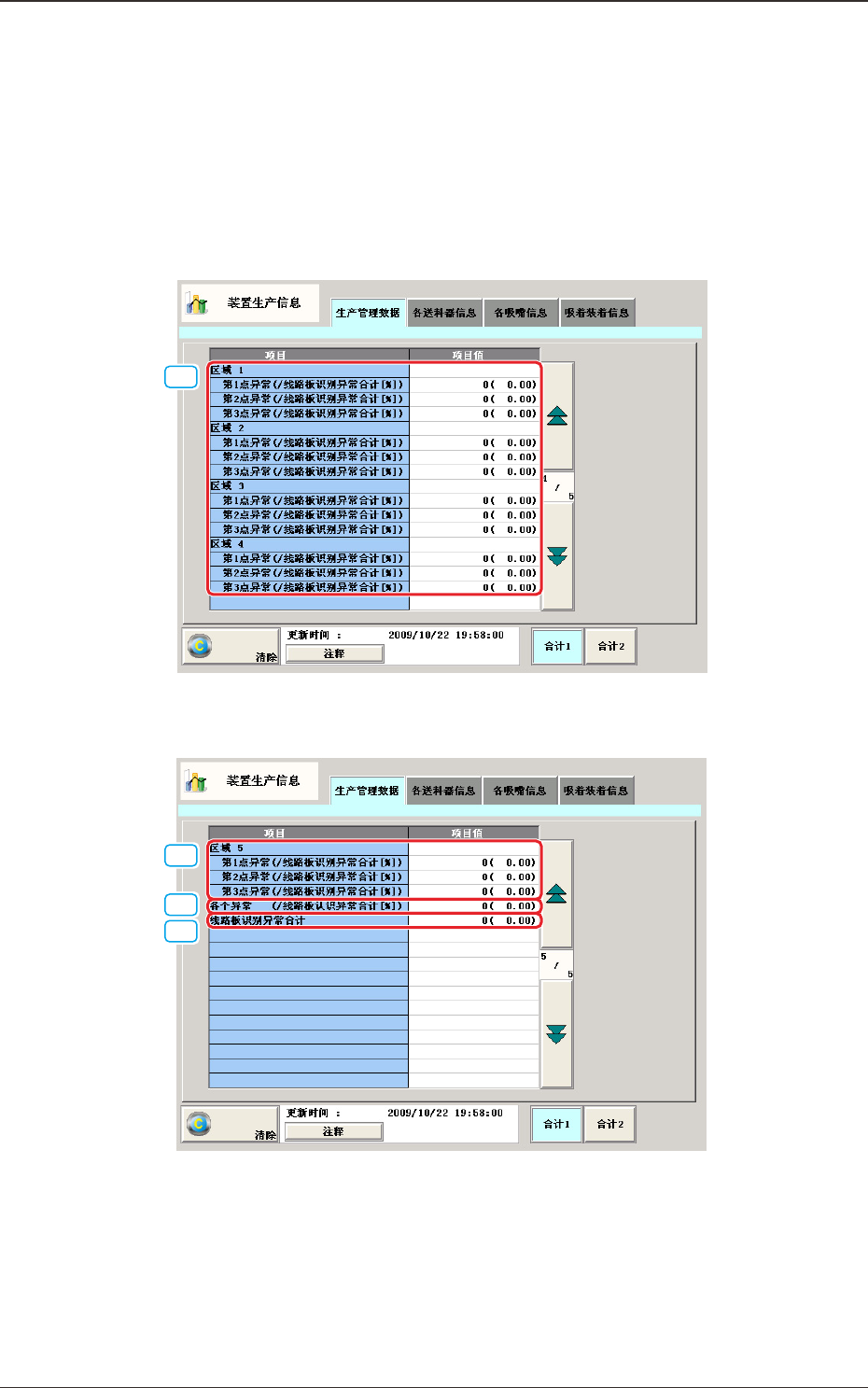

[15]
Fig.2D2-5
“
生产管理数据
”
选项卡 (4/5)
[15]
[16]
[17]
Fig.2D2-6
“
生产管理数据
”
选项卡 (5/5)
1206-001
2.1 生产管理数据
2OM-1732
4-2-8
[15] 区域 1 ～ 5
第 1 点异常 (/ 线路板识别异常合计 [%])
线路板识别第 1 点的异常次数合计对线路板识别异常合计次数的百分
比。
第 2 点异常 (/ 线路板识别异常合计 [%])
线路板识别第 2 点的异常次数合计对线路板识别异常合计次数的百分
比。
第 3 点异常 (/ 线路板识别异常合计 [%])
线路板识别第 3 点的异常次数合计对线路板识别异常合计次数的百分
比。
[16]
各个异常 (/ 线路板认识 ( 识别 ) 异常合计 [%])
线路板识别单个异常次数合计对线路板识别异常合计次数的百分比。
[17] 线路板识别异常合计
在线路板识别处理中检出异常的异常合计次数。
显示整体线路板识别的异常次数和分割线路板识别的异常合计次数值。
