2. 生产运行
2.1 本机界面
显示生产中的机种 ( 线路板程序 ) 名和生产线路板板数等表示当前运行状态
和生产状况的信息、线路板生产完成预测、因发生吸取异常而生产率降低的
预测等信息。
[1]
[2]
[3]
[4]
[5]
Fig.2A2-1
界面展开
1209-002
2. 生产运行
2OM-1732
1-2-2
[1]
“
生产运行
”
主菜单栏
[生产运行]
主菜单
显示“生产运行”界面。通常该界面
作为初始界面显示。
[元件补给]
主菜单
显示“元件补给”界面。
请参照“第一章 3.元件补给”章节。
[运行方式]
主菜单
显示“运行方式”界面。
请参照“第一章 4.运行方式”章节。
[生产数据]
主菜单
显示“生产数据”菜单。
:
[管理数据]
主菜单
显示“管理数据”菜单。
请参照“第四章 管理数据”章节。
:
[ 信息履历]
主菜单
显示“信息履历”菜单。
请参照“第五章 信息履历”章节。
:
:
:
:
请参照“第二章 线路板程序”、
“第三章 元件数据库”章节。
Reference
Reference
Reference
Reference
Reference
Fig.2A2-2
“
生产运行
”
主菜单栏
1206-001
2.1 本机界面
2OM-1732
1-2-3

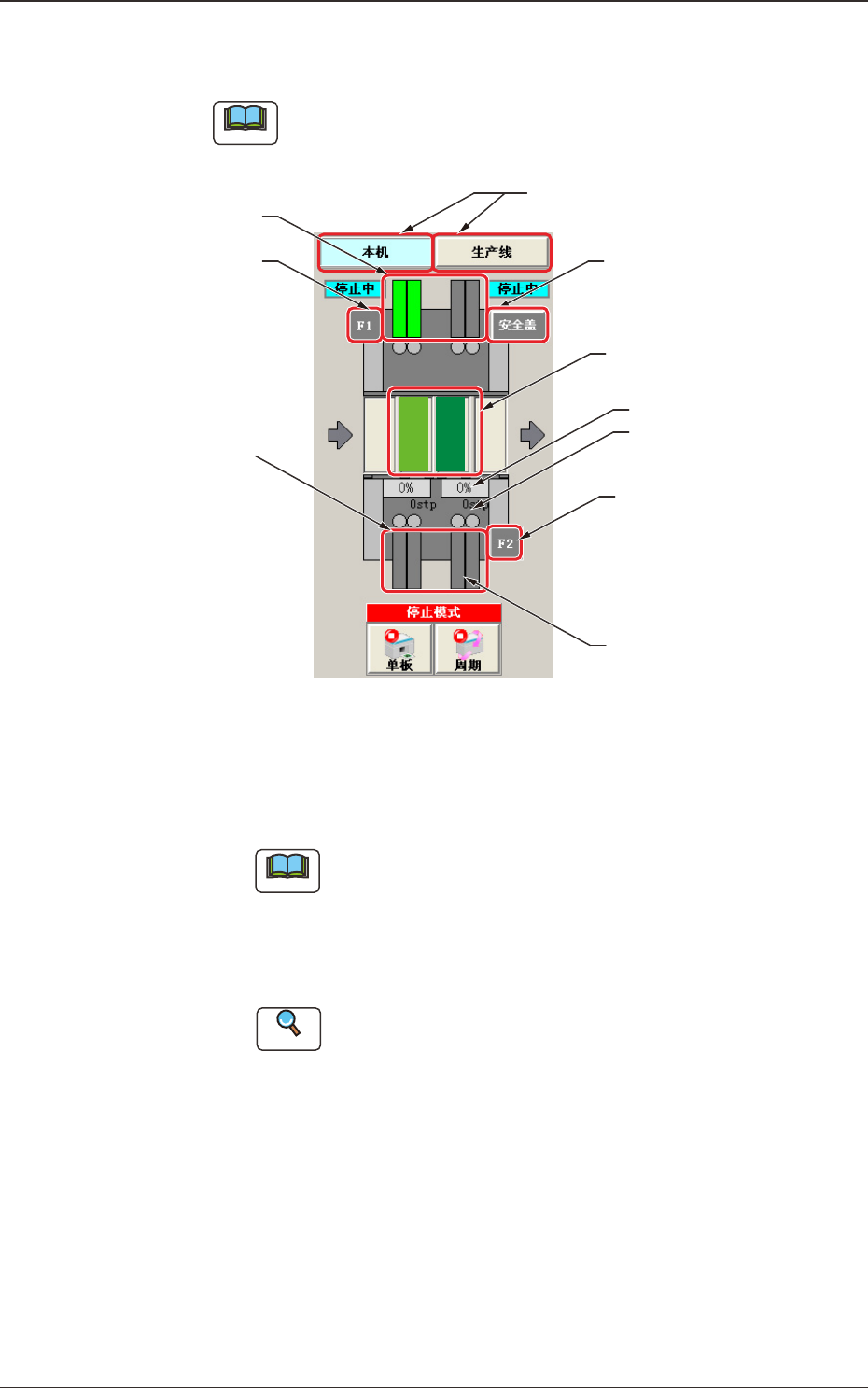

[2] 图像显示部
用图像显示装置的线路板搬送部及元件供给部。
Note
界面显示根据所选择的选项而有所不同。
(2) 201 ～260
(送料器元件信息)
线路板完成状况
(2) 101～160
贴装步骤数
(3) (4)
(3)
(5)
(1)
送料器状态(吸取率)
Fig.2A2-3 图像显示部
(1) [ 本机 ]/[ 生产线 ] 切换按钮
进行图像显示部的切换。
Note
生产线构成为 1台时，不显示生产线控制切换按钮。
[ 本机 ] 按钮 :显示装置单一的图像。
[ 生产线 ] 按钮 :显示生产线的图像。
进行生产线开始、生产线单板。
Reference
详细内容请参照
“
第一章2.2生产线界面
”
章节。
1209-002
2.1 本机界面
