7.3 PCB( 线路板 ) 识别测试
•
目视对齐移动
Procedure
(1) 显示
“
目视对齐移动
”
界面。

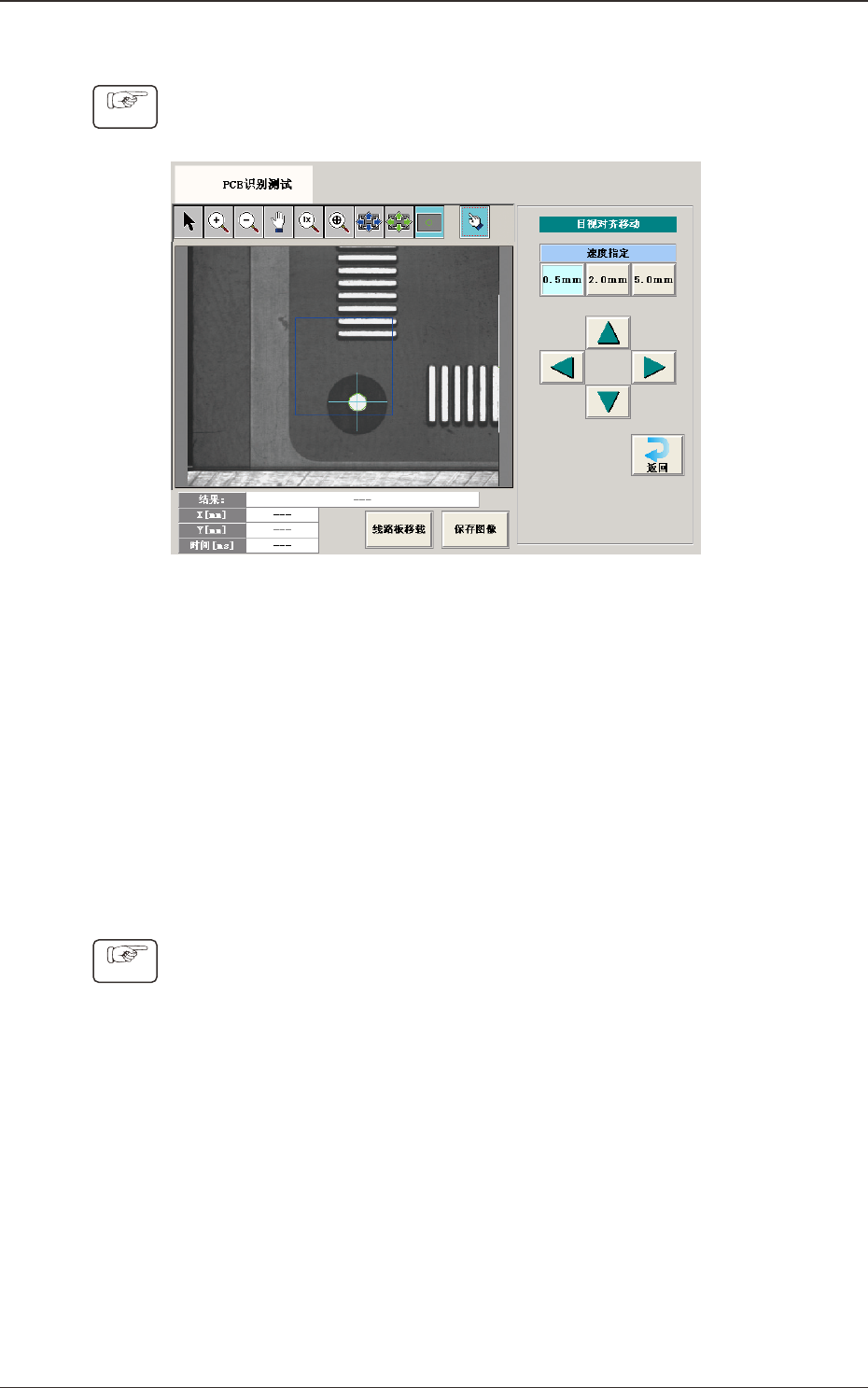

Fig.2F7-19
(2) 在
“
目视对齐移动
”
界面中，指定 XY 横梁的移动速度。
(3) 按下方向指定按钮 ( 上向箭头按钮、右向箭头按钮、下向箭头按钮、
左向箭头按钮 )，指定横梁的移动方向。
(4) 按下方向按钮，在 10 秒钟内再按操作台的 [START] 按钮。
( 将 XY 横梁移动到识别测试位置。)
•
线路板识别测试的实行
Procedure
(1) 按下 [ 认识 ( 识别 ) 实行 ] 按钮，在 10 秒钟内再按操作台的 [START]
按钮。
( 实行线路板识别测试。)
“
标记位置对齐
”
设定为
“
使用
”
时，识别测试成功后 XY 横梁移动，
使线路板识别标记位于识别监视器中心的位置。
•
识别测试失败，便显示异常显示 ( 识别异常 ) 界面。
请参照异常显示界面内容修正各数据，再次进行线路板识别测试。
•
测试成功后记录修正的数据，反映到测试的生产机种线路板程序数
据中。
2OM-1732
6-7-221209-001
7.4 贴装位置补正教示
7.4 贴装位置补正教示
进行贴装位置补正数据的测定，并向线路板程序反映测定结果。
[1]
[2]
[6]
[5]
[11]
[7]
[8]
[9]
[10]
[4]
[3]

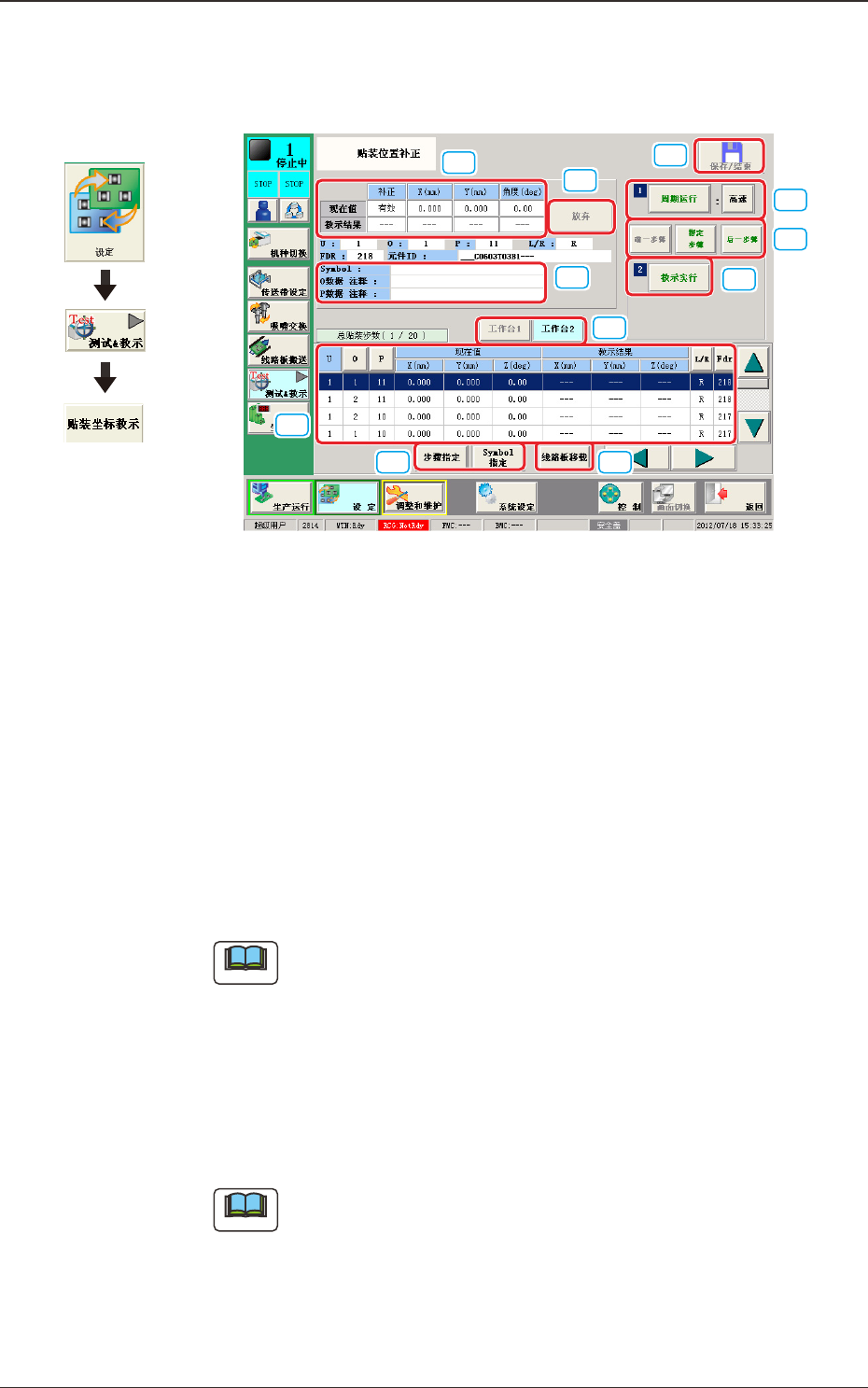

Fig.2F7-20
[1]
“
步骤 No
”
显示部
显示
“
步骤指定
”
中所选择的步骤信息。
[2] [ 步骤指定 ] 按钮、[Symbol( 符号 ) 指定 ] 按钮
[ 步骤指定 ] 按钮
想要从线路板程序的任意一个步骤 No. 开始 XY 横梁测试时，指定开始
步骤 No.。
选择的指定步骤的背景颜色显示为浅蓝色。
在按下 [ 步骤指定 ] 按钮显示的输入界面，可以依次指定开始步骤
No.、U、O、P。
Note
通常按元件实际贴装顺序显示。通过按下 [O] 或 [P] 按钮，可以按升
序重新排列。
[Symbol 指定 ] 按钮
想要从线路板程序的任意一个 Symbol 名开始 XY 横梁测试时，指定开
始 Symbol 名。
选择的指定 Symbol 的背景颜色显示为浅蓝色。
在按下 [Symbol 指定 ] 按钮显示的输入界面，可以指定开始 Symbol 名。
Note
通常按元件实际贴装顺序显示。通过按下 Symbol 按钮，可以按升序
重新排列。
界面展开
2OM-1732
6-7-231209-001
7.4 贴装位置补正教示
[3] [ 线路板移载 ] 按钮
显示
“
线路板移载
”
界面。
Reference
详细内容请参照
“
第六章 6. 线路板移载
”
章节。
[4] [ 工作台 1]/[ 工作台 2] 按钮
进行所显示步骤信息的切换。
[5] 坐标教示
显示当前参照的线路板程序的教示前数据和教示结果。
[6]
[ 周期运行 ] 按钮
按此按钮后，在 10 秒钟内再按操作台的 [STRAT] 按钮，操作画面便切
换到识别界面，通过线路板程序的周期运行，移动 XY 横梁。
在实行途中按下操作台的 [STOP] 按钮，便在结束 1 步骤动作后停止。
Note
请从 [ 高速 ]、[ 中速 ]、[ 低速 ] 选择移动速度。
[7] 步骤动作模式
指定步骤动作时的步骤。
前一步骤 : 将识别界面移动到指定步骤的前一步骤。
指定步骤 : 将识别界面移动到指定的步骤。
后一步骤 : 将识别界面移动到指定步骤的后一步骤。
[8]
[ 教示实行 ] 按钮
在当前位置实行教示。
[9]
[ 放弃 ] 按钮
删除暂时保存的贴装位置补正。
[10] Symbol( 符号 )
显示线路板程序的符号。
O 数据 注释
显示线路板程序的 O 数据注释。
P 数据 注释
显示线路板程序的 P 数据注释。
[11] [ 保存 / 结束 ] 按钮
将教示的贴装位置补正数据反映到生产机种数据中，反映后实行自动
机种切换。
