2OM-1732
3-1-8
1.2.5 建立 ID 连接
Procedure
(1)选择成为连接源的元件 ID。
( 选中的元件 ID 显示为蓝色。)

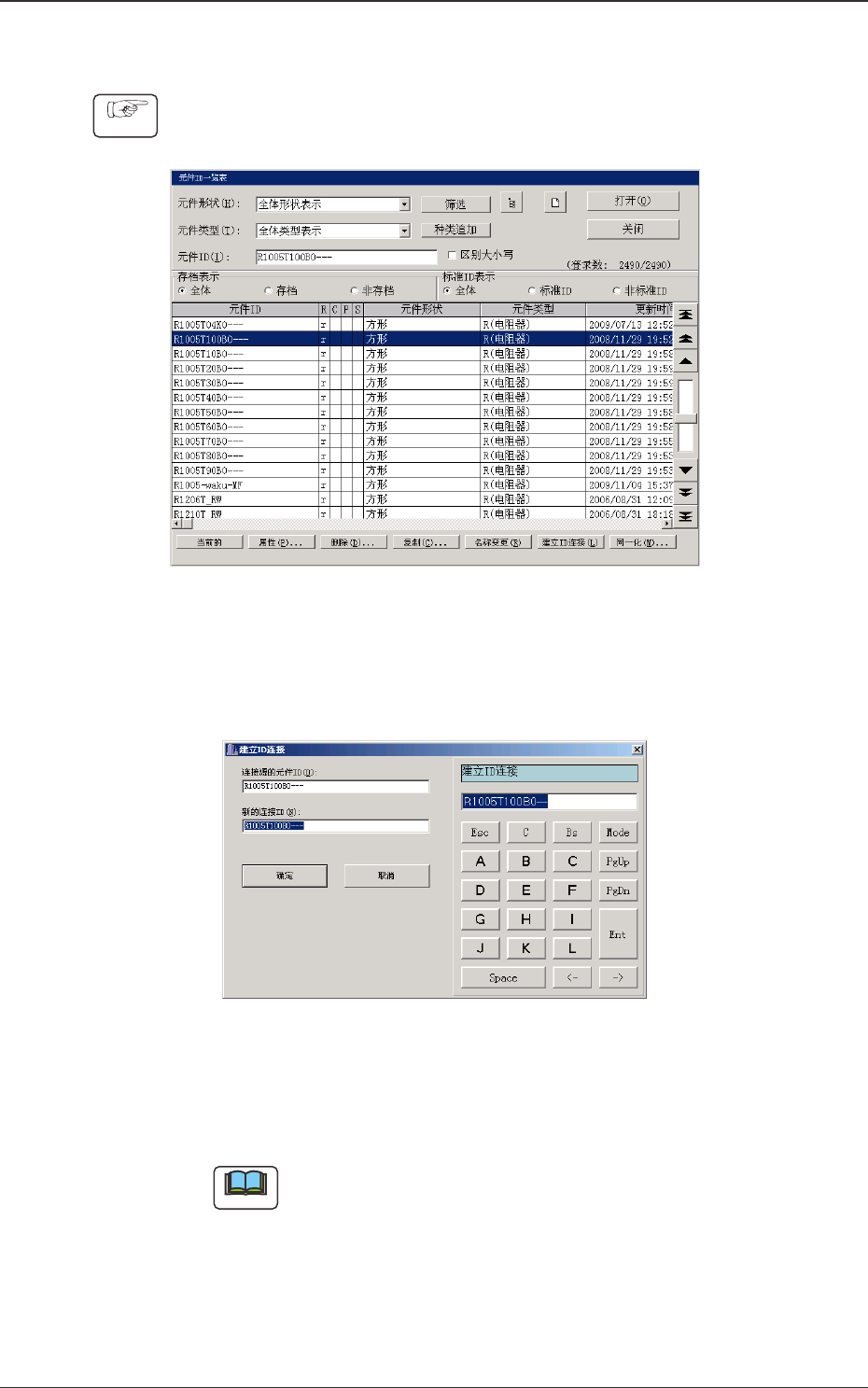

Fig.2C1-8
(2)按下 [ 建立 ID 连接 (L)] 按钮。
( 显示
“
建立 ID 连接
”
界面。)
Fig.2C1-9
(3)在
“
新的连接 ID(N)
”
输入新的连接 ID 名，按下 [ 确定 ] 按钮。
( 新的连接 ID 被创建。)
Note
连接 ID 继承连接目标的元件 ID 情报附带其他名字。
作为使用示例，在电容器等形状相同而容量不同的元件时使用。
1206-001
1.2
“
元件 ID 一览表
”
界面的基本操作
2OM-1732
3-1-9
1.2.6 同一化
Procedure
(1)选择根的元件 ID。
( 选中的元件 ID 显示为蓝色。)

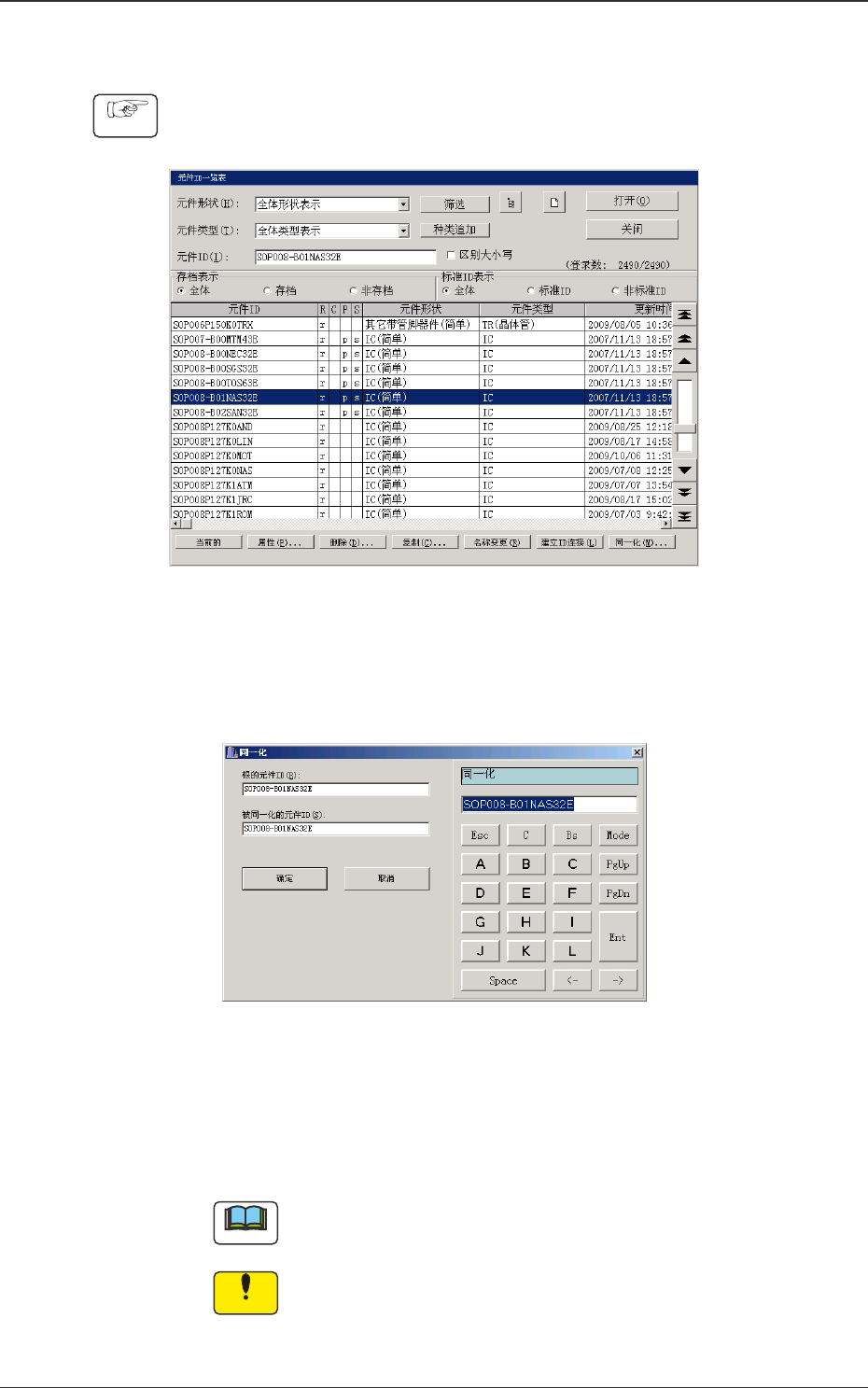

Fig.2C1-10
(2)按下 [ 同一化 (M)] 按钮。
( 显示
“
同一化
”
界面。)
Fig.2C1-11
(3)在
“
被同一化的元件 ID(S)
”
里输入要同一化的元件 ID 名，按下 [ 确
定 ] 按钮。
( 进行同一化操作。)
Note
同一化是将作为根的 ID 登录的元件 ID 作为根的元件 ID 的连接 ID。
Notice
要同一化的元件 ID 信息 ( 元件数据库 ) 与根的元件 ID 的信息 ( 元件
数据库 ) 相同。
1206-001
1.2
“
元件 ID 一览表
”
界面的基本操作
2OM-1732
3-1-10
1.2.7 元件 ID 详细 ( 属性 )
Procedure
(1)选择要显示属性的元件 ID。
(2)按下 [ 属性 (P)] 按钮。

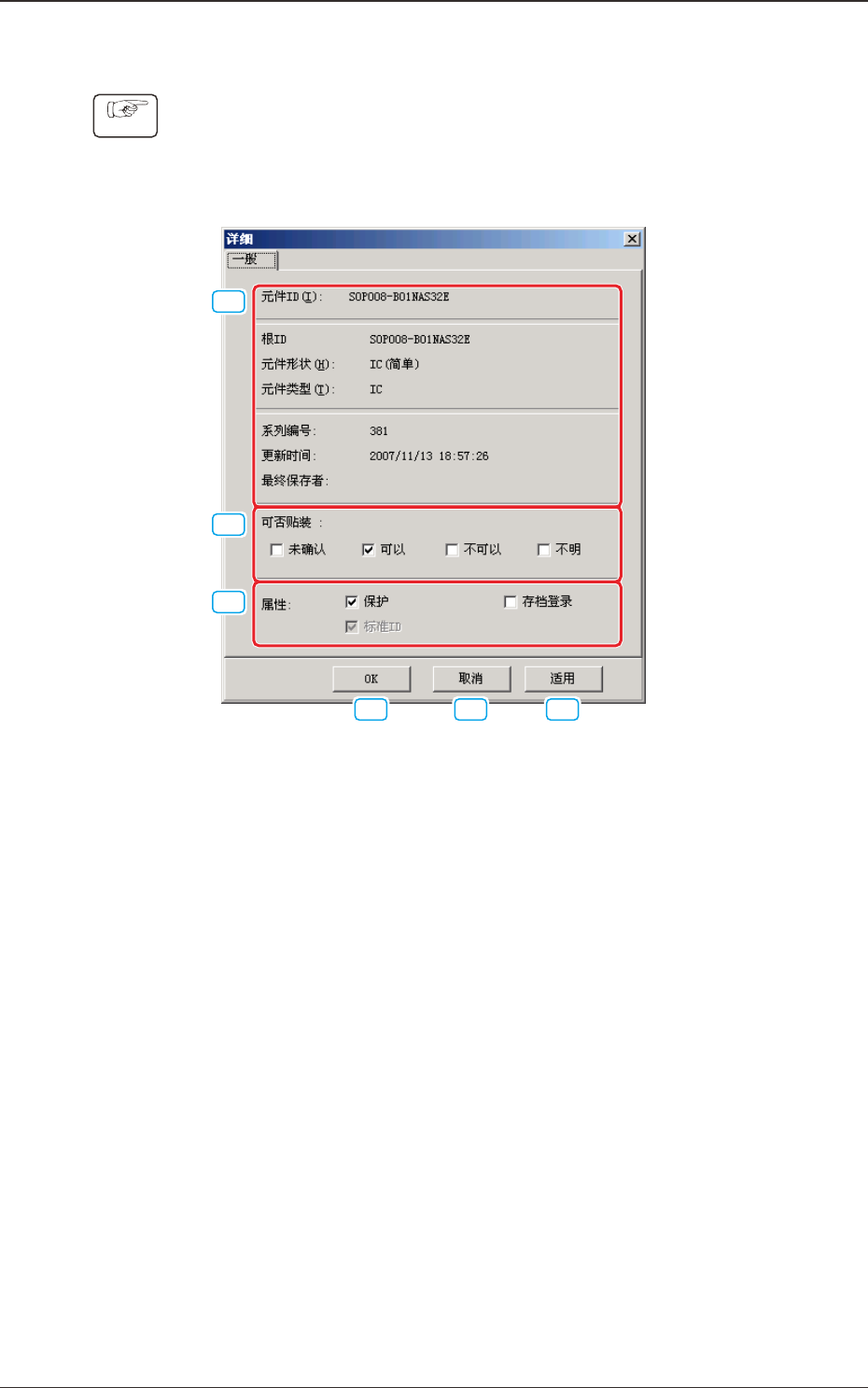

( 显示
“
详细
”
界面。)
[1]
[2]
[3]
[4] [5]
[6]
Fig.2C1-12
[1] 元件 ID、根 ID、元件形状、元件类型、
系列编号、更新时间、最终保存者
显示元件 ID 的属性数据。
[2] 可否贴装 ( 未确认、可以、不可以、不明 )
显示 SIGMA-F8 装置上的可否贴装的确认履历。
并且，可用复选框进行变更。
