4.2 支撑针贮备器 ( 支撑销保管 ) 区域编辑
[1] [2]
[3] [4] [5] [6] [7]
Fig.2F4-9
[1] 线路板支撑针位置显示部
图像显示支撑台。
显示线路板支撑销的配置状况。
[2] 保管区域图像显示部
图像显示线路板支撑销的保管区域。
点击相应的针，就切换有针和针未搭载。
绿 : 有针
红 : 针未搭载
白 : 无针
[3] [ 清除 ] 按钮
清除配置在支撑台的线路板支撑销的配置数据。
[4]
[ 全部针未搭载 ] 按钮
将保管区域的配置数据全部变更为未搭载。
[5] [ 复原 ] 按钮
返回到应用前的状态。
[6]
[ 应用 ] 按钮
应用变更的保管区域的配置数据。
[7] [ 取消 ] 按钮
结束编辑。
没有应用的配置数据被取消。
1206-001
4.2 支撑针贮备器 ( 支撑销保管 ) 区域编辑
2OM-1732
6-4-8
4.2.1 支撑针贮备器 ( 支撑销保管 ) 区域编辑步骤
Note
前基准的线路板流动方向为从左到右。
Procedure

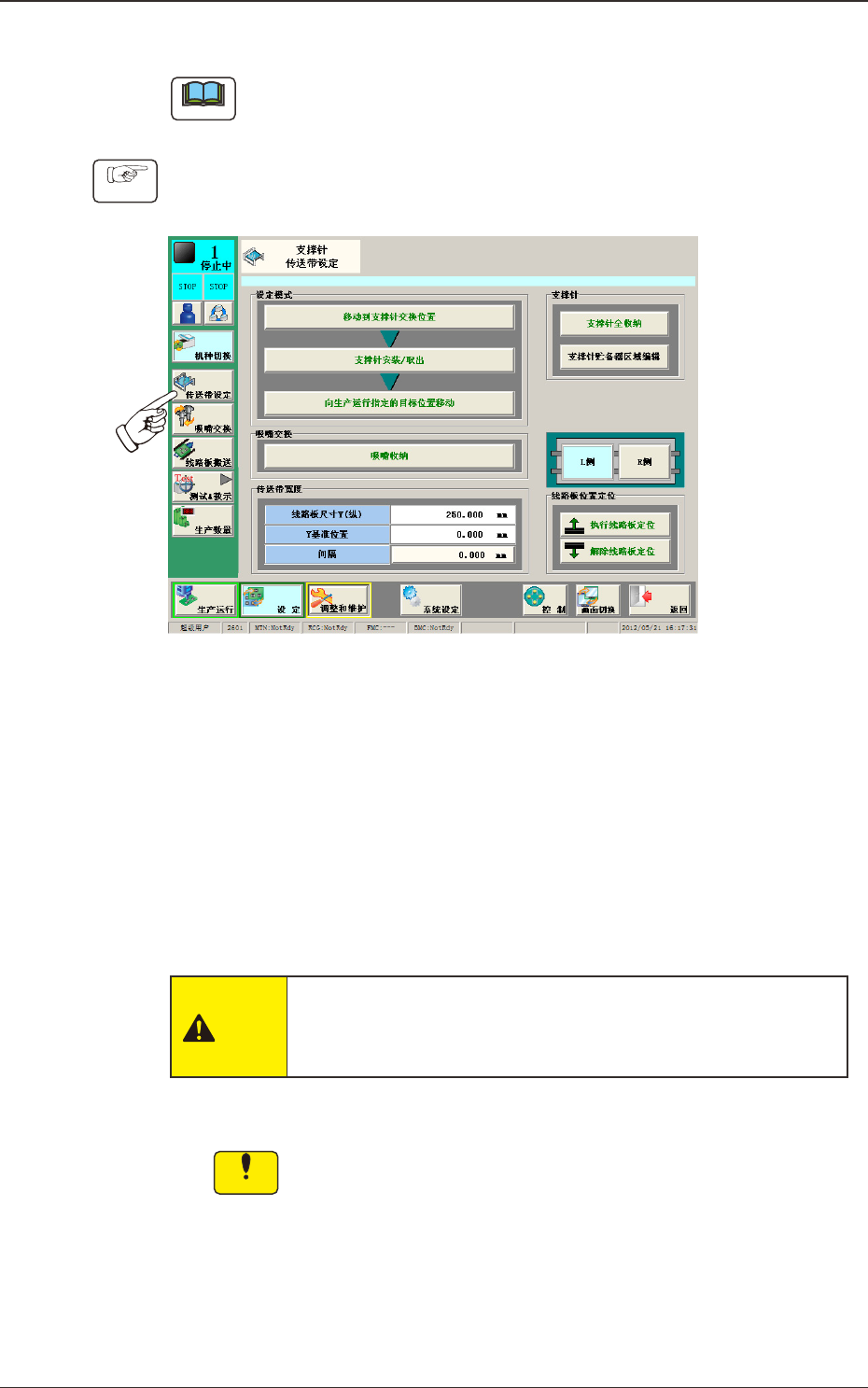

(1) 按下
“
设定
”
主菜栏的 [ 支撑针 ] 按钮，显示以下界面。
Fig.2F4-10
(2) 按下 [ 移动到支撑针交换位置 ] 按钮，在 10 秒钟内再按操作台的
[START] 按钮。
( 安装头待避，传送宽度放宽到最大宽度。)
(3) 按下机盖锁定开关，灭开关灯。
( 透明盖锁定被解除。)
(4) 打开透明盖。
注意
马达等负载电源处于 OFF 状态，但由于双手伸进装置内进行
调整作业，因此请充分注意安全。
(5) 将线路板支撑销直接插入到支撑台的保管区域的孔内。
Notice
在支撑台上进行作业时，若用手压支撑台或放置物品使支撑台受重压，
就有可能变形，因此请注意。
(6) 确认支撑台上没有遗落的线路板支撑销。
( 请确认支撑台孔内没有掉入元件或垃圾。)
(7) 关闭透明盖。
1209-002
4.2 支撑针贮备器 ( 支撑销保管 ) 区域编辑
2OM-1732
6-4-9
(8) 按下机盖锁定开关，亮开关灯。
( 透明盖被锁定。)
(9)
用线路板定位部选择按钮，选择进行编辑的保管区域。
L侧 R侧
保管区域
Fig.2F4-11
(10) 按下 [ 支撑针贮备器区域编辑 ] 按钮，显示以下界面。
Fig.2F4-12
(11) 编辑保管区域图像显示部，与保管区域的支撑销的设置状态对齐。
Note
在设定中发生错误而停止时，按下 [ 清除 ] 按钮，删掉支撑台的线路
板支撑销配置数据。
1209-002
4.2 支撑针贮备器 ( 支撑销保管 ) 区域编辑
