Yamaha
User Hand Book
Operation Training Course of Xg & YG series
Xg & YG 系列操作培训课程概要
及
考试题目
Jan 2006
Operation training course for Xg Series 1
WKK WKK ENGINEERING SERVICE LTD
A MEMBER OF WKK GROUP
TEL: (852) 2357-8888 FAX: (852) 2793-1836 TELEX: 36810 WKKL HX
Xg 系列操作培程概要
Operation Training Course For Xg-Series
Conducted by: Date:
Acknowledged by: Date:
Date: Sept, 2005
Operation training course for Xg Series 2
1、YV_Xg 系列贴片机简介
1.1 YV_Xg 系列贴片机家族成员
YV_Xg 系列贴片机包括 YV88Xg、YV100Xg、YV100XTg、以及 YV180Xg 等机型。上述各机型贴装速
度（如下表 1）、贴装精度（如下表 2）等都各有不同。本手册主要以 YV100Xg 机型为例讲述。
表 1 部分机型贴装速度
机器型号 YV88Xg YV100Xg YV100XTg YV180Xg
最佳贴装条件速度 / 0.18S/CHIP 0.135S/CHIP 0.095S/CHIP
IPC9850 条件速度 / 0.22S/CHIP 0.16S/CHIP 0.1188S/CHIP
表 2 YV100Xg 主要性能
机器外形尺寸 L：1650mm W：1408mm H：1850mm(包括信号灯塔)
贴装精度 (μ+3σ)：+0.05mm/Chip +0.05mm/QFP
可贴装元件(注 1)
0603~31mm 元件(标准配置下)、SOP/SOJ、QFP、PLCC、CSP、BGA
FNC 配置：基板进入机器前允许已贴装元件高度 4mm 以下，可贴装元件高度 6.5mm
标准配置：基板进入机器前允许已贴装元件高度 6.5mm 以下，可贴装元件高度 6.5mm
可贴装 PCB 尺寸
M 型： 最大 L460mm×W350mm 最小 L50mm×W50mm
L 型： 最大 L460mm×W440mm 最小 L50mm×W50mm
贴装速度 最佳条件：0.18S/Chip 1.7S/QFP IPC9850 条件：0.22S/Chip（以 1608Chip 换算）
机器重量 约 1.6 吨
1.2 YV100Xg 主要构件

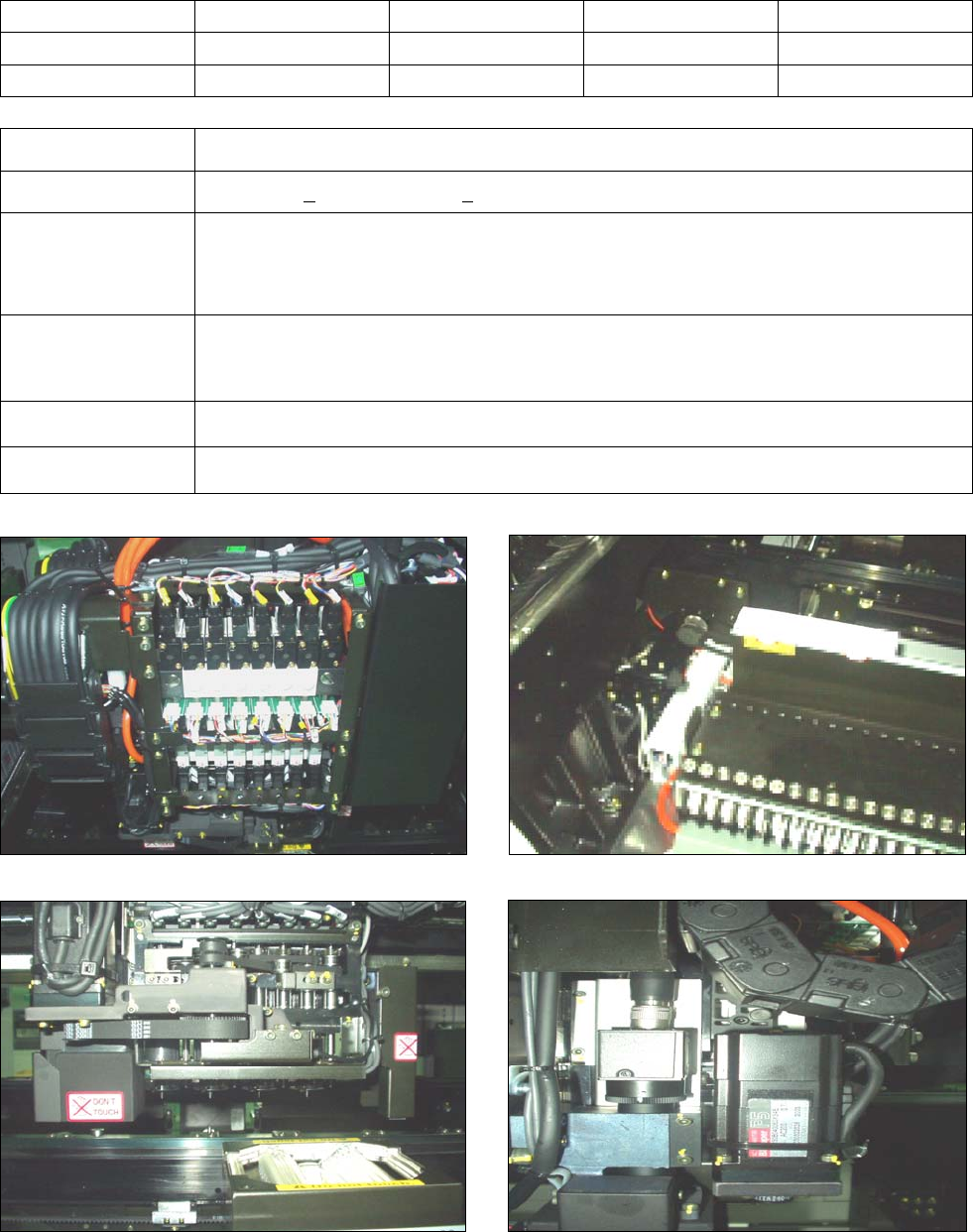

图一 YV100Xg Ejector Assy 图二 YV100Xg Feeder Floating Sensor
图三 YV100Xg Head、Multi Camera 图四 Yv100Xg Moving Camera
