Operation training course for YG100 第 23页

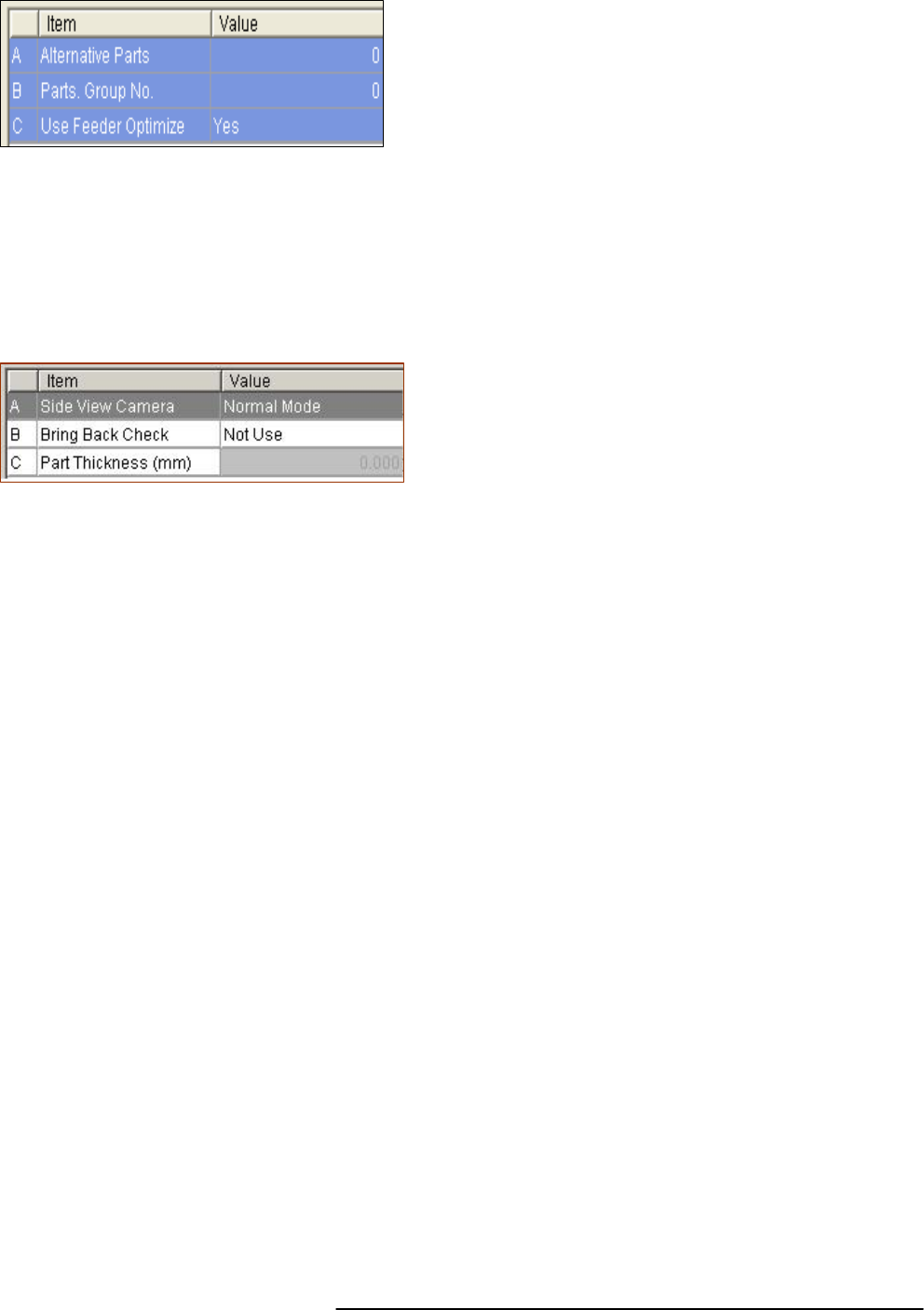

Option 参数
机器会从组号小的元件到组号大的元件按顺序贴装，如果低组的元件缺料，机器不会继续贴装，
会一直等用尽的材料补充好并贴装完成后在贴装大组号的元件。其中 0 表示没有分组。
Use Feeder Optimize：设 为 Yes 则表示优化程序时允许该材料移动料站优化，即让机器自动分配
站位，设为 NO 则允许该材料移动料站优化，优化后站位不变（详见下述程序优化一节）。
SideView 参数
选择。Not Use 表示关闭该功能；Normal Mode 则是普通方式，此时机器自动默认元件厚度的
50%作为识别允许误差；Detial 模式下机器将允许用户通过接下来的 C 参数设定允许误差。
Biing Back Check：选择了 Use 后机器将通过侧面视觉相机检测元件贴装后是否被吸嘴带回。
Part Thickness(mm)：设定元件厚度的允许误差，以供机器判断元件是否合格。
Alternative Parts：设定某两站材料为互补材料，当
一站缺料时机器会自动使用其互补材料。
Parts Group No：当元件由于高度不同需要按照一定
的顺序贴装时可以通过这个参数将材料分成若干组，
S
ide View Camera：YG100 可以选配侧面视觉相机，
用于检测元件厚度以及贴装后元件是否带回等功
能。有“Not Use”、“Normal Mode”、“Detial”三项
Operation training course for YG100 第 24页
第四章 程序的转换与优化
4.1 程序的转换

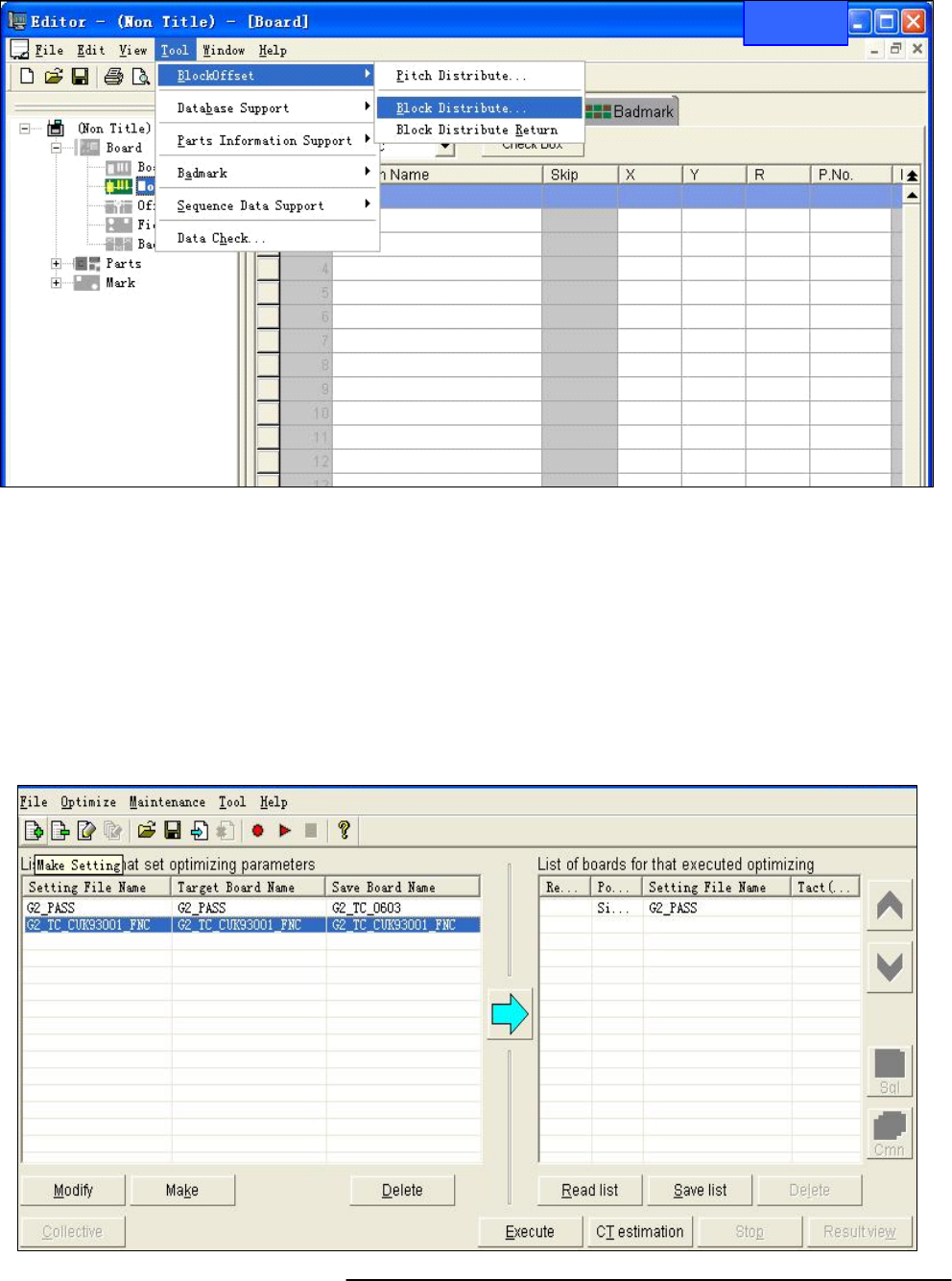

选择主界面中”Editor”出现如下画面:
如上图所示,选择菜单“Tool/Block offset”下的选项:
Block Distribute…：将拼板程序扩展为整板程序，同时保留“Note Data”以便需要时重新返还
到拼板程序,如选不保留“Note Data”那就无法重返到拼板程序.
Block Distribute Return：将通过上述“Distribute with note data”方式扩展的程序返回复原到拼
板程序。
4.2 程序的优化
首先选择 Optimizer 图标后出现如下画面:
Operation training course for YG100 第 25页

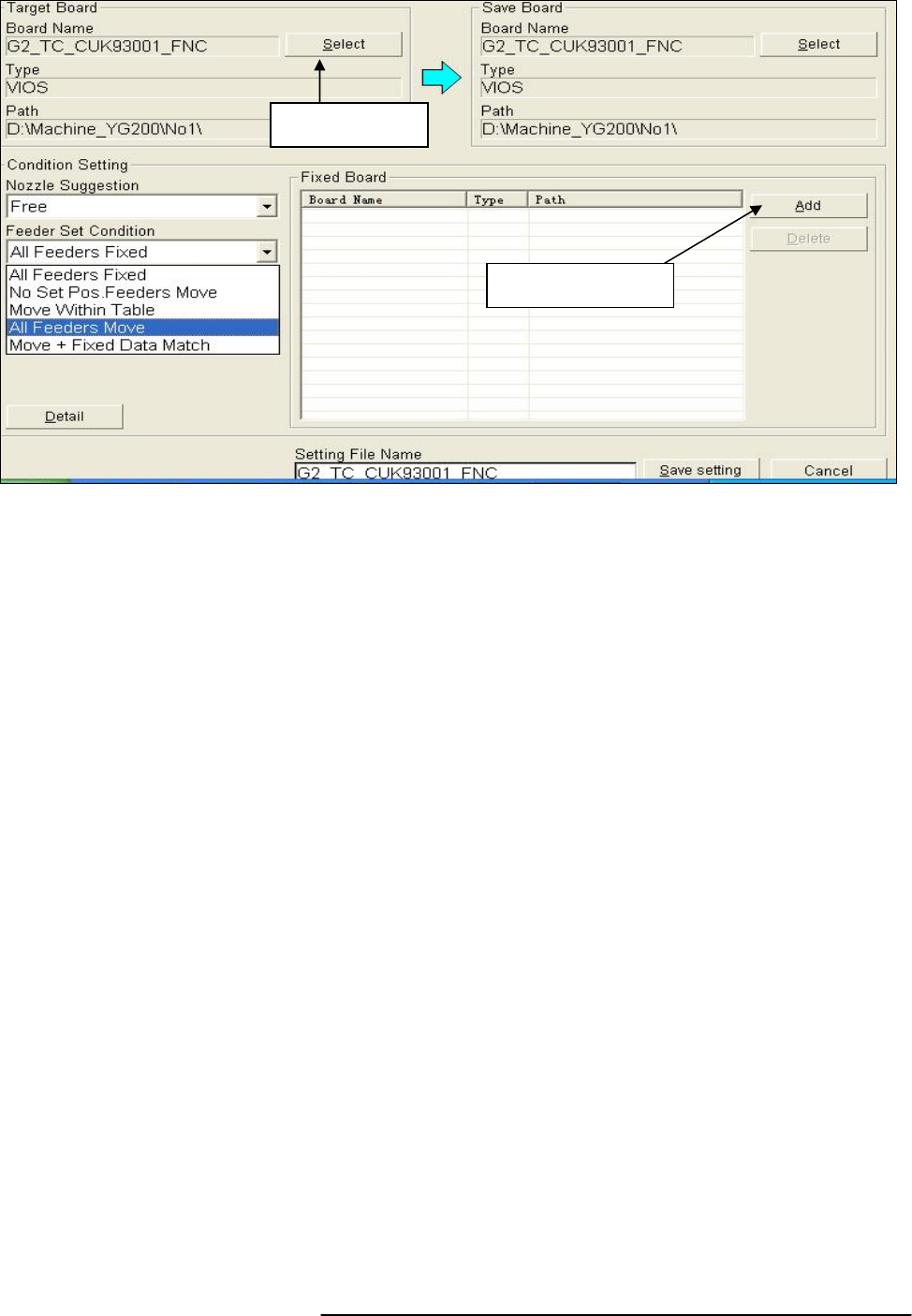

单击 Make 按钮选择要优化的程序，的优化条件设定画面如下图
Select：通过选择框右边的三角箭头选择要优化的程序.
Nozzle Suggestion：选择“Free”则机器根据需要自动分配每一 Head 的吸嘴类型，选择“Current”
则机器优化程序时按照当前的吸嘴配置情况执行，不会重新分配吸嘴，选择“Editing”则可以
通过左下方的项目人为地选择某一个 Head 使用某一种吸嘴.
Fixed PCB：当选择了某一产品的程序后，机器优化当前程序时会参考所选择的“Fixed PCB”
程序，将两个程序中相同的材料分配到相同的站位，当 Feeder Set 参数选择“Move＋Fixed Data
Match”时有效。
Feeder Set condition：有“ No”、“All Feeders Fixed”、“No Set Pos. Feeders Move”、“Move Within
Table”、“All Feeders Move”、“Move＋Fixed Data Match”等 6 种选择，下面分别叙述其意义.
No：机器进行程序优化时不会改变“Mount Data”的贴装顺序，而是根据原来的贴装顺序适当
地分配材料的站位，来达到优化的目的.All Feeders Fixed：优化程序时所有 Feeder 位置按照优
化前的设定站位不发生改变。
No Set Pos. Feeders Move：优化前程序中没有设定具体站位的 Feeder 由电脑自动分配位置，已
经设定好位置的 Feeder 则不改变其位置.Move Within Table：优化程序时 Feeder 可以移动，但仅
限于在当前的 Table 内移动。All Feeders Move：所有 Feeder 在优化程序时有电脑根据具体情况
自动分配位置.
Move＋Fixed Data Match：器优化当前程序时会参考所选择的“Fixed PCB”程序，将两个程序
中相同的材料分配到相同的站位.
此处选要优化的 PCB
选择 Fixed PCB 文件
