Operation training course for YG100 第 6页

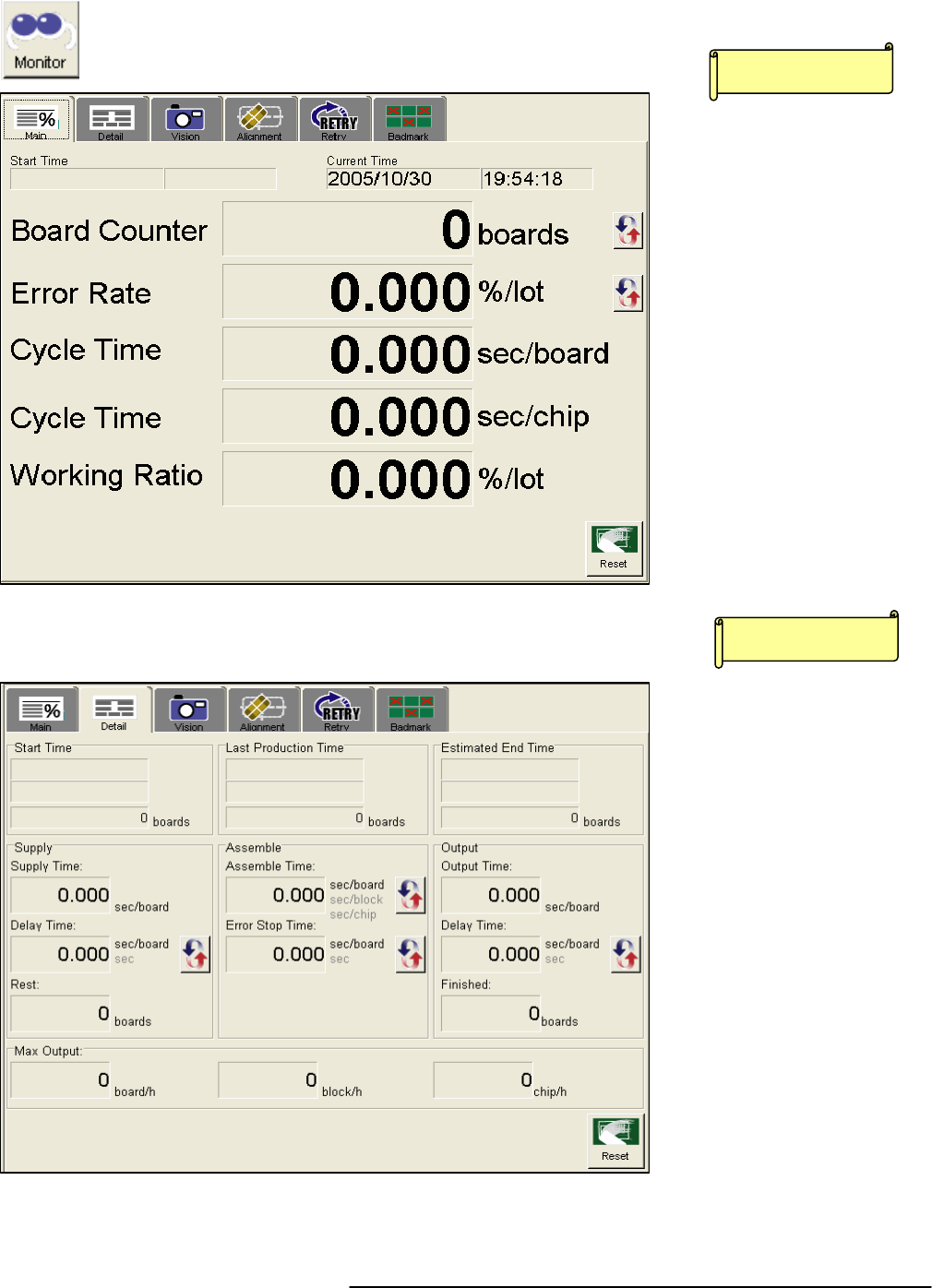

2.3.6 MONITOR 画面
“Monitor”按下按钮后机器窗口区出现“Main”、“Detail”、“Vision”、“Alignment”、“Retry”
以及“Bad mark”等几个标签。
“Board Counter”：输出当
前已生产的产品的产量，单
击右边的往复箭头还可显
示拼板产量。
“Error Rate”：输出当前的
错误率。单击右边的往复箭
头可以显示吸取率、推测错
误率及推测吸取率等各种
数据。
“Cycle Time”：每一片产
品的生产周期。
“Cycle Time”：每一元件的
贴装速度。
“Working Ratio”：机器运行的工作效率。
“Reset”按钮：单击此按钮可以清除掉上述各种生产信息。
“Start Time”：机器运行时
显示当前程序开始生产的
时间。
“Last Production Time”：最
后停止时间，运行中将显示
当前时间。
“Estimated End Time”：预
计完成生产计划的时间。
“Supply”：该区域的三个
项目分别向用户输出“PCB
送入时间”、“机器进板侧等
待机板的时间”以及“预定
计划剩余量”等信息。
“Assemble”：该区域分别向用户输出“实际贴装时间”和机器运行过程中的“出错停机时间”。
“Output Time”：在该区域的三个项目中分别显示的是“基板传出时间”、“基板传出等待时间”
“Main”标签
“Detail”标签
Operation training course for YG100 第 7页
和“已完成的产品数量等内容。
“Max Output”：着三个方框分别输出机器当前按照“整板”、“拼版”和“元件”为单位计算
的生产能力。

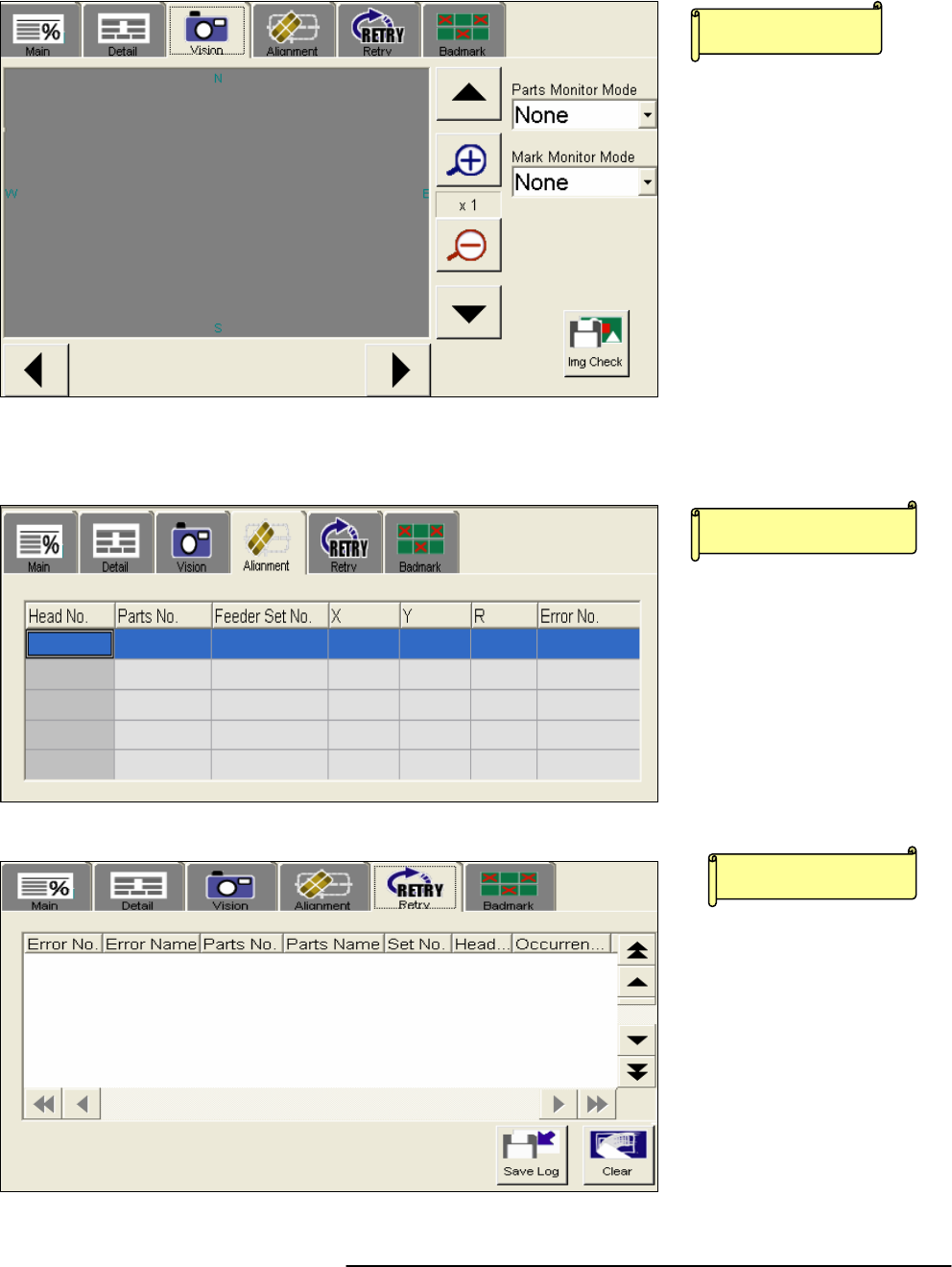

该标签项目可以即时
的显示出机器各个 Camera
随时捕捉到的影像。
“Parts Monitor Mode”用
户可以通过这个窗口选择
被贴装元件从 Multi Camera
种获得到的图像不同的显
示模式。如“Find Line、
Result、Search Area”等。
“Mark Monitor Mode”： 用户可以通过这个窗口选择机器从 Moving Camera 种获得到的
Mark 图像不同的显示模式。如“Find Line、Result、Search Area”等。
机器在生产过程中系统
通过“Algnment”画面即使
的显示每个 Head 当前时刻
贴装的元件通过 Camera 识
别后计算得出需要补偿的
X、Y 以及 R 值。
机器通过这个窗口显示
不良元件的抛料信息，包括
元件的编码、名称、安装站
位以及材料抛弃时使用的
Head 序号等信息。在这个窗
口中用户也可以选择右下
角的两个按钮可以把抛料
信息保存在 2.5’’软盘或这清除抛料信息。
“Vision”标签
“Algnment”标签
“Retury”标签
Operation training course for YG100 第 8页
该窗口向用户输出当
前生产的 PCBA 的
Badmark 识别结果，即每
一块拼板是否是坏板，如
果是坏板则机器不会对该
拼板贴装元件。用户可以
通过“Badmark Type”框
选择输出“Board＆Block
Bad mark 或 Local Badmark 识别的情况。
该窗口只有客户使用
Pick Posion 自动补偿功能
是才有意义，此时机器通
过这个窗口向用户显示每
个 Feeder 材料的吸取位置
补偿值，此功能一般在生
产 0402、0201(公制)等小
型 Chip 元件时才使用。
2.3.7 MIS 画面
“MIS”按钮按下后机器会显示“MIS”窗口，用于向用户输出机器生产的历史记录，
其中右包含“Error Log”、“Board Log”、“Program Log”几个子窗口，“Error Log”显
示机器运行时发生过的错误信息，如错误时间、错误代码、错误内容等；“Board Log”
显示当前每一块产品的程序名称、开始生产时间、结束生产时间、贴装时间、传送时间吸取率、
识别率等信息；“Program Log” 显示当前产品的程序名称、开始生产日期、结束生产日期、平
均贴装时间、平均传送时间、平均吸取率等信息，这里不再详述，用户可在机器运行时读取。
2.3.8 UNIT LOG 画面
“Unit Log” 按钮按下后机器会显示“Unit Log”窗口，在这个窗口中机器会向用户提
供按照“HEAD”、“Nozzle”、“Feeder”、“Conveyor”、“Parts”等分类的生产信息，包
括各种错误信息等，如“HEAD”中提供了该 Head 的下降次数、下降错误次数、错误
率、吹气次数……。这里同样不再详述，用户可在机器运行时读取。
“Pick Pos.”标签
“BadMark”标签
