Operation t r aining course for YG100 第 1 1 页 Hxx UpDown ：控制某个 T ray Head 的升降动作。 Hxx V acuum ：控制某 一个 T r ay Head 产生 或关闭真空。 STxx V acuum ：控制某 一个 T r ay S tation 产生 或关闭真空。 STxx Blow ：控制某一 个 T r ay S tation 产生或 关闭吹气动作。 *** …
Operation training course for YG100 第 10页

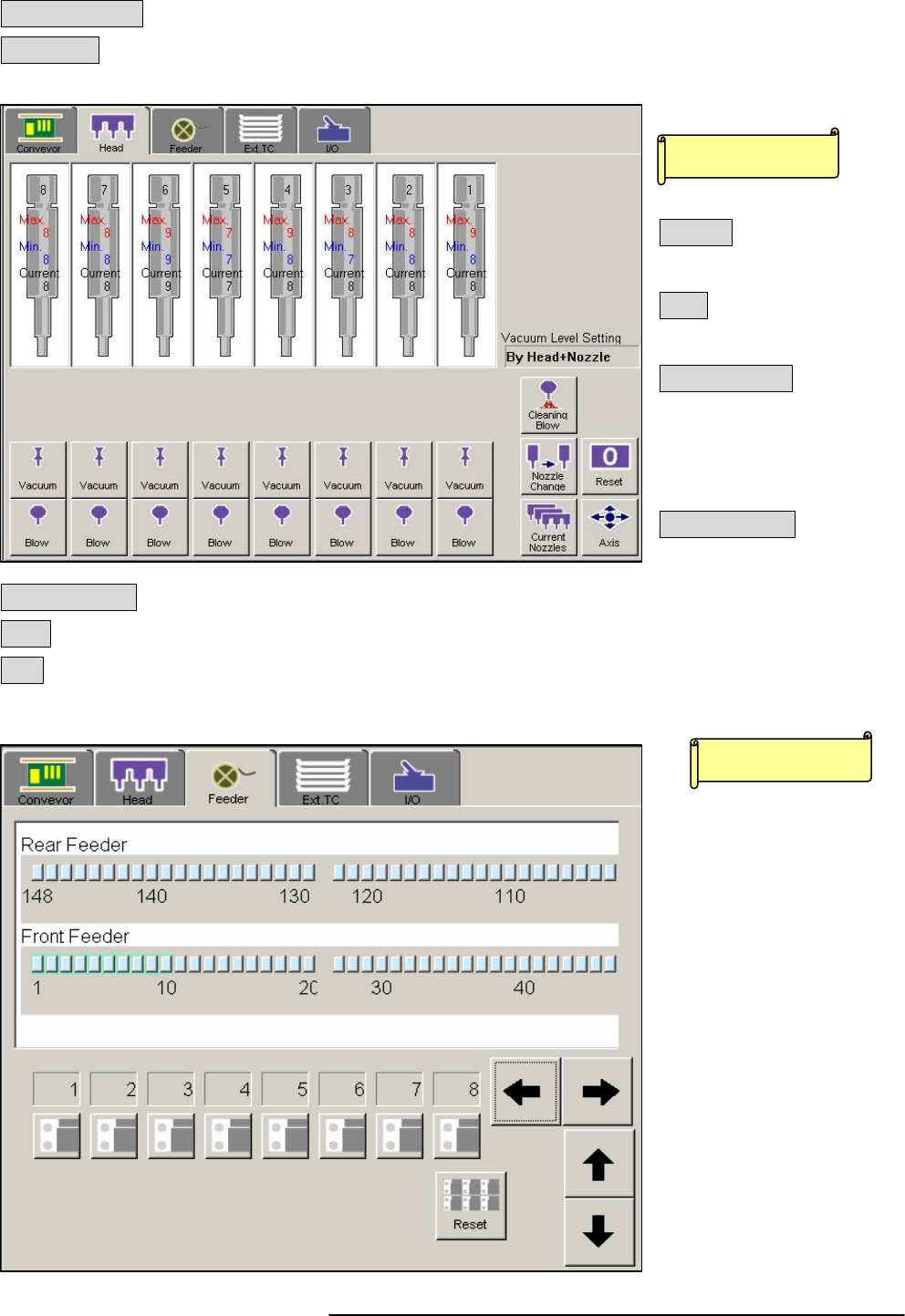

Entrance Stoper：升起或降下轨道上进板一侧的阻挡器。
Both Stage：该按钮按下后 Stage1 和 Stage2 的 Main Stpoer、Push UP、Board Clamp 将会一同绑
定动作，释放该按钮后两个 Stage 的 Main Stpoer、Push UP、以及 Board Clamp 可以单独控制。
Vacuum：使与之相应的
HEAD 产生真空。
Blow：使相应的 HEAD 向
外吹气。
Cleaning Blow：单击该按
钮机器会自动将吸嘴逐
一放入 Cleaning Unit 中
进行清洁。
Nozzle Change：手动执
行切换吸嘴动作。
Current Nozzle：显示当前每个 Head 上的吸嘴的型号。
Reset：用于刷新 Head 的真空值（即 Vacuum Level）。
Axis：选择 Axis 按钮系统会出现一个新的子窗口，用户可以单击其中的箭头键来实现对包括 X、
Y、Z 轴以及 W 轴等各轴的手动控制移动。
Feeder 标签窗口主要
提供手动使某一个 Feeder
站位吹气的功能，一般用
于机器保养后清洁并检查
Feeder Plate 上的每个站位
的 Air Joint。
图中数字编号表示向应
的 Feeder 站位，单击图中
数字下对应的按钮相应的
Feeder 站位即开始吹气。
也可以通过图中的箭头键
来改变 Feeder 的站位序
号。
“Head”标签
“Feeder”标 签
Operation training course for YG100 第 11页

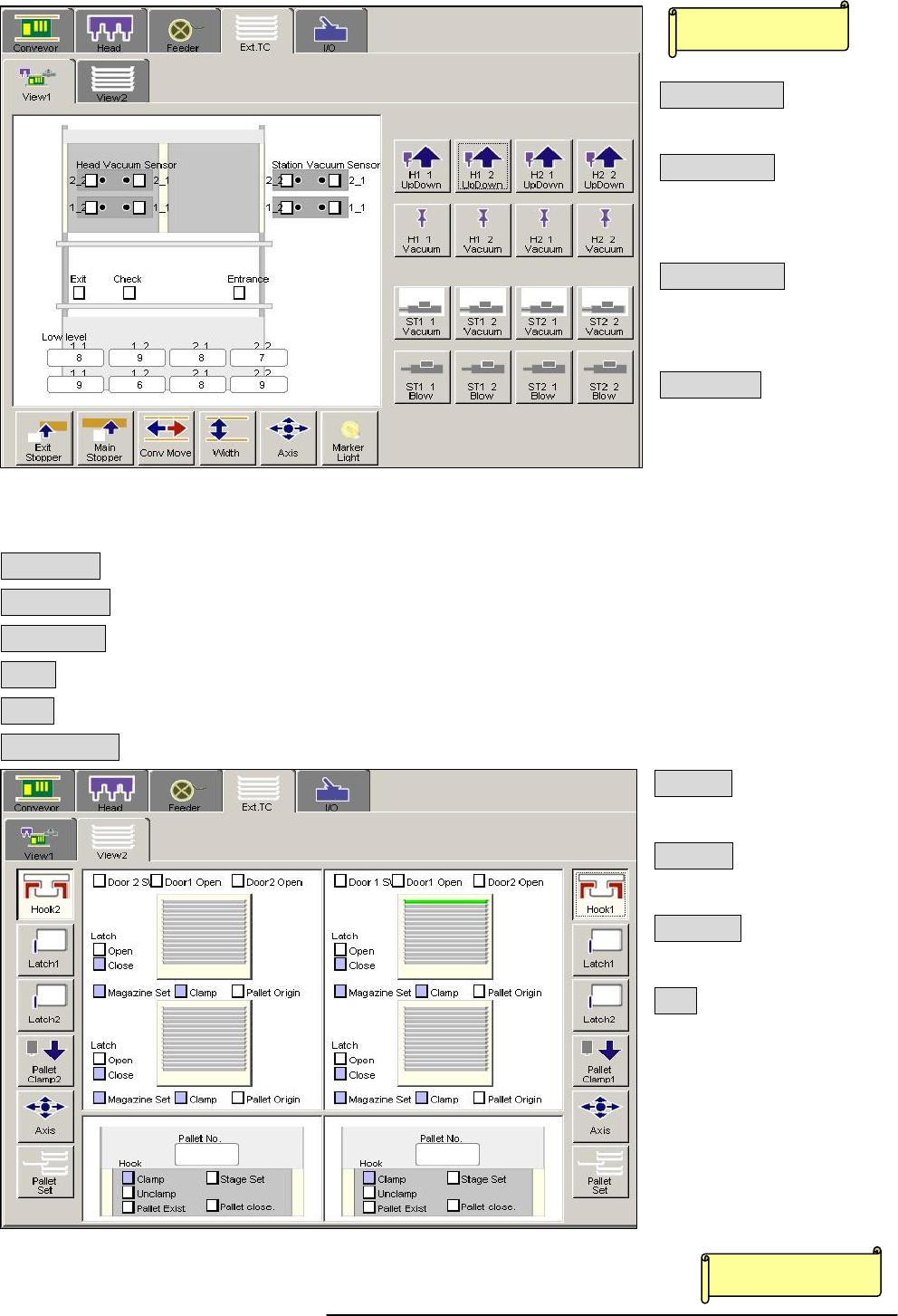

Hxx UpDown：控制某个
Tray Head 的升降动作。
Hxx Vacuum：控制某
一个 Tray Head 产生
或关闭真空。
STxx Vacuum：控制某
一个 Tray Station 产生
或关闭真空。
STxx Blow：控制某一
个 Tray Station 产生或
关闭吹气动作。
***
说明：上述叙述中
Hxx
表示
H1 1
、
H1 2
、
H2 1
、
H2 2
等，
H1 1
是指
Transfer1
的
Head1
；
H2 2
是指
Transfer2
的
Head2…
如此类推。
STxx
也同样类推。
Exit Stpoer：控制 YTF 轨道上出板一侧处的阻挡器升起或降下。
Main Stoper：控制 YTF 轨道上中间位置的主阻挡器升起或降下。
Conv Move：手动控制 YTF 轨道上送板皮带的运转，实现 PCB 的传送。
Width：手动调整 YTF 送板轨道的宽度，正常生产时机器会自动调整回程序中 PCB 的宽度。
Axis：用新弹出的窗口屏幕上的箭头键来控制各个移动轴的动作。
Marker Light：改变 YTF 上用于 Teach 坐标的 Marker 的灯光亮度。
Hook1/2：打开或合拢用于
抓住 Tray Plate 的爪子。
Latch1/2：打开或合拢夹住
Tray Plate 的 Latch。
Clamp1/2：打开或合拢夹
Tray Plate 的 Clamp。
Axis：选 择 Axis 按钮系统
会出现一个新的子窗口，
用户可以单击其中的箭头
键来实现对各轴的手动控
制移动。
Plate Set：拉出指定的 Trya
盘到吸料位置。
I/O 标签主要用于显示机器每个 Sensor 的感应状态，也可以控制各个
电磁阀的工作状态，该功能只有维修检测时使用，这里就不再赘述。
“Ext.TC”标签
“I/O”标签
Operation training course for YG100 第 12页
第三章 程序创建与编辑
3.1 PCB DATA（程序）的创建
3.1.1 PCB 名称输入

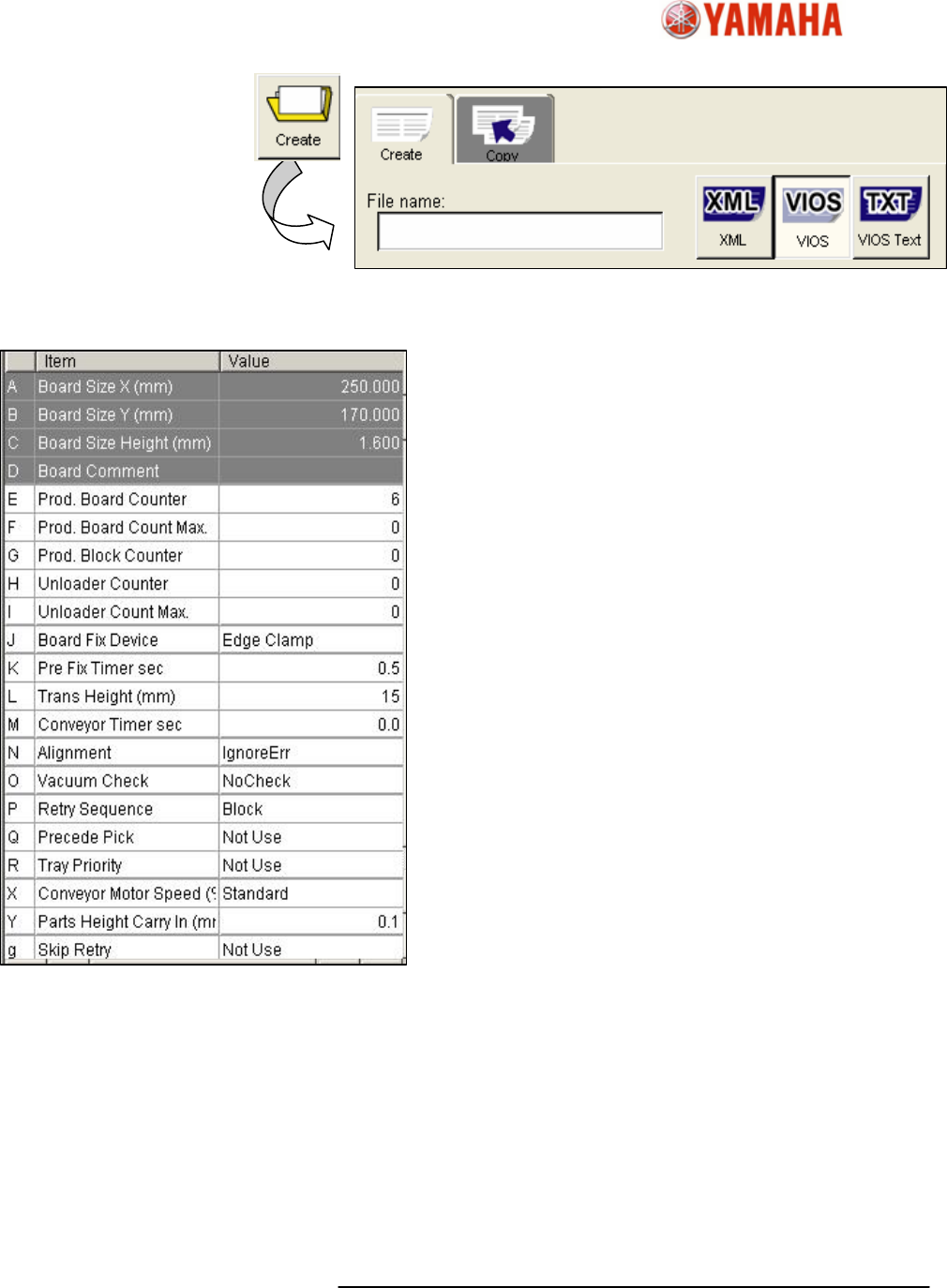

单击 “SETUP”下的
“Create”按钮在出现
的窗口中输入程序
名称再单击“OK”，
然后继续下述步骤。
3.1.2 PCB 板参数输入
Board Size
（
X
）
：指 生 产 的 PCB 在 X 方向上的尺寸。
Board Size
（
Y
）
：指 生 产的 PCB 在 Y 方向上的尺寸。
Board Size Height：指要生产的 PCB 的厚度。
Board Comment：对当前程序的说明性语句，对机器
运行不产生影响，如“For IBM Main Board”等。
Prod. Board Counter：产量计数器，每生产一块 PCBA
该数据就会自动累加 1（拼板则以整块计算）。
Prod. Board Counter MAX：以整块 PCBA 计算的计
划产量，机器产量达到该值后会出现报警提示产量
Prod. Block Counter MAX：以小拼板计算的计划产
量，机器产量达到该值后会出现报警提示产量完
成，设为 0 则表示无穷大。
Prod. Block Counter：每一整块 PCB 上的拼板数。
Under Counter：机器轨道出口处的产量计数器，此
处每有一块 PCBA 送出则自动加 1。
Under Counter Max：允许从轨道出口流出的产品数。
Board Fix Device：设定用于固定 PCB 的装置。
Pre Fix Timer sec：PCB 传送生产位置后传送皮带继续转动的时间，防止传送不到位或弹回。
Trans Height：设定 PCB 生产完毕后 P/U Table 下降一定的高度，以便 PCBA 被松开送出机器。
Conveyor Timer：轨道上感应 PCB 的 Sensors 信号延时，当 PCB 上有孔或较大缝隙影响到正常
感应时，可适当设定该参数以便消除影响。
Alignment：设定机器贴装材料时是否使用相机识别的功能。
Vacuum Check：设定机器运行时是否通过真空检测来判断材料是否被正确吸取。
