91.(右图 2)中“Comp. Threshold”表示?
A. 元件灰阶大于30机器判定为OK.元件灰阶小于30机器判定为NG
B. 元件灰阶大于30机器判断为白色,小于30机器判断为黑色
C. 元件灰阶小于30机器判定为OK.元件灰阶大于30机器判定为NG
(右图 2)
92.(右图 2)中“Datum Angle”如果设定为180O则机器会发生如下响应?
A. 机器通过相机识别材料时吸嘴会旋转180度后再进行识别
B. 机器识别材料时机器会将N-S-W-E四个方向标示旋转180度
C. 机器通过相机识别材料后吸嘴会旋转180度后再进行贴装
93."POINT FIDUCIAL"在贴装什么元件时使用较好？
A.BGA B.QFP C.SOP D.CONNECTOR
94.在使用“4LOCAL”功能时，在“MOUNT”菜单上“FID”一栏应该输入?
A.4LOCAL-M
B.4LOCAL-S
C. 0
D.以上都不对
95.贴片角度为0度时,如果要反时针方向转90゜应输入
A、+90゜ B、-90゜ C、270゜
96.在设定Fiducial 时若第一个点与第二个点相同，在Mark 1& Mark 2一栏里可以输入?
A、1，2B 1，0C、1，1
97.机器是否有Screen saver(屏幕显示节省装置)设定
A、有 B、没有 C、有，但不能随意设定
98.(右图 3)中标注的“E”表示的意义是?“D”表示的意义是?
A.LEAD WIDTH
B. RULER OFFSET 右图 3
C.RULER WIDTH
99.(右图 4)中“Pre Fix Timer”表示的含义?
答：
右图 4
100.(右图 4)中“Trans Height”表示的含义?
答：
***选择题及填充题***
Revised By: S W LO
Date: Aug 2005
Issue: 2
7
101.(右图 5)中“Surface Type”设定“Reflect”表示的含义?
答：
右图 5
如果设为“No-reflect”则表示的含义
答：
102.(右图 5)中“Search Area(X)”和“Search Area(Y)”分别表示?
答：
103.根据下面左图所示,完成右图中的各项参数.( 附:下图中A=150mm ,B=100mm ,C=25.5mm ,D=20mm.)
104.(右图 6)中,在TEACH元件坐标时，下图中的按钮“STEP MODE”按下后对机器的作用?
答： 右图 6
105.(右图 7)中,请说明由图中“I”和“N”两行参数的意义?
答：
右图 7
106、在保养FNC吸嘴时，清洗完后，装配时应注意飞行齿轮与固定齿轮
应重合。
107.使用YTF吸着物料时，有吸不稳掉料现象。此时可能是
问题，可通过调查真空感应器的灵敏度来解
决
108、使用TRAY物料时，在拾取吸料位置时，应从 位置为拾取中心点。
109、 在更换FILTER时，
，然后将CAP压入。注意1、8号“O”圈与2~7号“O”
110、 在编辑规则的BGA时，应选
。编辑不规则自定义的BGA时，应选 并根据其形
状
111.YV180XG机PICKUP坐标在使用Teach方式，X方向坐标可修改，Y方向坐标 （可/不可）修改。
112、Mount坐标示教时，使用一点示教，直接将十字光标对准PATTEN中心。按下
键即可，使用两点示教，可
标对准PATTEN一个角，按下POINT，再移动光标至另一对角按POINT，再按Teach键即可。
113、调元件数据库时，进入数据库按
接着点 ，再点 ，选择所需元件，再按 ，调入
元
115、打开机器电源之前先检查机器CONVEYOR TABLE上有无杂物，FEEDER是否安装 ，SAFETY COVER是否
EACH NOZZLE有无正确装。
114、元件ALGNMENT TYPE SETTING中，一般R、C设为
。MELF 设为 ，三板管设为
***填充题***
答案板
Revised By: S W LO
Date: Aug 2005
Issue: 2
8
***分析计算题***
116.(右图 8)所示的PCBA为2连板设计，请计算在YV100Xg机器贴装时“BOARD／OFFSET”中 Block 2
Block1和Block2的X、Y以及R值分别是多少？
Block 1 Block 2
X: X:
Y: Y:
R: R:
右图 8
答:
答:1. 23
答:
117. ***是非题*** ( 在下面空栏填写"〤"或"√")
1. 在Part 信息中进行元件复制,只是将元件名称copy,而不会copy里面的各项设定。( )
2. 在Mount 信息中要对多行信息进行copy必须利用Assistant工具中的Row EDIT/select all rows功能。( )
3. Assistant工具中Row EDIT/delete与clear没什么区别。( )
4. Assistant工具是不可以同时修改所有元件信息里的某一相同选项的设定。( )
2. 在PART信息中,如何进行多行元件信息复制,请简述其步骤?
5. Assistant工具不能用来修改某一元件设定或座标位置。( )
6. 在PART信息与Mount信息中Assistant工具的选项是不一样的。( )

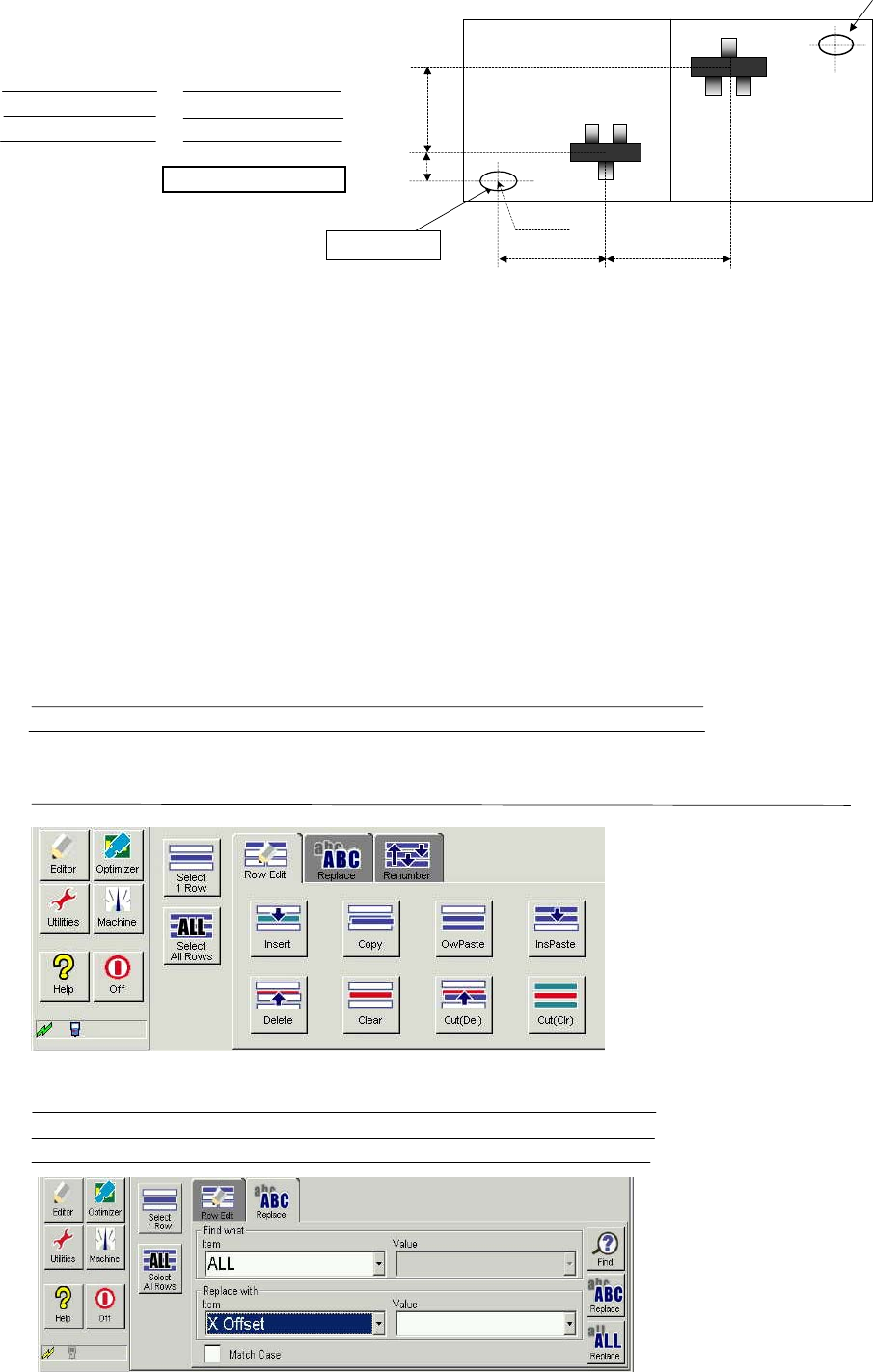

118. 参考以下图形回答问题.
1. 在PART信息中,请简述Assistant工具/ROW EDIT下Cut(Del)与Cut(Clr)有何不同?
3. 请简述Assistant/REPLACE/X Offset选项表示什么意思?
40mm
15mm
40mm
PCB ORIGIN
35.5mm
（0，0）
Revised By: S W LO
Date: Aug 2005
Issue: 2
