：试印刷一块板。 ：测试 2D 检查 ：夹钢网，用气缸固定钢网。 ：生产历史数据管理。 ：顶针位置设定，顶针插孔位按矩阵排列，在程序中可设定每个顶 针的位置，下次调用程序后，可按此画面中的位置放顶针。 ：程序管理器，可 copy\delete 程序。 ：系统参数的备份与还原。 2 、印刷程序制作画面 1 ） BOARD: A: 板长度，要正确输入，因为主挡块位置由伺服马达根据长度来控制，以 便使板停在轨道中心。 YVPXg 培训 教 材…

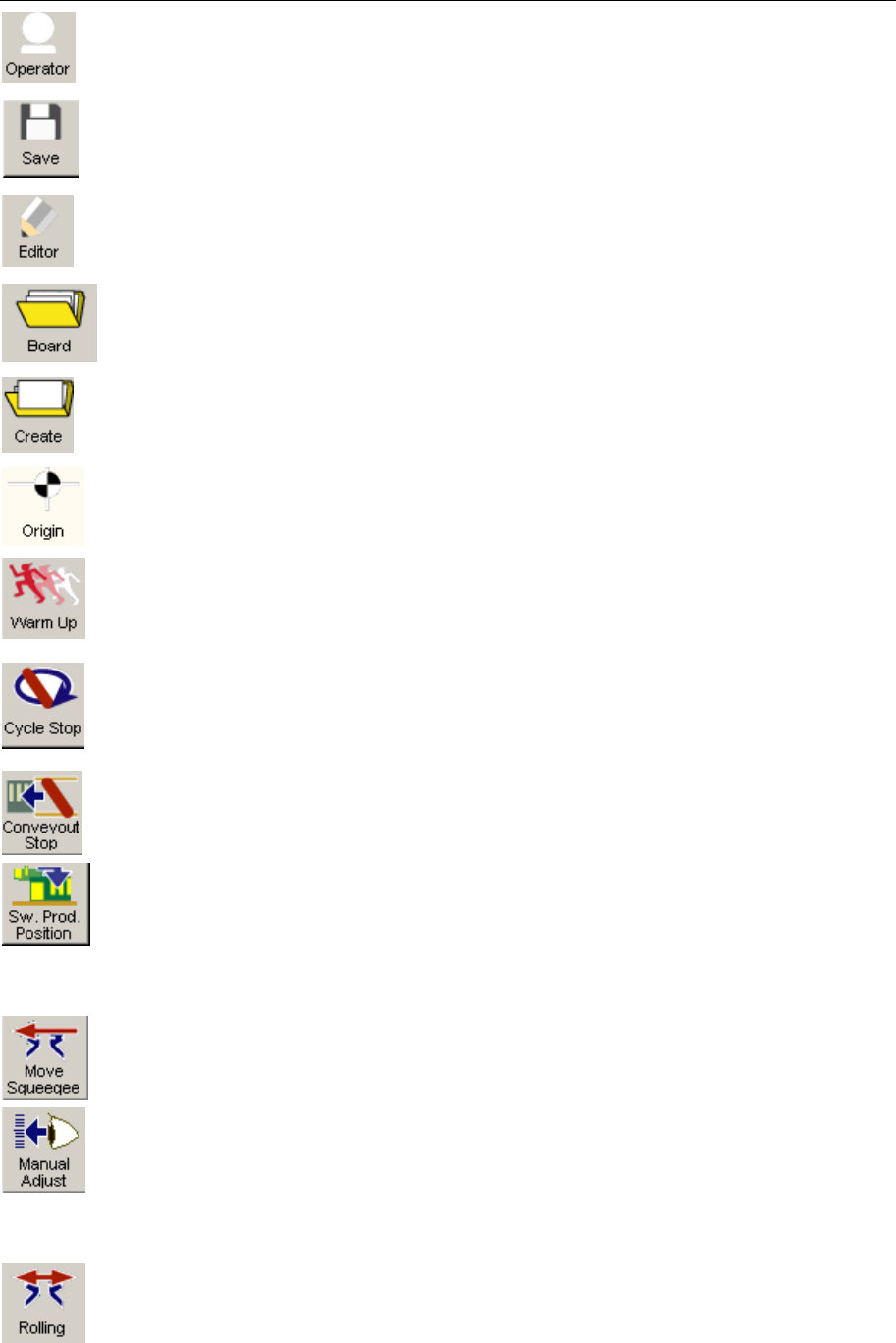

：用户密码输入栏，开机后须在此选择用户并输入密码。
：保存程序栏，YVP-Xg 只能用 TXT 格式文件。
：离线编程器，在 YVP-Xg 上可用来转换 Gerber File.
:调用新程序。
：创建新程序，只创建 TXT 文本格式文件。
：机器回原点。开机后必须先回原点。
：暖机，一般需暖机十分钟。
：印刷完一块板后，TABLE 不下降，板会停留在轨道固定位置。
：出板停止，刷完一块板后不再自动进板。
：软件设定的等待位置，按此按钮，机器会到系统设定的位置等待，
便于操作者放顶针，钢网及加锡膏。
：移动刮刀，将刮刀移到机器的前端或后端。
：手动调整，在程序编好后，装好钢网。按此键，机器会自动对钢
网，若发现没对准，可用旁边的按键对 X、Y、Z、R 补正。
：印刷滚动。在正式印刷前，先滚动锡膏，使其成条状，能更好的
与钢网及刮刀接触，能保正印刷效果。
YVPXg 培训教材概要 7/19
Date: 18 Jan 2006

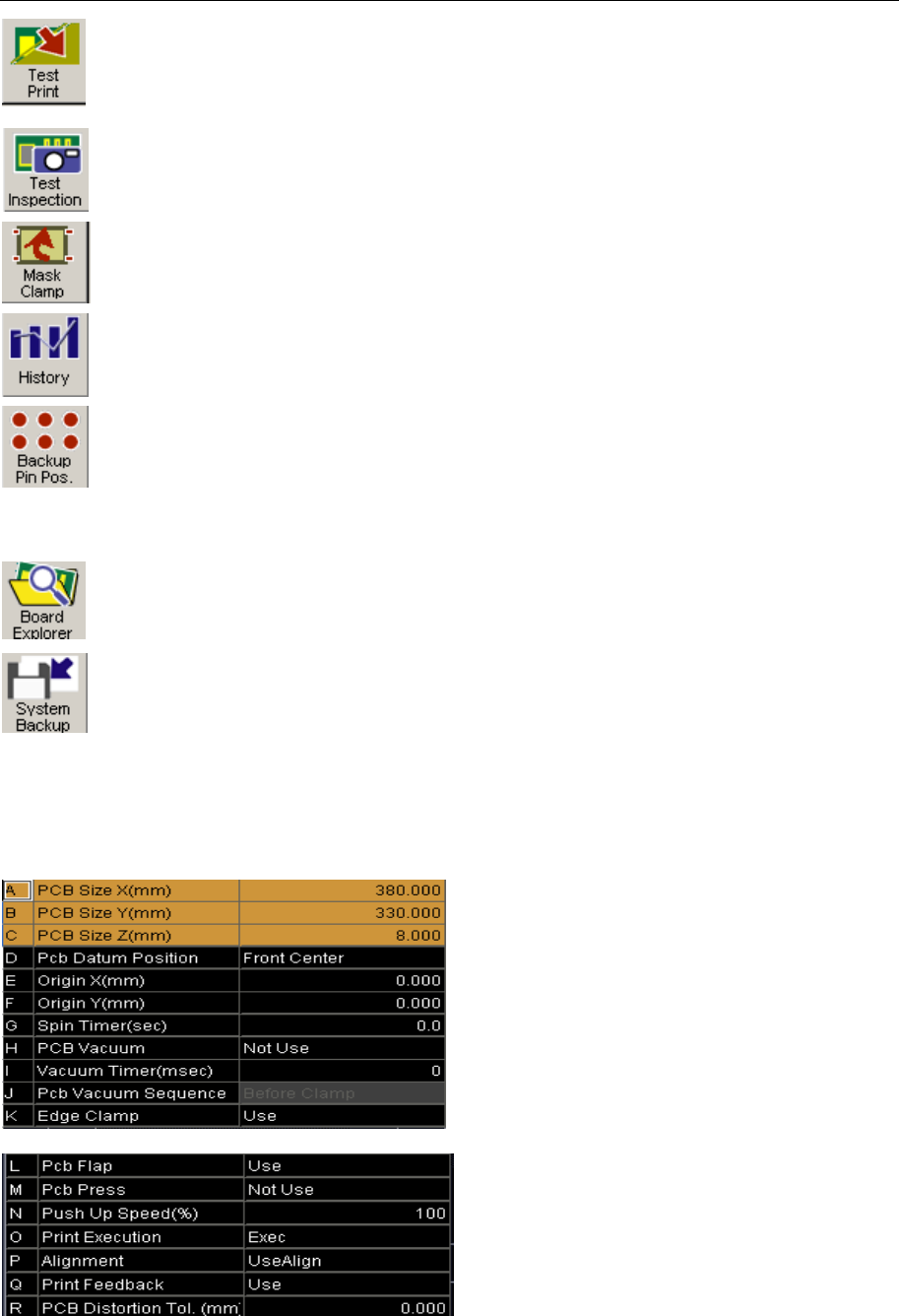

：试印刷一块板。
：测试 2D 检查
：夹钢网，用气缸固定钢网。
：生产历史数据管理。
：顶针位置设定，顶针插孔位按矩阵排列，在程序中可设定每个顶
针的位置，下次调用程序后，可按此画面中的位置放顶针。
：程序管理器，可 copy\delete 程序。
：系统参数的备份与还原。
2、印刷程序制作画面
1）BOARD:
A:板长度，要正确输入，因为主挡块位置由伺服马达根据长度来控制，以
便使板停在轨道中心。
YVPXg 培训教材概要 8/19
Date: 18 Jan 2006
B:板宽度，轨道根据其值来调节
C:板厚度。
D:板的理论原点位置，假设原点位置，有七种情况，在板正中心，前左方，
前右方，前中心，后中心，后左方，后右方。
E,F:板的实际原点位置，以理论原点为（0，0）点。
G:进板到位延时，板到主挡块后继续传送一段时间。
H:板的真空吸附，是选项装置，主要用在薄板定位。
K:边定位的使用
L:副翼装置的使用
N:PU 轴上升下降的速率系数
O:是否执行印刷。
P:是否要视觉校正
Q:是否要印刷反馈，主要控制刮刀压力，刮刀由气缸和伺服马达控制下降，
马达会受到反作用力，使得马达堵转电流发生变化，电流与压力有关系，
控制电流的大小就控制了刮刀的压力。
R:板的容许弯曲程度。

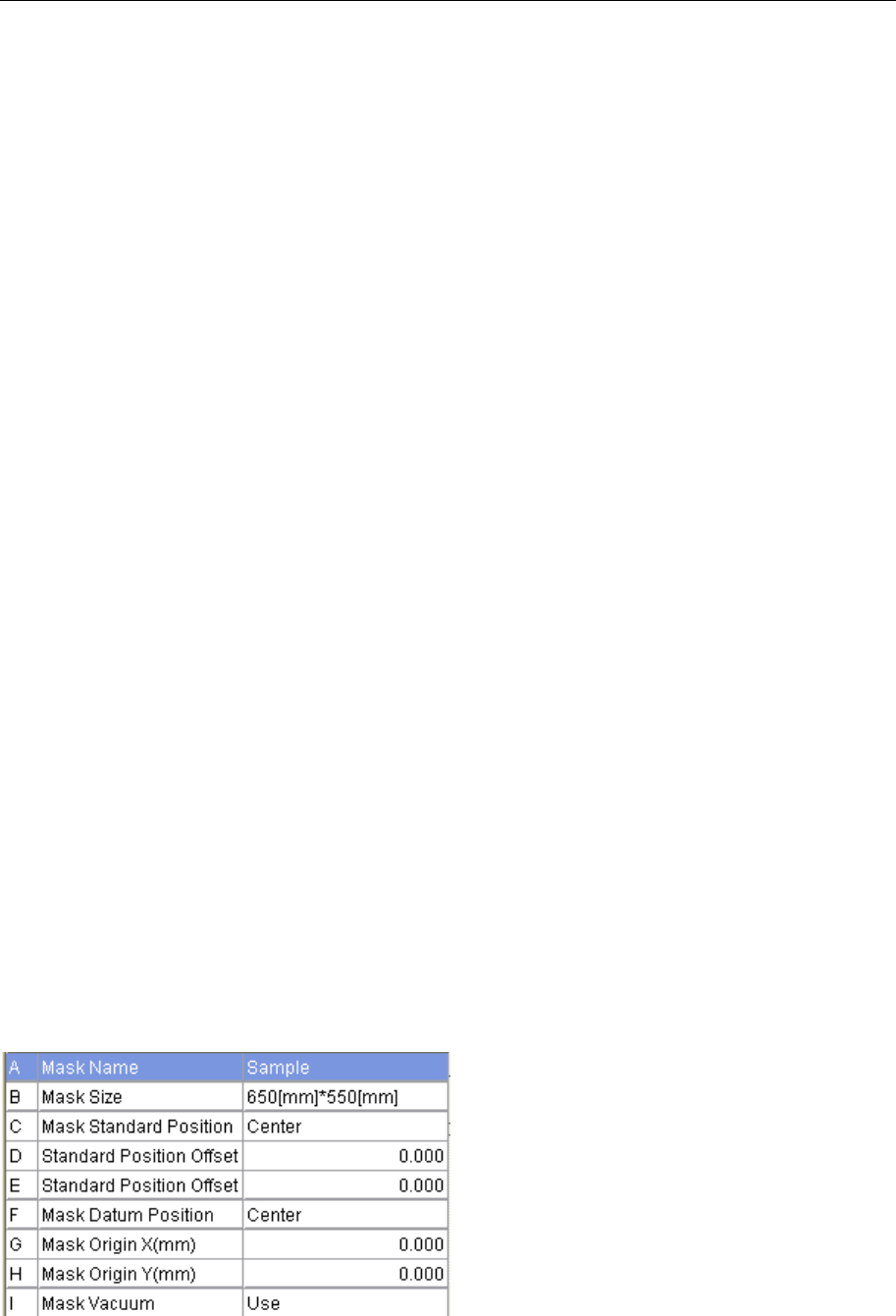

2）MARK
A:钢网的注释名称，可以不要。
B:钢网的尺寸，有五种尺寸。736*736（mm）750*650(mm)550*650(mm)
