Operation training course for Xg Series 13 Fixed PCB ： 当选择了某一产品的程序后， 机器优化当前程序时会参考所选择的 “ Fixed PCB ” 程序， 将两个 程序中相同的材料分配到相同的站位，当 Feeder Set 参数选择“ Move ＋ Fixed Data Match ”时有 效。 Feeder Set ：有“ No ” 、 “ All Feeders Fixed ” 、…
Operation training course for Xg Series 12
5.程序的转换与优化
5.1 程序的转换

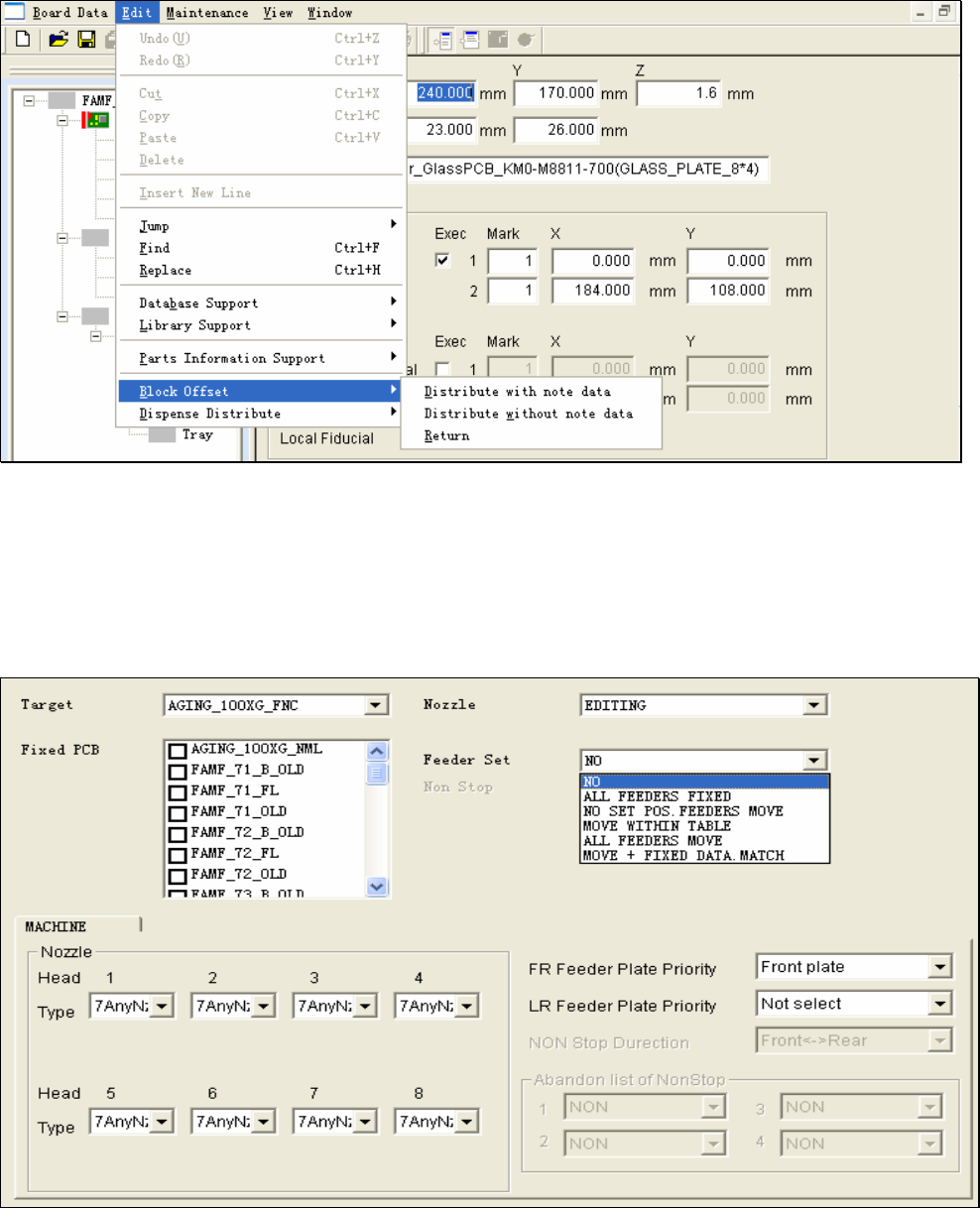

Distribute with note data：将拼板程序扩展为整板程序，同时保留“Note Data”以便需要时重新返还到拼板
程序。
Distribute without note data：将拼板程序扩展为整板程序，同时不保留“Note Data”以后不可以重新返还到
拼板程序。
Return：将通过上述“Distribute with note data”方式扩展的程序返回复原到拼板程序。
5.2 程序的优化
Target：通过选择框右边的三角箭头选择要优化的程序。
Nozzle：选择“Free”则机器根据需要自动分配每一 Head 的吸嘴类型，选择“Current”则机器优化程序时
按照当前的吸嘴配置情况执行，不会重新分配吸嘴，选择“Editing”则可以通过左下方的项目人为地选择
某一个 Head 使用某一种吸嘴。
Operation training course for Xg Series 13
Fixed PCB：当选择了某一产品的程序后，机器优化当前程序时会参考所选择的“Fixed PCB”程序，将两个
程序中相同的材料分配到相同的站位，当 Feeder Set 参数选择“Move＋Fixed Data Match”时有效。
Feeder Set：有“No”、“All Feeders Fixed”、“No Set Pos. Feeders Move”、“Move Within Table”、“All Feeders
Move”、“Move＋Fixed Data Match”等 6 种选择，下面分别叙述其意义。
No：机器进行程序优化时不会改变“Mount Data”的贴装顺序，而是根据原来的贴装顺序适当地分配材料
的站位，来达到优化的目的。
All Feeders Fixed：优化程序时所有 Feeder 位置按照优化前的设定站位不发生改变。
No Set Pos. Feeders Move：优化前程序中没有设定具体站位的 Feeder 由电脑自动分配位置，已经设定好
位置的 Feeder 则不改变其位置。
Move Within Table：优化程序时 Feeder 可以移动，但仅限于在当前的 Table 内移动。
All Feeders Move：所有 Feeder 在优化程序时有电脑根据具体情况自动分配位置。
Move＋Fixed Data Match：器优化当前程序时会参考所选择的“Fixed PCB”程序，将两个程序中相同的材
料分配到相同的站位。
6．其他
１．Feeder使用方法及注意事项. 请参阅 Feeder maintenance guide .
２．机器维护保养. 请参阅《XG series maitennance manual》
３．机器简单故障的排除方法. 请参阅《XG Series Administrator Manual》.
４．机器维护工具及机器使用资料. Maintenance Tools和《Operation manual》
附：Training Schedule of Xg、Xg&YG 系列贴片机保养报告、Xg 系列培训测试卷各 1 份.
