3 ）月检查 镜头 检查每个镜头的照明单元光度是否正常，必要时需更换 轨道 检查轨道上各气阀的动作速度， 如有必要， 调节气阀， 检查并 调整轨道上传感器的位置 Puch-up 将工作台拆下，清洁工作台表面 轴系 清洁丝杆，导轨上的异物，并加润滑油 控制箱 清洁控制箱内异物并检查接头是否插好 4 ）半年检查 抽风机 清洁抽风机内的过滤棉，有必要更换 软驱 用磁头清洁器清洁软驱 W 轴同步 皮带 检查皮带是否同步，并调节皮带张力 钢网吸附…

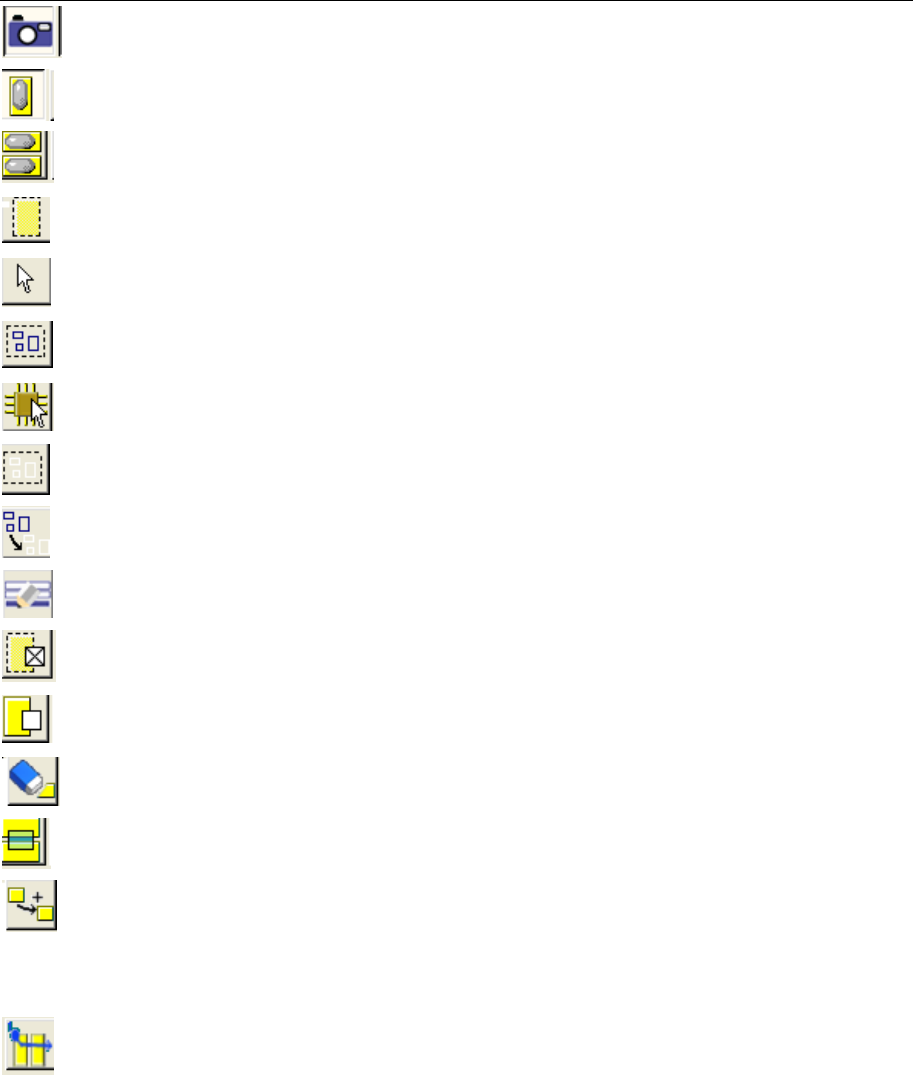

：在图形中显示或隐藏视野坐标。
：在图形中显示或隐藏焊盘。
：在图形中显示或隐藏桥联。
：在图形中显示或隐跳过的目标体。
：选择一个目标体。
：选择一组目标体。
：选择相同的目标体。
：取消选择的目标体。
：取消选择的所有目标体。
：编辑对话框。
：跳过目标体。
：不跳过目标体。
：删除选择的目标体。
：创建桥联，要先选择两个相同的目标体。在它们之间生成桥联。
：拷贝功能，在做 IC 等元件时，先定义一个引脚，再用此功能拷贝出
一组引脚。
：编辑引脚号。
五．消耗品的更换
1）清洗钢网纸的更换。
装清洗纸的时候注意方向，按照侧面的图示正确安装。装完后，在手动开
关里卷动纸，看是否能正常转动，若过松，纸会打滑，因为有传感器检测，
在自动运行时会报警没有纸。相反，过紧，会拉断纸或其他部件。
YVPXg 培训教材概要 17/19
Date: 18 Jan 2006
2）清洗液的更换
清洗液注意要按 YAMAHA 要求使用酒精溶液，使用其他溶液可能会导致喷
射阀损坏。注意液面要高于传感器位置，否则，自动运行时会报警。
3）刮刀片的更换
随机来都配有刮刀，平时不用时注意保护好刮刀片，防止刮划。使用一段
时间后，若刮刀片破损，造成印刷不良，可将其拆下，翻转 180 度用另一
边，若两边都用坏，则需换新的刮刀片。
六．机器维护及保养
1）日检察
气压 检查输入气源压力是否在 0.5MPa,轨道变夹压力在 0.3MPa 左右
轨道 清洁轨道上的焊膏和其它异物，检查顶针不要靠近轨道可动边
刮刀 检查刮刀是否上好，刮刀片是否有异物及刮划，用完后及时清洁
清洗 检查钢网纸是否正确安装，清洗液是否加
钢网 检查钢网上是否有异物，刮划。钢网阻挡块是否按钢网尺寸放好
焊膏 注意将焊膏解冻到室温并搅拌均匀后使用
2）周检查
气源 检查并清洁输入气源过滤棉
镜头 检查镜头上是否有异物，用镜头纸清洁
X,Y,Z,R 轴 检查丝杆，导轨上是否有异物，及时清洁
W 轴 检查丝杆，导轨上是否有异物，及时清洁，防止轨道变形
PU 轴 检查 PU 轴上下是否顺畅
MS 轴 检查丝杆，导轨上是否有异物，及时清洁
SY 轴 检查丝杆，导轨上是否有异物，及时清洁
YVPXg 培训教材概要 18/19
Date: 18 Jan 2006
3）月检查
镜头 检查每个镜头的照明单元光度是否正常，必要时需更换
轨道 检查轨道上各气阀的动作速度，如有必要，调节气阀，检查并
调整轨道上传感器的位置
Puch-up 将工作台拆下，清洁工作台表面
轴系 清洁丝杆，导轨上的异物，并加润滑油
控制箱 清洁控制箱内异物并检查接头是否插好
4）半年检查
抽风机 清洁抽风机内的过滤棉，有必要更换
软驱 用磁头清洁器清洁软驱
W 轴同步
皮带
检查皮带是否同步，并调节皮带张力
钢网吸附
装置
更换钢网吸附装置真空发生装置的过滤棉
END
YVPXg 培训教材概要 19/19
