95.RENUMBER功能中两个选项是什么意思?
答:
96.讲述设备开机的基本步骤
答:
97.关机基本步骤
答:
98. MARK参数定义主要有哪些部份？
答:
99. 如何将生产历史记录（Mis、Unit log、Part)全部清除?
答:
100.FEEDER的PITCH如何调整?
答:
********END********
Customer Trainee Name: WKKES Trainer Name:
Date: Date:
将此考试题目与WKK工程报告一并提交
8
Issue: 2
Revised By: S W Lo
Date: Aug 2005
Operation training course for YG100 第 1页
WKK WKK ENGINEERING SERVICE LTD
A MEMBER OF WKK GROUP
TEL: (852) 2357-8888 FAX: (852) 2793-1836 TELEX: 36810 WKKL HX
YG100A/B操作培训课程概要
Operation Training Course for YG100A/B
Conducted by: Date:
Acknowledged by: Date:
Date: Oct, 2005
Operation training course for YG100 第 2页

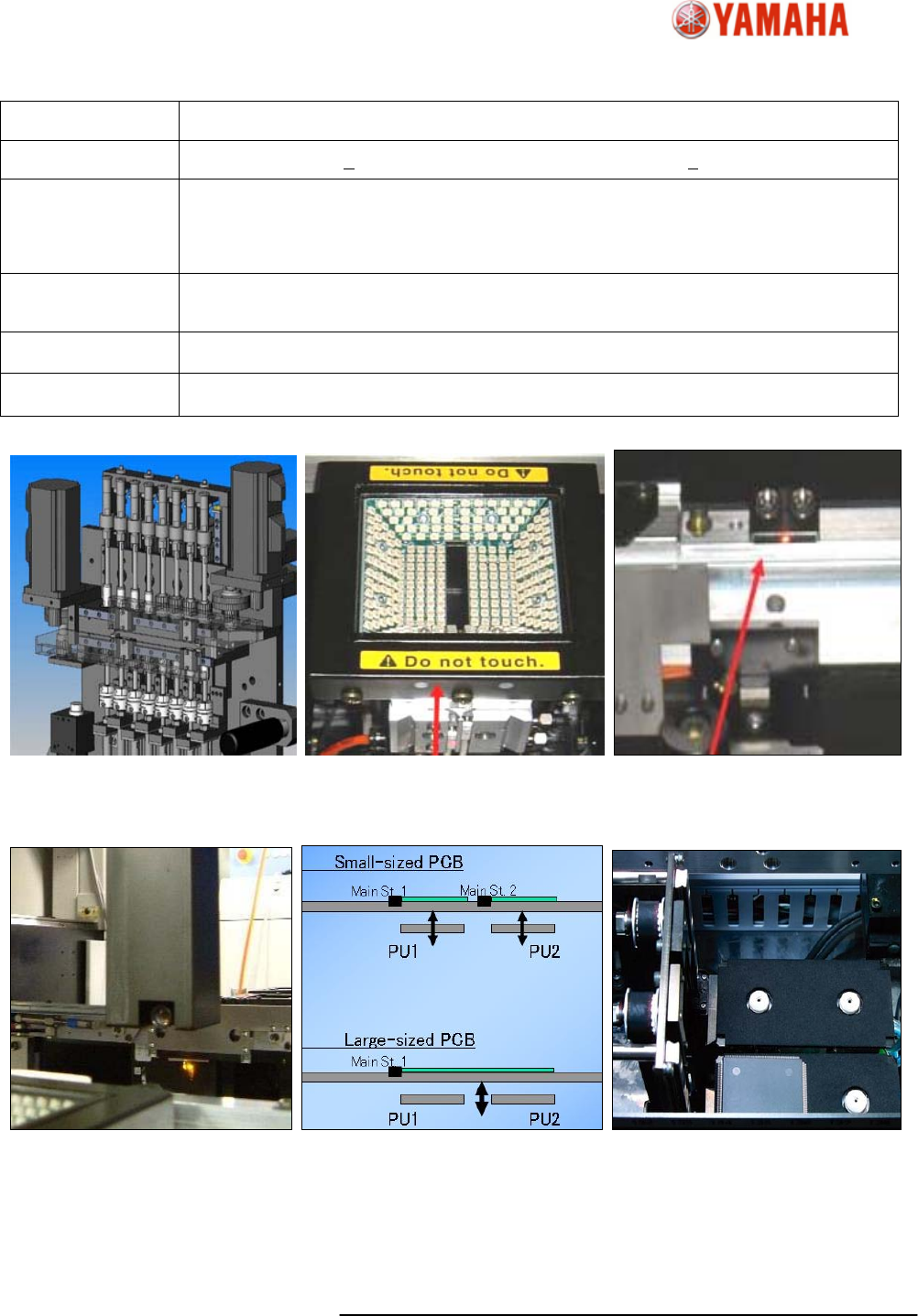

第一章 YG100A/B 贴片机简介
1.1 YG100A/B 贴片机主要性能参数
表1 主要性能
机器外形尺寸 L：1650 mm W：1562 mm H：1850 mm(包括信号灯塔)
贴装精度 绝对精度(μ+3σ):+0.05mm／CHIP、QFP 重复精度(3σ):+0.03 mm／CHIP、QFP
可贴装元件
配置 31mm 多视觉相机：0402(公制)~31mm 元件 长接插件：L100mm*W31mm
配置 45mm 多视觉相机：0603(公制)~45mm 元件 长接插件：L100mm*W31mm
可贴装 PCB 尺寸
配 DYTF 或 SATS：最大 L460mm×W440mm 最小 L50mm×W50mm
配 DYTF+SATS 或配 WAT S 最大 L460mm×W mm330 最小 L50mm×W50mm
贴装速度 最佳条件：0.15S/Chip IPC9850 条件：17700Chip/h（以 1608Chip 换算）
机器重量 约 1.63 吨(仅限主机)
1.2 YG100 主要更新构件
图一 YG100 Head Unit 图二 新型 Multi Camera 图三 改进的 PCB Sensor
改为马达控制克服了气缸机 扩大了可识别元件的范围， 体积更小不干扰顶针的放
构对气源质量要求高的缺点 也增强了 LED 的防尘性能 置，PCB 感应更稳定可靠
图四 新增的 Side View 相机 图五 生产尺寸较小产品时改进的 图六 改进的 D-YTF 其 Station 在
可以检测元件的厚度,,可以避 双 PU 轴结构将 PCB 传送时间缩短 X\Y 方向上不再运动,避免了小型
免把发白的吸嘴误判为元件 为单 PU 结构的 1/2 提高了生产效率 BGA 等元件在运送的过程中掉落
由于篇幅的限制，对 YG100 机器于较早型好设备的更多改善（诸如 Moving Camera Lighting
Unit、New Lighting + Lighting special control 等）这里不再详述，用户可在使用中体会到。
