Operation training course for Xg Series 13
Fixed PCB：当选择了某一产品的程序后，机器优化当前程序时会参考所选择的“Fixed PCB”程序，将两个
程序中相同的材料分配到相同的站位，当 Feeder Set 参数选择“Move＋Fixed Data Match”时有效。
Feeder Set：有“No”、“All Feeders Fixed”、“No Set Pos. Feeders Move”、“Move Within Table”、“All Feeders
Move”、“Move＋Fixed Data Match”等 6 种选择，下面分别叙述其意义。
No：机器进行程序优化时不会改变“Mount Data”的贴装顺序，而是根据原来的贴装顺序适当地分配材料
的站位，来达到优化的目的。
All Feeders Fixed：优化程序时所有 Feeder 位置按照优化前的设定站位不发生改变。
No Set Pos. Feeders Move：优化前程序中没有设定具体站位的 Feeder 由电脑自动分配位置，已经设定好
位置的 Feeder 则不改变其位置。
Move Within Table：优化程序时 Feeder 可以移动，但仅限于在当前的 Table 内移动。
All Feeders Move：所有 Feeder 在优化程序时有电脑根据具体情况自动分配位置。
Move＋Fixed Data Match：器优化当前程序时会参考所选择的“Fixed PCB”程序，将两个程序中相同的材
料分配到相同的站位。
6．其他
１．Feeder使用方法及注意事项. 请参阅 Feeder maintenance guide .
２．机器维护保养. 请参阅《XG series maitennance manual》
３．机器简单故障的排除方法. 请参阅《XG Series Administrator Manual》.
４．机器维护工具及机器使用资料. Maintenance Tools和《Operation manual》
附：Training Schedule of Xg、Xg&YG 系列贴片机保养报告、Xg 系列培训测试卷各 1 份.
--------------------------------------------------------完---------------------------------------------------------------------------
A MEMBER OF WKK GROUP
TEL: (852) 2357-8888 FAX: (852) 2793-1836 TELEX: 36810 WKKL HX
***填充题***
ML
YV100Xg L460mm×W mm L460mm×W440mm
YV88Xg L460mm×W335mm L460mm×W mm
YV100XTg L330mm×W mm L380mm×W330mm
YV180Xg L330mm×W330mm L380mm×W mm
YV100Xg
YV88Xg
YV100XTg
YV180Xg
答对数量:
题目共118条
对准 Feeder plate上的圆孔。安装时Feeder底部一定要与Feeder plate( )，否则会损坏Feeder及Feeder plate上的圆孔。
如果可以，在哪里调校？
前面Feeder Plate的最( )边，有一个气压调节阀,根据调节阀上的刻度调节Edge Clamp压力。
14、关机时，当显示屏出现( )时，方可关掉电源。
10、当PCB上有孔时，会影响传感器时PCB的感应，出现报警Conveyor error，此时应将程序中的( )延长。
12、在输入Mount data时，可以通过照像机寻找相应的贴片位置，在使用像机Tech mount data时，一定要识别( )。
11、当PCB上有电阻、电容及IC时，通常会先贴(电 )、(电 )，后贴( )。
13、清洗吸嘴之后，一定要重新测定机器的真空值吗？ (是/否)
15、制作机器上可使用的PCB程序软盘，首先要( )软盘，然后要通过 (Make Disk)作成VIOS格式。
16、安装Feeder时，要( )Feeder plate 上面的异物，然后双手拿住Feeder,将Feeder底部的两只PIN，
WKK
X
g
系列培训测试題目
1、机器可生产的PCB最大尺寸
WKK ENGINEERING SERVICE LTD
2、机器上最多可放多少个8mm Feeder
3、机器允许的PCB厚度最小( 0. mm )最大( .0mm )最大重量( 0. Kg )。
4、机器使用交流 ( V)电压,压缩空气应调为(0. )MPA
。
5、如果在机器内部进行操作时,一定要按下红色的( )停止 按钮,并打开( )盖 。
6、更换物料时，先要停止机器运行，并打开( )盖 。
7、通常可供机器使用的吸嘴型号为：
a.YV100Xg ( ),( ),( ), 74 , 76。
b.YV88Xg ( ),( ),( ), 64 , 65 , 66。
8、PCB定位方式有三种：1）PIN ,2）( ),3）( ) 。
9、Edge Clamp 压力是否可以调校？(是/否)
考试结果
Revised By: S W LO
Date: Aug 2005
Issue: 2
1
***填充题***
PCB Origin(A) XY
PCB Fiducal(C21) X1 Y1 (C11) X2 Y2
BLK Fiducal(C11) X1 Y1 (C12) X2 Y2
1.X Y R Comp No
2.X Y R Comp No
3.X Y R Comp No
1.X Y R
2.X Y R
2、软件设置的原因：1）真( )值,2）吸取料( )度,3）吸取料( )置,4）吸取料( )度,5）( )参数,6）( )数据。
按( )键生产。
22、MOUNT INFO
20、PCB INFO
1.R2125 Database No:
2.C1005 Database No:
3.C1608 Database No:
a.以Feeder plate上空气接合孔为界，空气接合孔以前的部位，毛控向( )扫。

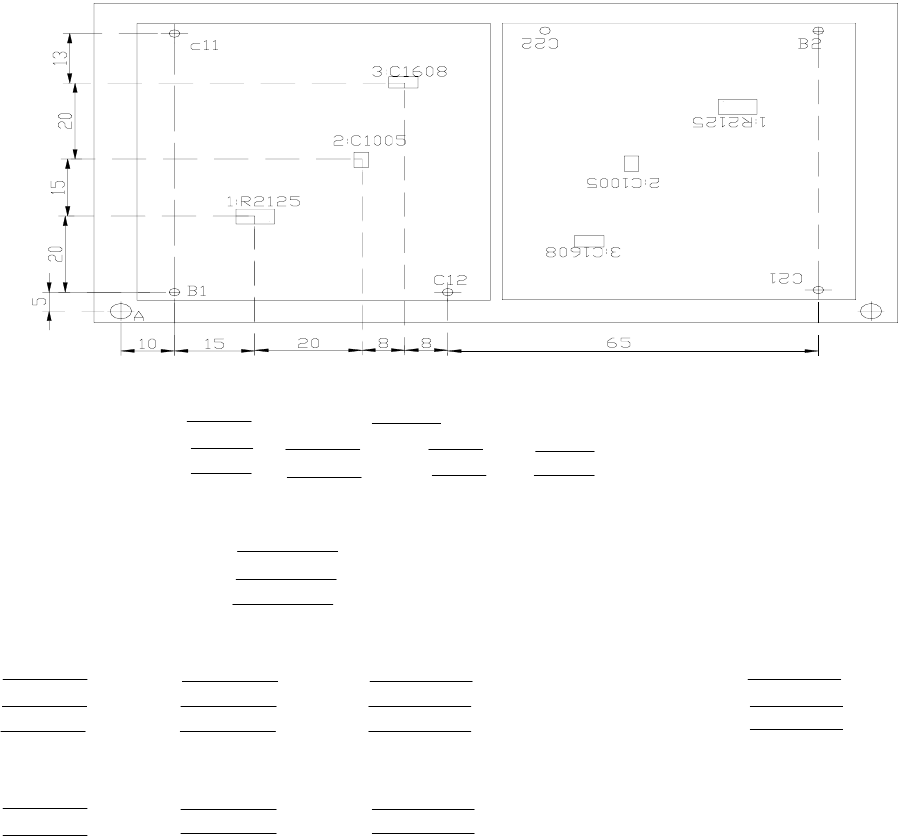

19、请参照图1完成以下程序。
17、清洁Feeder plate上的异物时，毛擦向外扫还是向内扫，为什么？
18、生产中，不要左右分开使用中的送料器，否则会造成吸取错误，如要查料或者接料，可以取出送料器的( )。
21、Parts INFO
23、BLK REPEAT INFO
24、如何使用Halfway Continue Function？
点击Set up → ( continue)，再点击( )上方Read 图标，读取资料，按OK退出。
B.空气接合孔以后部位，毛擦向( )扫，主要是要避免元件掉
25、生产中Fiducal Mark通不过时，可用什么方法继续生产？
当Fiducal Mark通不过时，机器会报警且停止生产，此时可以用鼠标点击屏幕上的影像，显示屏上出现
Fiducal Mark的( 像)和( 键)。使用方向键移动像机，使显示屏上出现的小方框刚好圈住
Fiducal Mark。按下( 键)，退出按( 键)可继续生产。
26、机器抛料通常由哪些因素引起的？
1、机器方面引起的原因有：1）真( )问题,2）( )嘴,3）供( )器,4）Up/Down( ),5）Shaft( )Unit。
Revised By: S W LO
Date: Aug 2005
Issue: 2
2
