88.定义PCB原点的原则
答:我们一般选择靠近 的PCB角上一个标记物做为原点，比如圆型中心，锡盘直角，这样以
便于知道PCB原点位置，便于编辑.
89. MARK标准如何要求及快速调好光度？
答: 1） 外型轮廓要规则。
2） 若为反射型则要求表面光亮度 ，平整。
3） 若为孔型则要求孔的 光滑。
4） 在MARK的周围 MM之内最好不要有与本MARK一致的物体干扰。
　　 5) 反射型MARK的中间轴光应调 ,两侧主外光调暗;不反射型MARK调整方法相反.
90.简述在YG200机器上如何将两台机器的程式合并成一台机器的程式?
答: 1) 打开" "B程式中座标和元件信息分别COPY到A程式上.
2) 更新A程式的 info信息.
3) 执行 程式后重调程式即可.
91. 请你提出可以使YG200程式优化方面的三点以上建议。
答: 1) 同时吸料. 使用TEACHING吸料位置;pick level&mount level要准确且相同类型物料设成一样.
2) 所排物料帐位尽量靠近 以减少行程.
3) 考虑将多板转成 板后优化来进行贴片.
4) 拆分用量多的物料,使吸头的利用率最大化.
二、分析计算题
92.如图所示的PCBA为2连板设计，请计算在YV100Xg机器贴装时“BOARD／OFFSET”中
Block1和Block2的X、Y以及R值分别是多少？(Pcb origin与小板原点Block 1重合)
Block 2
BLOCK 2:
X=
Y=
R=
BLOCK 1:
X=
Y=
R=
三、简答题.
93.请简述Assistant/REPLACE/X Offset选项表示什么意思?
答:
94.REPLACE功能中Replace ABC与Replace ALL有何不同?
答:
40m
m
1
5
m
m
40m
m
PCB ORIGIN
35
.
5m
m
（0，0）
7
Issue: 2
Revised By: S W Lo
Date: Aug 2005

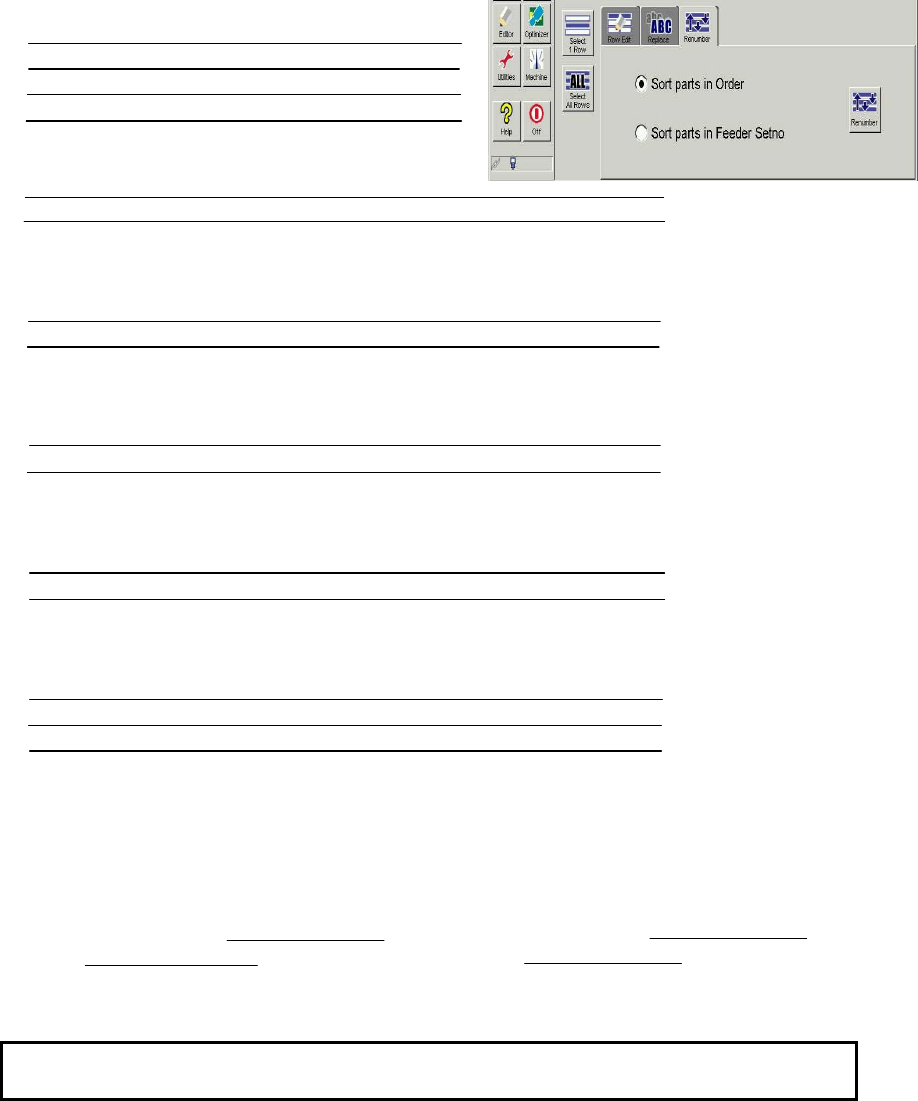

95.RENUMBER功能中两个选项是什么意思?
答:
96.讲述设备开机的基本步骤
答:
97.关机基本步骤
答:
98. MARK参数定义主要有哪些部份？
答:
99. 如何将生产历史记录（Mis、Unit log、Part)全部清除?
答:
100.FEEDER的PITCH如何调整?
答:
********END********
