Operation training course for Xg Series 1
WKK WKK ENGINEERING SERVICE LTD
A MEMBER OF WKK GROUP
TEL: (852) 2357-8888 FAX: (852) 2793-1836 TELEX: 36810 WKKL HX
Xg 系列操作培程概要
Operation Training Course For Xg-Series
Conducted by: Date:
Acknowledged by: Date:
Date: Sept, 2005
Operation training course for Xg Series 2
1、YV_Xg 系列贴片机简介
1.1 YV_Xg 系列贴片机家族成员
YV_Xg 系列贴片机包括 YV88Xg、YV100Xg、YV100XTg、以及 YV180Xg 等机型。上述各机型贴装速
度（如下表 1）、贴装精度（如下表 2）等都各有不同。本手册主要以 YV100Xg 机型为例讲述。
表 1 部分机型贴装速度
机器型号 YV88Xg YV100Xg YV100XTg YV180Xg
最佳贴装条件速度 / 0.18S/CHIP 0.135S/CHIP 0.095S/CHIP
IPC9850 条件速度 / 0.22S/CHIP 0.16S/CHIP 0.1188S/CHIP
表 2 YV100Xg 主要性能
机器外形尺寸 L：1650mm W：1408mm H：1850mm(包括信号灯塔)
贴装精度 (μ+3σ)：+0.05mm/Chip +0.05mm/QFP
可贴装元件(注 1)
0603~31mm 元件(标准配置下)、SOP/SOJ、QFP、PLCC、CSP、BGA
FNC 配置：基板进入机器前允许已贴装元件高度 4mm 以下，可贴装元件高度 6.5mm
标准配置：基板进入机器前允许已贴装元件高度 6.5mm 以下，可贴装元件高度 6.5mm
可贴装 PCB 尺寸
M 型： 最大 L460mm×W350mm 最小 L50mm×W50mm
L 型： 最大 L460mm×W440mm 最小 L50mm×W50mm
贴装速度 最佳条件：0.18S/Chip 1.7S/QFP IPC9850 条件：0.22S/Chip（以 1608Chip 换算）
机器重量 约 1.6 吨
1.2 YV100Xg 主要构件
图一 YV100Xg Ejector Assy 图二 YV100Xg Feeder Floating Sensor
图三 YV100Xg Head、Multi Camera 图四 Yv100Xg Moving Camera
Operation training course for Xg Series 3
2.操作安全事项
2.1 操作安全
※ 使用机器前请先阅读机器附带操作手册的安全事项部分.
※ 拆装 Feeder 或操作者身體任何部位進入機器前，必須打開安全门，或者按下“EMERGENCY”键 ，
然后机器状态栏显示“SAFETY.”才可以操作！

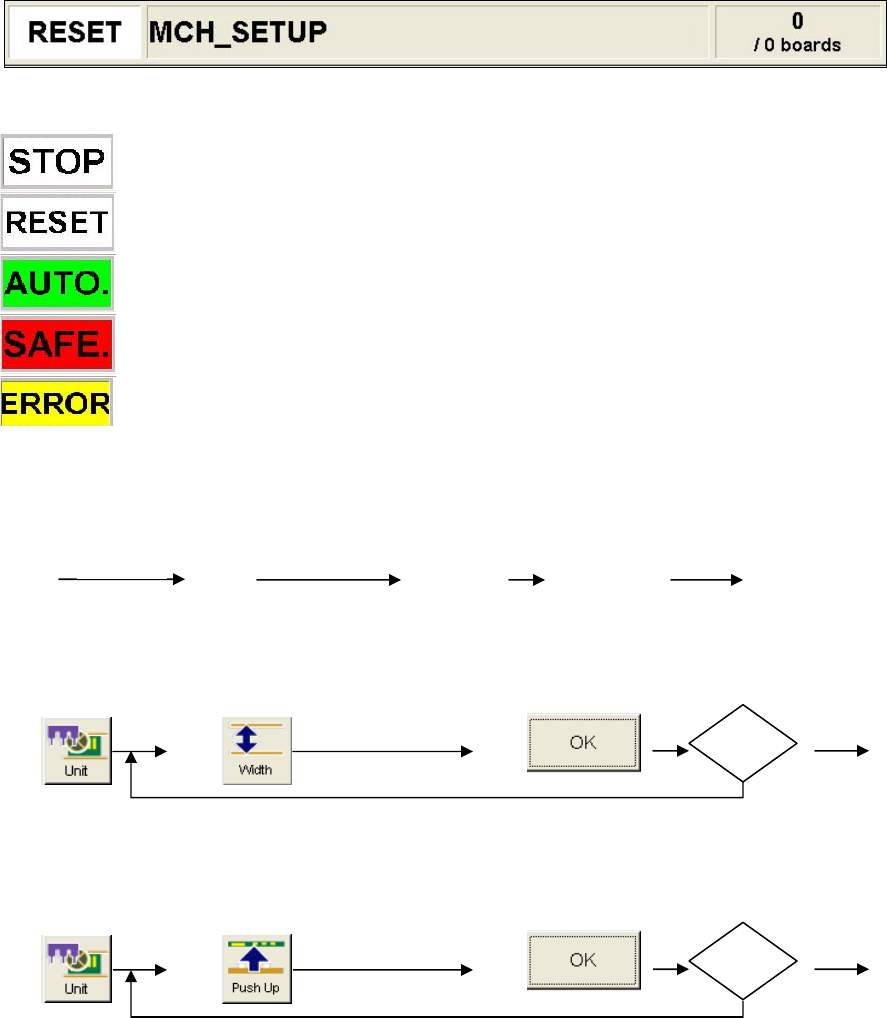

2.2 机器状态栏
机器状态栏如上图所示，可显示各种状态如下：
该标记表示机器处于停止状态，。
机器处于复位状态，确保安全的情况下可以按操作面板上的“START”使机器运行。
该标记表示机器处于自动运行状态，可以按操作面板上的“STOP”使机器停止运行。
该标记表示机器处于安全停止状态位状态，必须消除掉安全停止的原因后才可以运行。
该标记表示机器处于错误报警状态，如吸料错误，识别错误等。
3.基本操作
3.1 开关机步驟：
開機 暖機 选择程式 调试、生产 关机
※ 一定要按正常程序开关机器！
3.2 轨道调整
Y
点击
点击 点击 完成
N
※ PCB 宽度设定不可过宽（会导致 PCB 掉落），亦不可过窄（会导致 PCB 传送不顺）！
3.3 PCB 固定以及顶针放置
Y
点击
点击 点击 完成
N
※ PCB 厚度设定不可过大（会导致 PCB 不能很好定位），亦不可过小（会导致 PCB 变形）！
同时还要检查所用顶针高度正常，否则应先调整在使用。
※ PCB 的固定方式要视具体情况选择以下参数：Locate P in, Edge clamp, Pin+ Push UP 等.
机器启动
5 到 10 分钟
输入 PCB 宽度
确认
确认
输入 PCB 厚度
