Operation training course for YG100 第 12页
第三章 程序创建与编辑
3.1 PCB DATA（程序）的创建
3.1.1 PCB 名称输入
单击 “SETUP”下的
“Create”按钮在出现
的窗口中输入程序
名称再单击“OK”，
然后继续下述步骤。
3.1.2 PCB 板参数输入
Board Size
（
X
）
：指 生 产 的 PCB 在 X 方向上的尺寸。
Board Size
（
Y
）
：指 生 产的 PCB 在 Y 方向上的尺寸。
Board Size Height：指要生产的 PCB 的厚度。
Board Comment：对当前程序的说明性语句，对机器
运行不产生影响，如“For IBM Main Board”等。
Prod. Board Counter：产量计数器，每生产一块 PCBA
该数据就会自动累加 1（拼板则以整块计算）。
Prod. Board Counter MAX：以整块 PCBA 计算的计
划产量，机器产量达到该值后会出现报警提示产量
Prod. Block Counter MAX：以小拼板计算的计划产
量，机器产量达到该值后会出现报警提示产量完
成，设为 0 则表示无穷大。
Prod. Block Counter：每一整块 PCB 上的拼板数。
Under Counter：机器轨道出口处的产量计数器，此
处每有一块 PCBA 送出则自动加 1。
Under Counter Max：允许从轨道出口流出的产品数。
Board Fix Device：设定用于固定 PCB 的装置。
Pre Fix Timer sec：PCB 传送生产位置后传送皮带继续转动的时间，防止传送不到位或弹回。
Trans Height：设定 PCB 生产完毕后 P/U Table 下降一定的高度，以便 PCBA 被松开送出机器。
Conveyor Timer：轨道上感应 PCB 的 Sensors 信号延时，当 PCB 上有孔或较大缝隙影响到正常
感应时，可适当设定该参数以便消除影响。
Alignment：设定机器贴装材料时是否使用相机识别的功能。
Vacuum Check：设定机器运行时是否通过真空检测来判断材料是否被正确吸取。
Operation training course for YG100 第 13页
Retry Sequence：设定当材料被抛弃后机器补贴的方式。
Precede Pick：设定是否使用预先取料功能，当设定了预先取料后，只要 Conveyor 上有 PCB，
机器会在 PCB 没有传送到位之前预先吸取一次材料并识别后停在第一个 Fid.位置等待。
Tray Priority：设定是否使用 Tray 优先功能，设为“Use”后机器会将 YTF 或 ATS Tray 盘材料
提前送出备用。
Convey Motor Speed：设定机器送板皮带的转速，以调整 PCB 的传输速度。
Parts Height Carry In：设定在 PCB 进入机器前已经贴装在 PCB 上的元件的高度，以防机器运
行时 Head 与之相撞。
Skip Retry：当生产到最后几块 PCBA 若某种材料缺料，暂时没有材料不充时，可以设为“Use”
这时机器如果遇到缺料就会自动将该种材料跳过生产，通常设为“Not Use”。

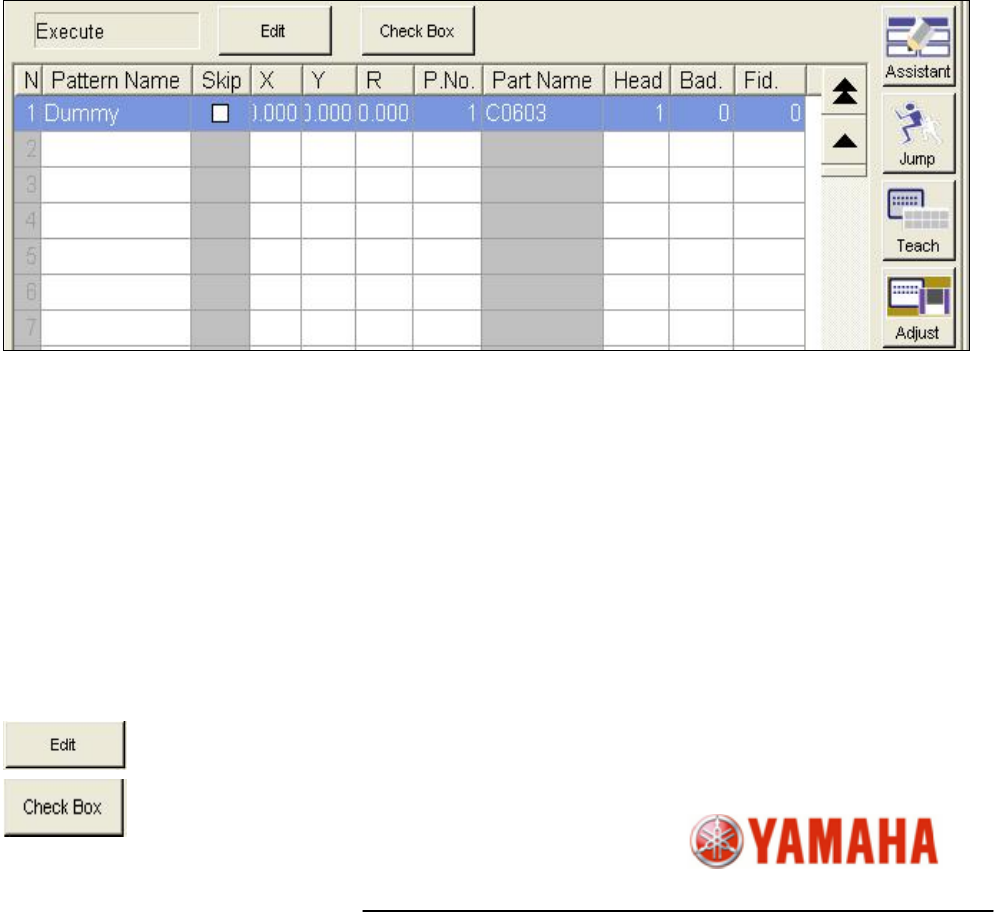

3.1.3 MOUNT 参数
Pattern Name：表示该元件在产品上的名称如“R5、C10、IC201”等
Skip: 某个元件“Skip”栏的“口”内打上“X”表示该元件被跳过，不会贴装。
X
、
Y
、
R：分别表示该元件在 PCB 上贴装位置的 X、Y 坐标和贴装角度。
P. No.: 表示该材料在“PARTS”Data 内的位置行号，后面继续讲述。
Part Name：该材料的编码即通常所说的“料号”。
Head：规定该元件贴装时所用的贴装头序号（远离 Moving Camera 的那个为 Head1）。
Bad：用于机器自动跳过坏板的“Bad Mark”序号，整板程序时可区分同名元件属于那一块板。
Fid.: 用于设定 POINT FID.、LOCAL FID.等。详见“Fiducial”一节讲述。
单击可以选择“Execute”（正常贴装）或“Skip”（此时为过板模式即 Pass Mode）。
该键按下后可以用鼠标直接在“Skip”一栏的
方框里打“X”以便跳过某一元件，否则不能
进行以上操作，以防止误操作导致元件漏空。
Operation training course for YG100 第 14页

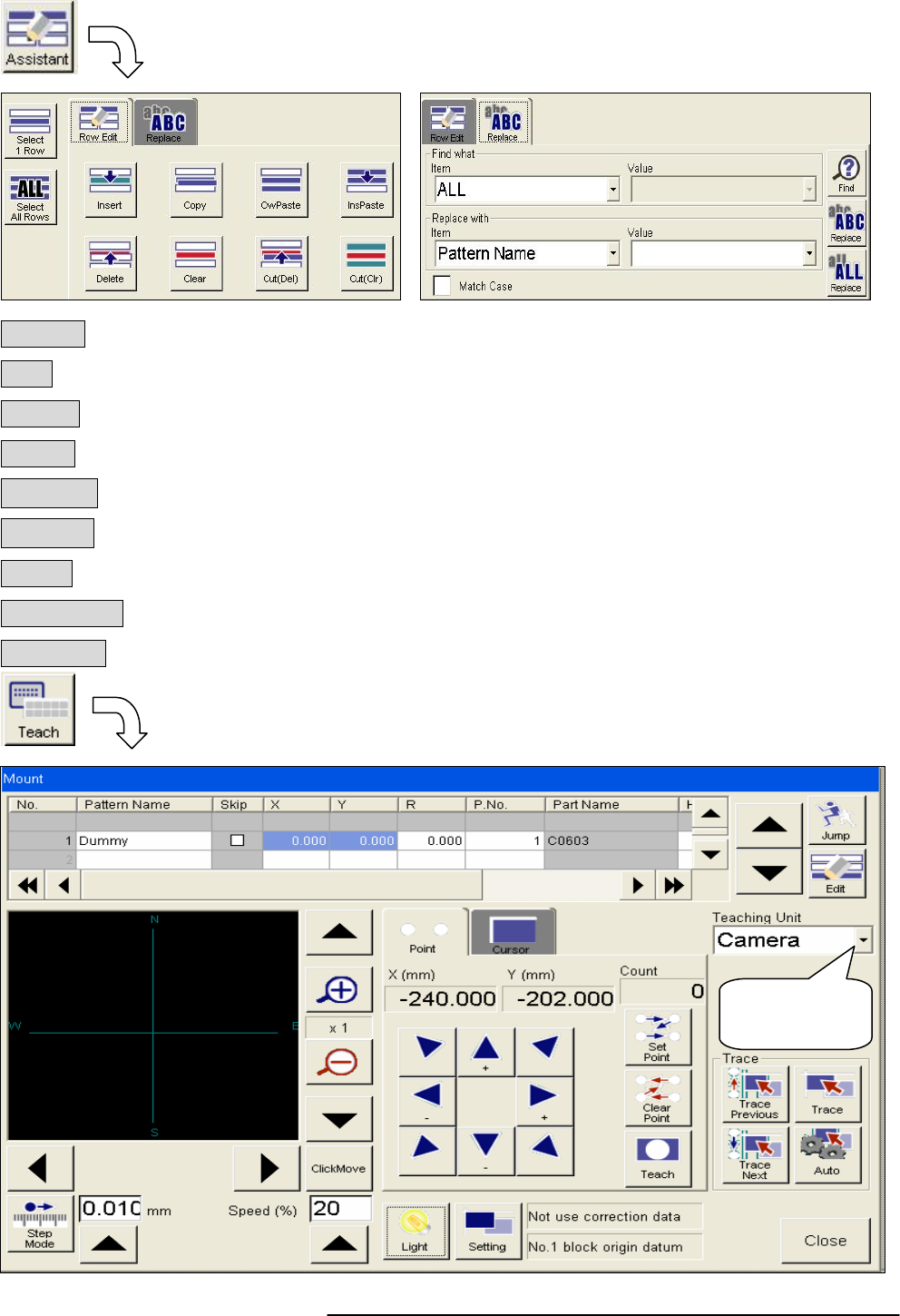

单击“Assistant”按钮后出现下列窗口：
Row Edit： 选择该标签如上左图，可以进行数据“插入/删除/复制/粘贴以及剪切”等操作。
Insert： 在光标所在的位置插入空行，原有内容自动下移。
OwPaste： 将复制的内容贴到光标所在处，新的内容直接覆盖原来的内容。
InsPaste： 将复制的内容贴到光标所在处，原来的内容自动下移，不会被覆盖。
Cut（Del）：删除剪切当前行被删除，下面的内容直接上移，剪掉的内容还可以贴到其它位置。
Cut（Crl）：清空剪切当前行内容被删除，但保留空行，剪掉的内容还可以贴到其它位置。
Replace： 如上右图，可以按照设定的条件进行替换操作。
ABC Replace： 只对满足设定条件的第一行执行替换操作，
All Replace： 对满足设定条件的所有行执行替换操作。
单击“TEACH”画面如下，可以通过 Camera 来直接提取元件的贴装坐标。
选择使用 Camera 或
1st Head、Last Head
