WKK WKK ENGINEERING SERVICE LTD A MEMBER OF WKK GROUP TEL: (852) 2357-8888 F AX: ( 852) 2793-1836 TELEX: 36810 WKKL HX YG 系列操作培程概要 Operation Training Course For YG-Series Conducted by: D a t e : A c k n o w l e d g e d b…

5. RENUMBER功能中两个选项是什么意思?

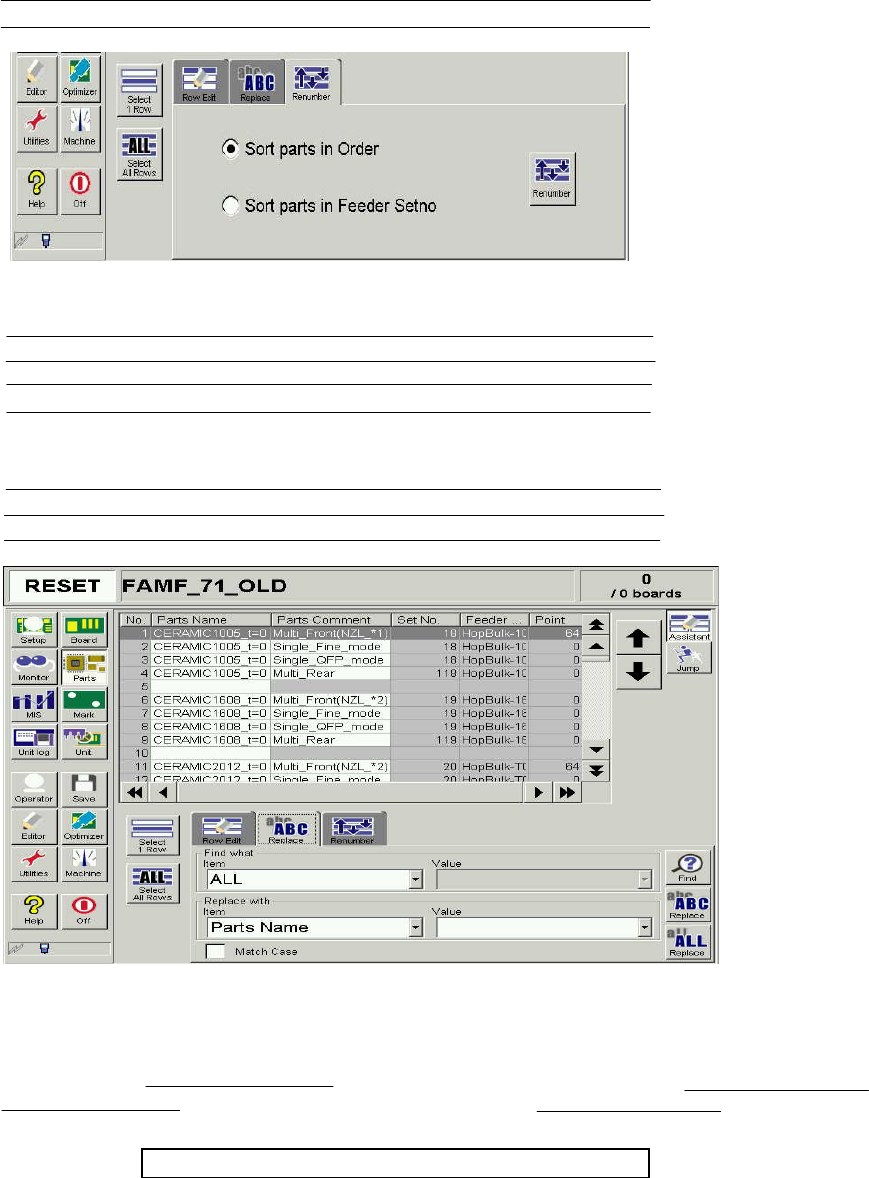

6. 在PART信息中,请简述Assistant工具中的Row Edit、REPLACE、RENUMBER三大功能是什么?

答:

Customer Trainee Name: WKKES Trainer Name:

Date: Date:

将此考试题目与WKK工程报告一并提交

4. REPLACE功能中Replace ABC与Replace ALL有何不同?

答:

********END********

Revised By: S W LO

Date: Aug 2005

Issue: 2

WKK WKK ENGINEERING SERVICE LTD

A MEMBER OF WKK GROUP

TEL: (852) 2357-8888 FAX: (852) 2793-1836 TELEX: 36810 WKKL HX

YG 系列操作培程概要

Operation Training Course For YG-Series

Conducted by: Date:

Acknowledged by: Date:

Date: JUL, 2005

Operation training course for YG Series Issue: 1 1

注：帶※號爲講述重點及難點

1.操作安全事项

1.1 操作安全

※ 使用机器前请先阅读机器附带操作手册的安全事项部分.

※ 拆装 Feeder 或操作者身體任何部位進入機器前，必須打開安全门，或者按下“EMERGENCY”键，

然后机器状态栏显示“SAFETY.”才可以操作！

1.2 机器状态栏

机器状态栏如上图所示，可显示各种状态如下：

该标记表示机器处于停止状态，.

机器处于复位状态，确保安全的情况下可以按操作面板上的“START”使机器运行.

该标记表示机器处于自动运行状态，可以按操作面板上的“STOP”使机器停止运行.

该标记表示机器处于安全停止状态位状态，必须消除掉安全停止的原因后才可以运行.

该标记表示机器处于错误报警状态，如吸料错误，识别错误等.

2.基本操作

2.1 开关机步驟：

開機归原点、暖機选择程式调试、生产关机

※ 一定要按正常程序开关机器！

2.2 轨道调整

点击

点击点击完成

※ PCB 宽度设定不可过宽（会导致 PCB 掉落），亦不可过窄（会导致 PCB 传送不顺）！

2.3 PCB 固定以及顶针放置

Y Y

点击

点击完成

※ PCB 厚度设定与 TABLE 上升的高度无关;但为了保持程式与其他机型的一致性,请按实际厚度录入.

※

PCB 的固定方式是采用 PCB clamp 及 Edge clamp 配合的方式进行定位的. 程式中的定位方式

只要选择成 Edge clamp 即可

Operation training course for YG Series Issue: 1 2

机器启动

5 到 10 分钟

输入 PCB 宽度

确认

不用输入 PCB 厚度

确认

放顶针
