1 - 5
Student Guide SIPLACE X
Ausgabe 02/2005 7 Sitest
5
7.1.2 Main view Sitest
After starting the SITEST test program, the main view of the user interface will be displayed. The
operator can control the basic functions of the program from this view. He can return to the main
view from all the other displays.
Abbruch der Bearbeitung, Beenden
des Testprogrammes SITEST.
Startet ein Hilfesystem, das mögliche Ursachen
für den aktuellen Fehler und
Behebungsmaßnahmen aufzeigt.
Die aktuelle Fehlermeldung wird aus der
Statuszeile gelöscht.
Startet die kontextsensitive Hilfe zur aktuellen
Ansicht. Hier finden Sie Kurzbeschreibungen zu
allen angezeigten Bedienelementen.
Gesamt Referenzlauf
Startet den Referenzlauf
für alle Kopf- und
Portalachsen der
Maschine und initialisiert
den Transport.
Portale in Rüstposition
Fährt die Portale aus dem
Förderbereich heraus, so
dass die BE-Tische mit
den Förderern zugänglich
sind.
Stellplatzabfrage
Vorhandene Stellplätze werden auf
BE-Tische und MTC (Matrix Tray
Changer) abgefragt.
Maschine kalibrieren...
Öffnet das Dialogfenster Gesamtmaschine kalibrieren.
Hier werden alle Funktionen angeboten, die zur
Kalibrierung der gesamten Maschine erforderlich sind.
Hinweis
Vor der Ausführung der Kalibrierfunktionen müssen die
Köpfe und die Portale in Referenz gefahren werden.
1 - 6
Student Guide SIPLACE X
7 Sitest Ausgabe 02/2005
6

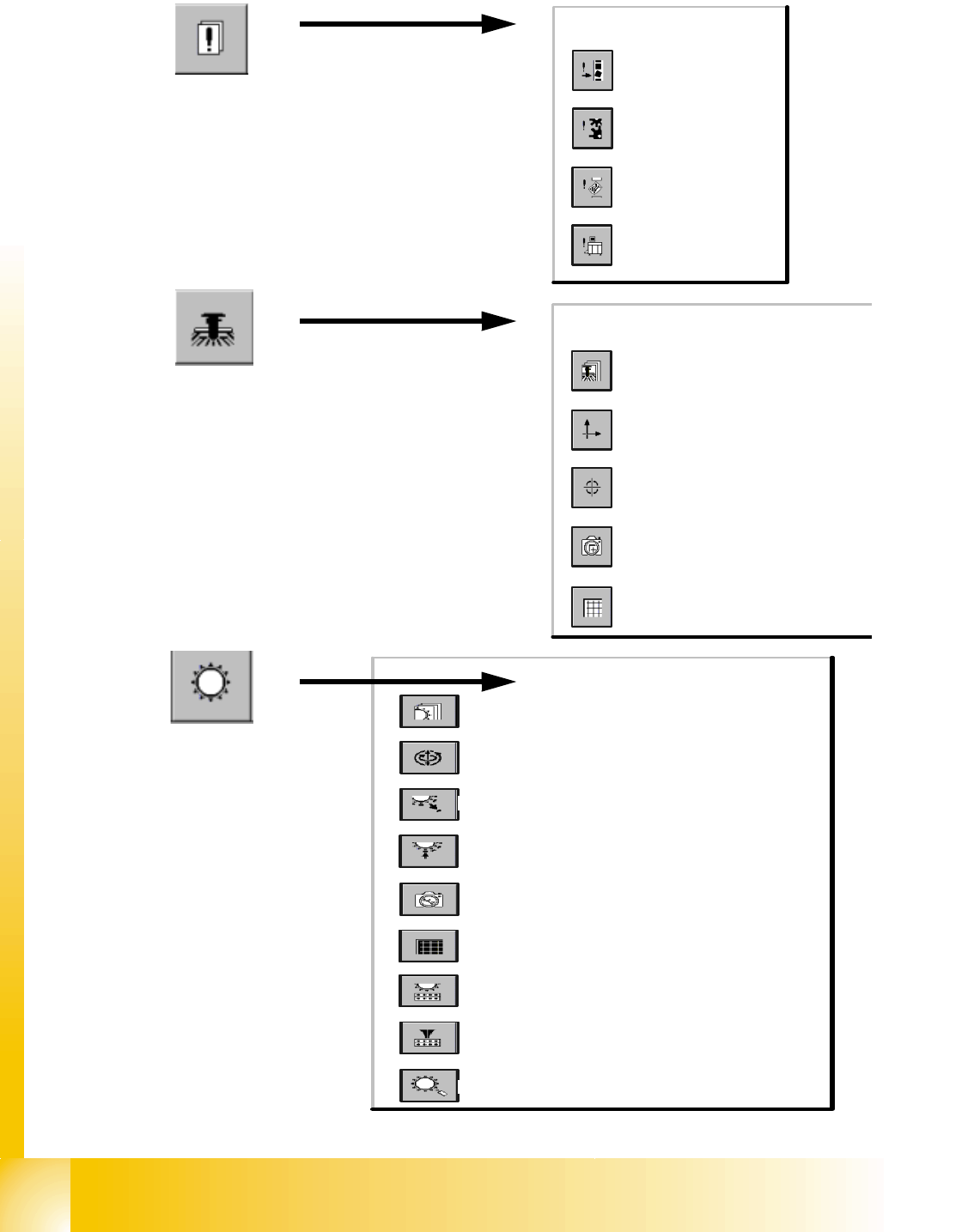

7.1.3 Icons in the main view and their sub menus
1.
2.
3.
Fehler
Aufruf der Anzeige der
allgemeinen Fehler.
Aufruf der Anzeige der
Transportfehler.
Aufruf der Anzeige der
Maschinenfehler.
Aufruf der Anzeige der
Spurfehler.
Portale
Aufruf der Ansicht für die Leiterplatten
-
Kamerafunktionen des Portals
Aufruf der Ansicht für die Leiterplatten
-
Mappingfunktionen des Portals.
Aufruf der Ansicht für die
Kalibrierfunktionen des Portals.
Aufruf der Ansicht für die
Achsfunktionen des Portals.
Aufruf der Ansicht für die Funktionen
des Portals.
Revolverköpfe
Aufruf der Ansicht für die
Funktionen des Revolverkopfes.
Aufruf der Ansicht für die
Achsfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes im
Bestück- und Abholkreis.
Aufruf der Ansicht für die RV-
Kamerafunktionen.
Aufruf der Ansicht für die
Mappingfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die Kopf-
Funktionen des Revolverkopf -
Pipettenwechslers.
Aufruf der Ansicht für die Magazin-
Funktionen des Revolverkopf-
Pipettenwechslers.
Aufruf der Ansicht für die
Funktionen des Revolverkopf-
Bauelemente-Sensors.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes im
Halte- und Abwurfkreis.
1 - 7
Student Guide SIPLACE X
Ausgabe 02/2005 7 Sitest
7
4.
5.
6.
Twin Head
Aufruf der Ansicht für die
Funktionen des Twin Head.
Aufruf der Ansicht für die
Achsfunktionen des Twin Head.
Aufruf der Ansicht für die
Funktionen der Kopfplatine des
Twin Head.
Aufruf der Ansicht für die
Funktionen der IC-Kamera.
Aufruf der Ansicht für die
Funktionen der FC-Kamera.
Aufruf der Ansicht für die
Kalibrierfunktionen des Twin
Head.
Aufruf der Ansicht für die
Mappingfunktionen des Twin
Head.
Aufruf der Ansicht für die Kopf-
Funktionen des Twin Head -
Pipettenwechslers.
Aufruf der Ansicht für die
Magazin-Funktionen des Twin
Head-Pipettenwechslers.
Aufruf der Ansicht für die
Einstellungen der
Transportbandbreite.
LP-Transport
Aufruf der Ansicht für die
Transport Funktionen.
Aufruf der Ansicht für die
Leiterplattentransportfunktionen.
Aufruf der Ansicht für die
Einstellungen der
Transportbandgeschwindigkeit.
Aufruf der Ansicht für die
Kalibrierung der Abholposition
des BE-Tisches.
Aufruf der Ansicht für die BE-
Tisch Funktionen.
Bauelemente-Tische
