1 - 17
Student Guide SIPLACE X
Ausgabe 02/2005 7 Sitest
17
7.2.6.1 C&P head
Fig. 7.2 - 6 Sequence C&P head calibration
Sequence of calibrate the C&P head
Machine zero point
Calibration tool position
PCB camera
y Camera coefficient (image scale -nm/pixel)
y Calibrate the camera center
y Calibrate camera angle to the MA-coordinate system
Travel range X/Y Axis
y calibrate the max and min position of the travel range
C&P head
y Camera coefficient (image scale -nm/pixel), Angle
y Head offset (Offset PCB camera to component camera)
y Segmentoffset II (bottom)
y Segmentoffset I (top)
C&P head nozzle changer
y Calibrate the pick up position all magazines
y Calibrate pick up height
y Calibrate reject position
1 - 18
Student Guide SIPLACE X
7 Sitest Ausgabe 02/2005
18
7.2.6.2 Twin head
Fig. 7.2 - 7 Sequence Twin head calibration
Ablauf der Kalibrierung desTwin Heads
Maschinennullpunkt
Kalibrierteilposition
LP-Kamera
y
Kamera-Koeffizient (Abbildungsmaßstab in nm/pixel)
y
Kalibrierung des LP-Kamera-Mittelpunktes
y
Kalibrierung der Verdrehung der LP-Kamera zum
Maschinen-Koordinatensystem
Verfahrweg X-/Y-Achse
y
Kalibrierung der min/max Verfahrwege der Portale
Twin head Höhe
y
Kalibrierung der Höhe von Segment 1 und Segment 2
(Die Referenz ist die Oberkante des LP-Transports)
Twin Head Pipettenwechsler
y
Kalibrierung der Abholpositionen für alle Magazine
y
Kalibrierung der Abholhöhe
y
Kalibrierung der Abwurfposition
Twin Head IC-Kamera
y
Fokusebene
y
Kamera-Koeffizient (Einheit -nm/pixel), Winkel
y
IC Kamera Position
Twin Head
y
Offset Segment 1 (LP-Kamera zu Segment 1)
y
Offset Segment 2 (LP-Kamera zu Segment 2)
1 - 19
Student Guide SIPLACE X
Ausgabe 02/2005 7 Sitest
19
7.2.7 Calibrate the conveyor edges
– Choose "conveyor edges"
fThis function will be directly done, there are no further adjustments necessary.
Description for calibrating the conveyor edges see chapter 7.2.14.1
7.2.8 Calibrate the conveyor widths
– Choose "conveyor width..."

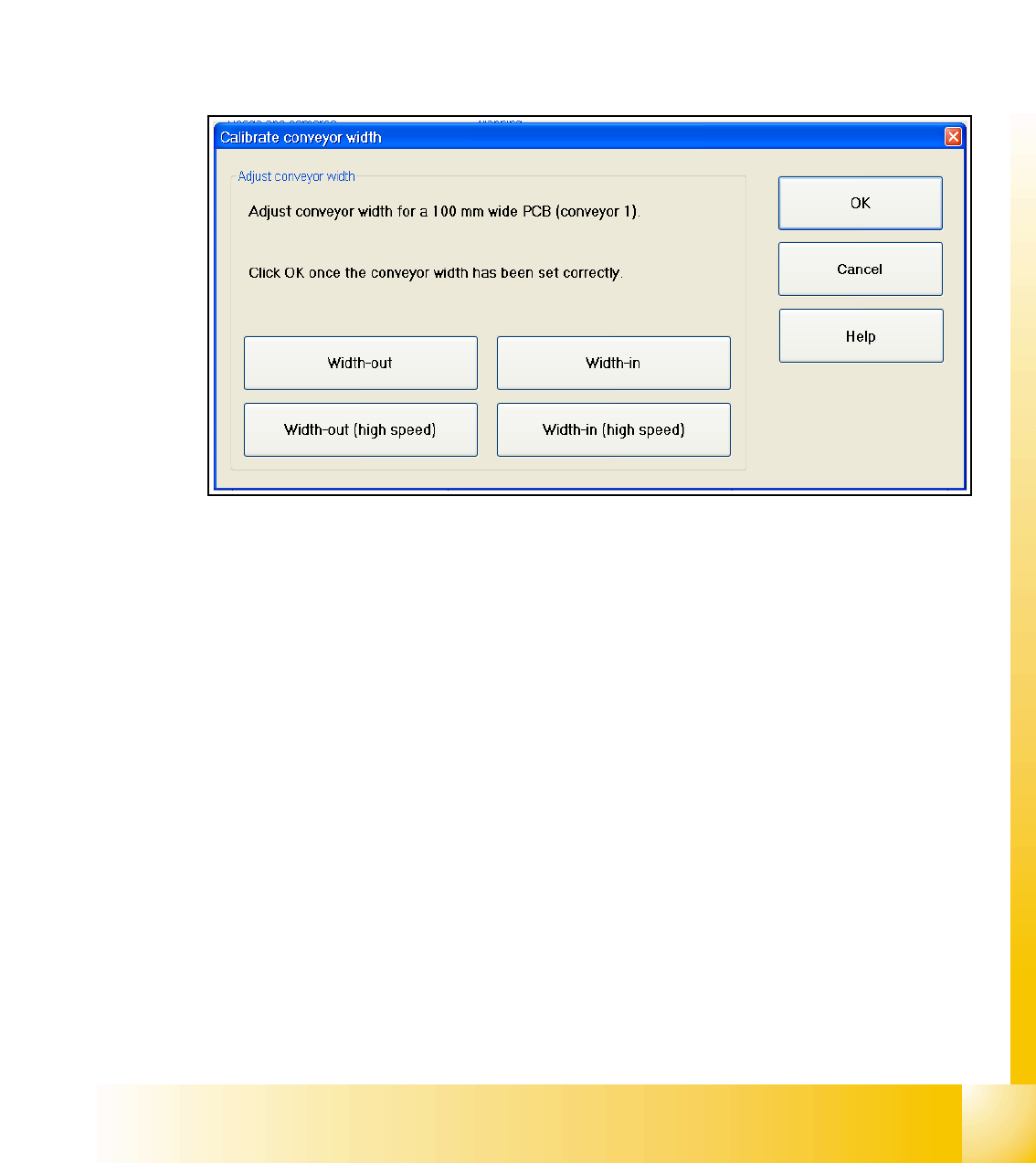

Fig. 7.2 - 8 Sub menu calibrate the conveyor width
Description for calibrating the conveyor width see chapter 7.2.14.2
