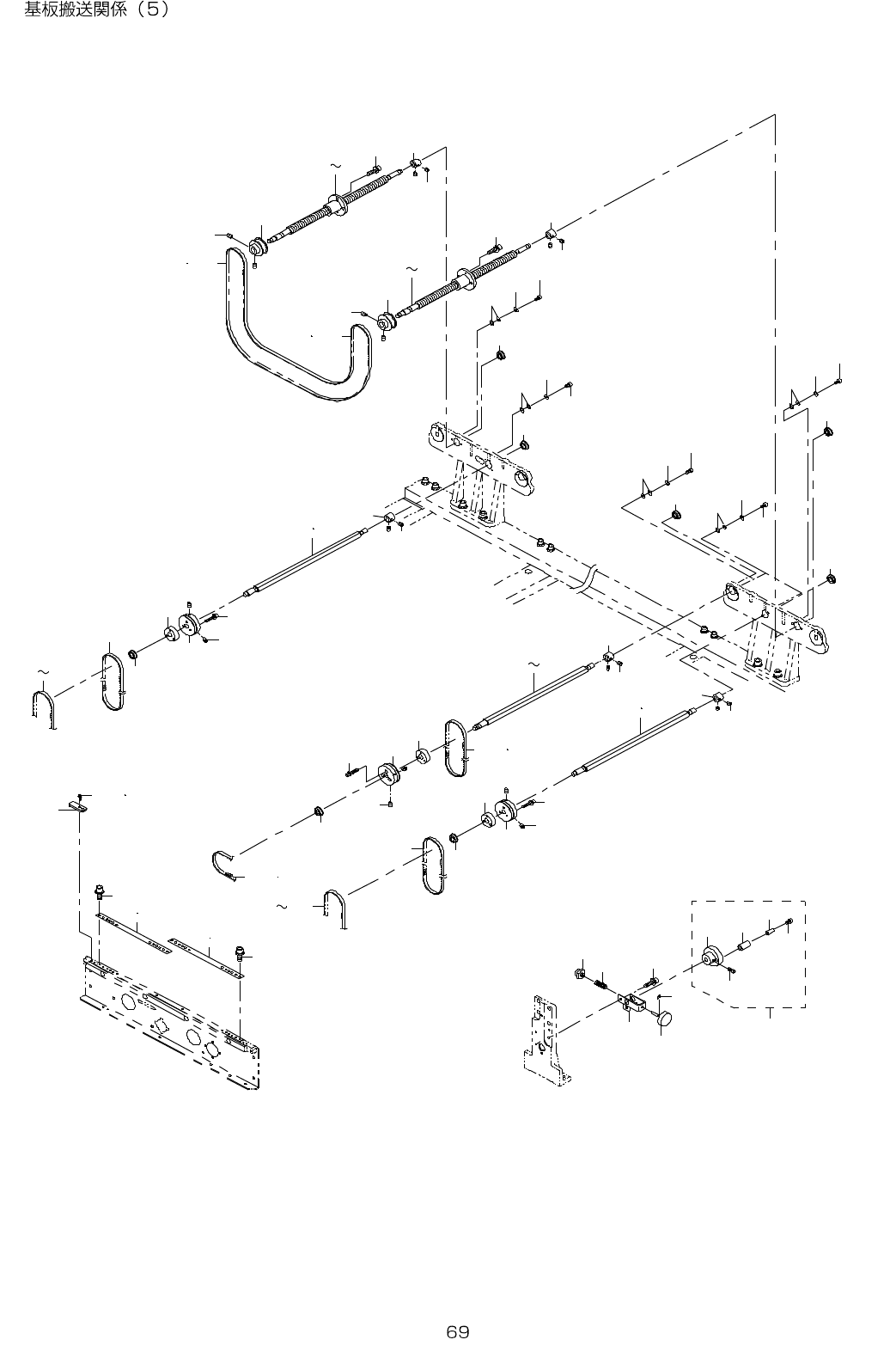

35.PWB CONVEYOR COMPONENTS (5)
4
2 5
2 4
1 0
2 5
1 0
2 6
2 6
2 9
2 7
2 8
1 5 1 7
4
1 5 1 7
2 0 2 2
2 6
2 9
2 7
5 4 5 5
3 1 3 2
8
6
3 0
3 0
9
2 4
1 1
9
1 8 1 9
7
1 2
2 8
1 3 1 4
1 2
1 3 1 4
1 1
5
2 5
2 4
2 6
2 9
2 7
2 8
3 0
1 8 1 9
3 4
2 3
3 5
3 6
4 1
3 7
3 8
4 6
4 2
4 4
4 5
3
1 2
4 8
4 9 5 0
3 3
3 3
5 1 5 3
5 1 5 3
2 6
3 5
2 3
3 4
2 6
3 5
2 3
3 4
7
8
6
5
3 9
4 0
4 3
4 7
1 2
3
- -
REF.NO NOTE PART NO D E S C R I P T I O N Qty
1 400-00861 PWB GUIDE U 8
2
#02
400-01858 PWB GUIDE U(E) 8
3 SL-6031092-TN SCREW 16
4 SL-6041692-TN SCREW M4 L=16 8
5 SB-1080002-00 SIDE BEARING 4
6 WP-0320500-SF WASHER 3.2X7X0.5 8
7 WP-0330516-SC WASHER 3.3X8X0.5 4
8 SM-6030602-TN HEX SCREW M3 X 6 4
9 E2141-721-000 STOPPER COLLAR 2
10 SM-8040402-TP SCREW M4X0.7 L=4 4
11 E2156-721-000 PULLEY A 2
12 SM-8040602-TP SCREW M4X0.7 L=6 4
13 E2015-725-000 TIMING BELT 1
14
#01
E2146-721-000 TIMING BELT 1
15 400-15577 SCREW SHAFT 2
16
#01
400-15578 SCREW SHAFT(L) 2
17
#02
400-01855 SCREW SHAFT(E) 2
18 E2011-725-000 DRIVE SHAFT 2
19 #02 E4051-725-000 DRIVE SHAFT S(E) 2
20 E2004-725-000 DRIVE SHAFT C 1
21
#01
E2152-721-000 DRIVE SHAFT C 3
22
#02
E4004-725-000 DRIVE SHAFT C(E) 1
23 SM-6030602-TN HEX SCREW M3 X 6 6
24 E2141-721-000 STOPPER COLLAR 3
25 SM-8040402-TP SCREW M4X0.7 L=4 6
26 SB-1080002-00 SIDE BEARING 6
27 400-00850 DRIVE PULLEY F 3
28 SM-8040602-TP SCREW M4X0.7 L=6 6
29 400-00851 MOTOR_PULLEY_B 3
30 SL-6031642-TN SCREW 9
31 E2155-721-000 DRIVE BELT C 1
32
#03
400-01005 DRIVE BELT C(L) 1
33 400-00852 DRIVE BELT S 2
34 WP-0320500-SF WASHER 3.2X7X0.5 12
35 WP-0330516-SC WASHER 3.3X8X0.5 6
36 400-00854 ADJUST HAND WHEEL ASM. 1
37 400-00856 ADJUST HAND WHEEL COLLAR (1)
38 E2018-715-000 PULLEY SLEEVE (1)
39 SM-6052002-TN BOLT (1)
40 SM-6041002-TN BOLT (1)
41 400-00855 ADJUST HAND WHEEL (1)
42 400-00858 ADJUST STOPER 1
43 400-00859 STOPER COLLAR 1
44 400-00977 STOPER SPRING 1
45 RE-0320000-K0 E-RING 3.2 1
46 400-00857 ADJUST STOPER BRAKET 1
47 SL-6041292-TN SCREW 2
48 E2046-725-000 PWB INNER 12
49 SL-4031091-SC SCREW M3 X 10 8
50 SL-6031092-TN SCREW 16
51 400-00863 CONVEYOR BELT S 4
52
#02
400-01860 CONVEYOR BELT S(E) 4
53
#04
400-00790 CONVEYOR BELT EX(W) 4
54 400-00864 CONVEYOR BELT C 2
55
#03
400-01070 CONVEYOR BELT C(L) 2
- -
36.PWB CONVEYOR COMPONENTS (6)
9
5
4
3 1
3 0
1 3
1 4
1 8 1 9
1 5
1 2 3
6 7
8
1 0
1 1
1 2
2 0
2 1
3 1
3 0
2 2
2 6 2 7
2 3
2 5
2 4
2 8
2 9
4 5
4 6
4 7
4 8
4 9
5 0
4 3
5 1
5 3
5 7 5 8
5 6
5 5
5 4
1 7
1 6
3 5
3 6
3 7
3 8
3 2 3 3
4 0
4 1
3 9
3 4
4 2
4 4
5 2
4 9
