维修调整要领书 6-5 请取下螺丝（ A ），从 YJ 张紧器皮带轮（ B ）中卸下 YJ 皮带②进行更换。 ② YJ 皮带（货号： E5315723000 ） ● TR5SNR/TR5SNX ● TR5SNI/TR5 SNJ
维修调整要领书
6-4

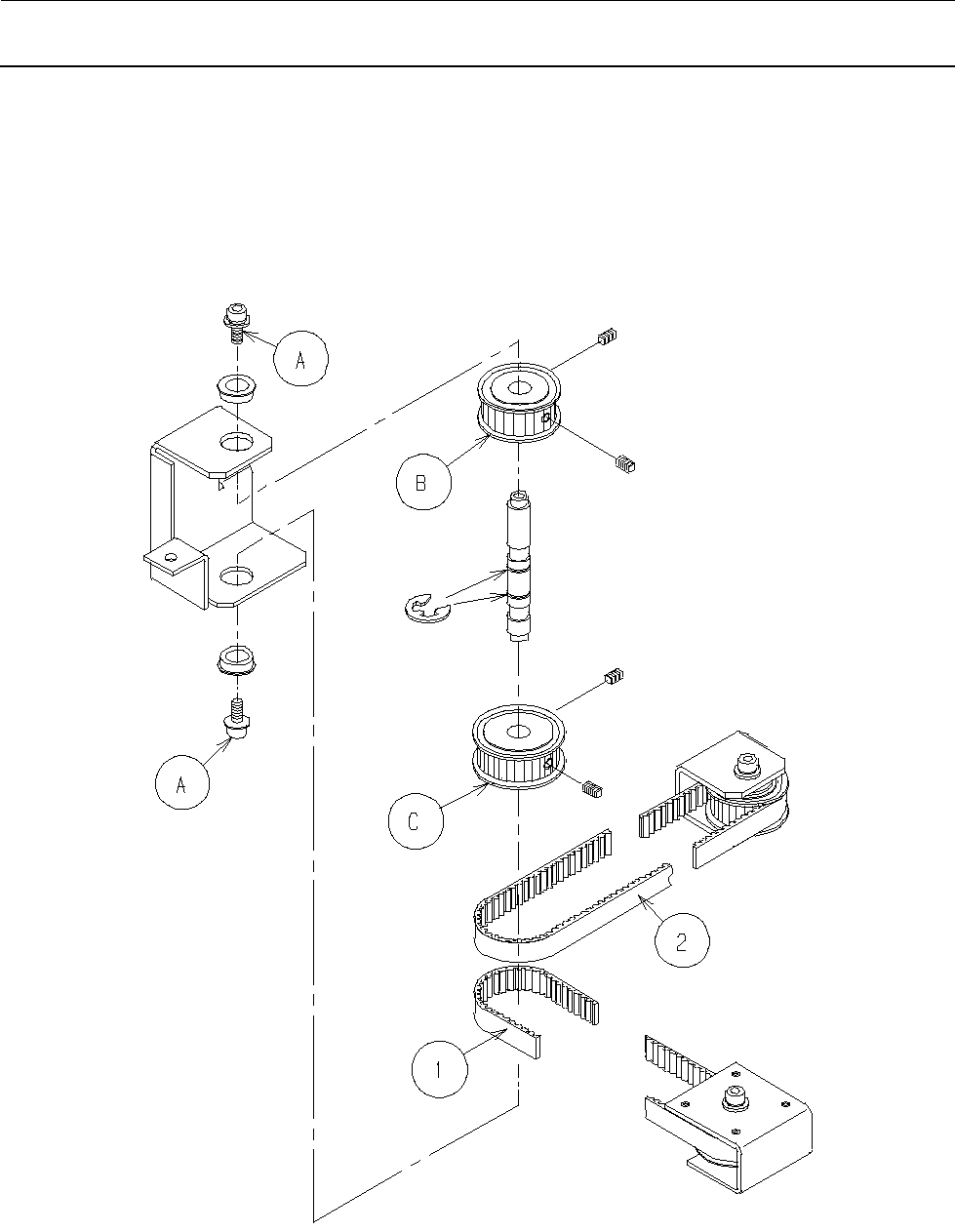

请拆下螺丝（A），卸下 YJ 皮带轮（B）、Y 驱动皮带轮（C）。
然后，请卸下 Y 皮带①、YJ 皮带②进行更换。
①Y 皮带（货号：E5313723000）
②YJ 皮带（货号：E5315723000）
维修调整要领书
6-5
请取下螺丝（A），从 YJ 张紧器皮带轮（B）中卸下 YJ 皮带②进行更换。
②YJ 皮带（货号：E5315723000）
● TR5SNR/TR5SNX ● TR5SNI/TR5SNJ
维修调整要领书
6-6
更换 Y 皮带①、YJ 皮带②后，要调整皮带的张力。
请使用声波式皮带张力计，使用下表的数值进行调整。
①Y 皮带（货号：E5313723000）
②YJ 皮带（货号：E5315723000）
YJ 皮带②张力
Y 皮带①张力
单位重量 Weight
0.00245N/cm
2
(0.25gf/cm
2
) 0.00245N/cm
2
(0.25gf/cm
2
)
皮带宽度 Width
9.00mm 9.00mm
跨度 Span
543mm 493mm
皮带张力 Tension
88±20N (9±2kgf) 88±20N (9±2kgf)
以 5.9N（0.6kgf）按压时的挠曲量
8.5mm 7.7mm
张力的测定请在皮
带中央部进行。
