维修调整要领书 1-1 1. 设置方法 1- 1. 卸下运输用的金属固定具 请卸下扎有货签 A 的部件。 ① Y 装置滑架部 货签 A
维修调整要领书
4-16. IS 天线用位置传感器的更换（IS：选购项） ........................................................................ 4-24
5.
电动机的更换及调整
.............................................................................. 5-1
5-1. 电动机配置图 ........................................................................................................................... 5-1
5-2. Z 轴电动机的更换 ..................................................................................................................... 5-2
5-3. Y 轴电动机的更换 ..................................................................................................................... 5-3
6.
皮带的更换及调整
................................................................................. 6-1
6-1. Y 装置部的皮带配置图 .............................................................................................................. 6-1
6-2. Y 皮带、YJ 皮带的更换及调整 ................................................................................................. 6-2
6-3. Z 皮带的更换及调整 .................................................................................................................. 6-7
7.
气动部件的更换及调整
.......................................................................... 7-1
7-1. Z 装置部的气动部件配置图 ....................................................................................................... 7-1
7-2. 闸门气缸的更换及调整 ............................................................................................................. 7-2
7-3. 闸门电磁阀的更换 .................................................................................................................... 7-4
7-4. 闸门减速电路的更换 ................................................................................................................ 7-5
7-5. Y 装置部的气动部件配置图 ....................................................................................................... 7-6
7-6. 卡盘开闭气缸的更换 ................................................................................................................ 7-7
7-7. 卡盘开闭阀的更换 .................................................................................................................... 7-8
7-8. Y 夹持器减速用电磁阀的更换 ................................................................................................... 7-9
8.
气动系统配管图
..................................................................................... 8-1
8-1. 气动零部件清单 ........................................................................................................................ 8-1
8-2. 气动系统配管图（标准） ......................................................................................................... 8-1
8-3. 气动系统配管图（选配：低速 2 模式） ................................................................................... 8-2
9.
调试模式
................................................................................................ 9-1
9-1. 向调试模式转移和结束 ............................................................................................................. 9-1
9-2. Initialize（初始化） ................................................................................................................... 9-2
9-3. Sensor Check（传感器校验） ................................................................................................. 9-2
9-4. Shutter（闸门） ........................................................................................................................ 9-3
9-5. Z 装置 JOG 动作 ....................................................................................................................... 9-4
9-6. Pull Out Tray（托盘拉出） ....................................................................................................... 9-4
9-7. Y Holder（Y 夹持器） .............................................................................................................. 9-6
9-8. Z Unit（Z 装置） ....................................................................................................................... 9-7
9-9. Y Unit Adjustment（Y 装置调整） ............................................................................................ 9-8
维修调整要领书
1-1
1.
设置方法

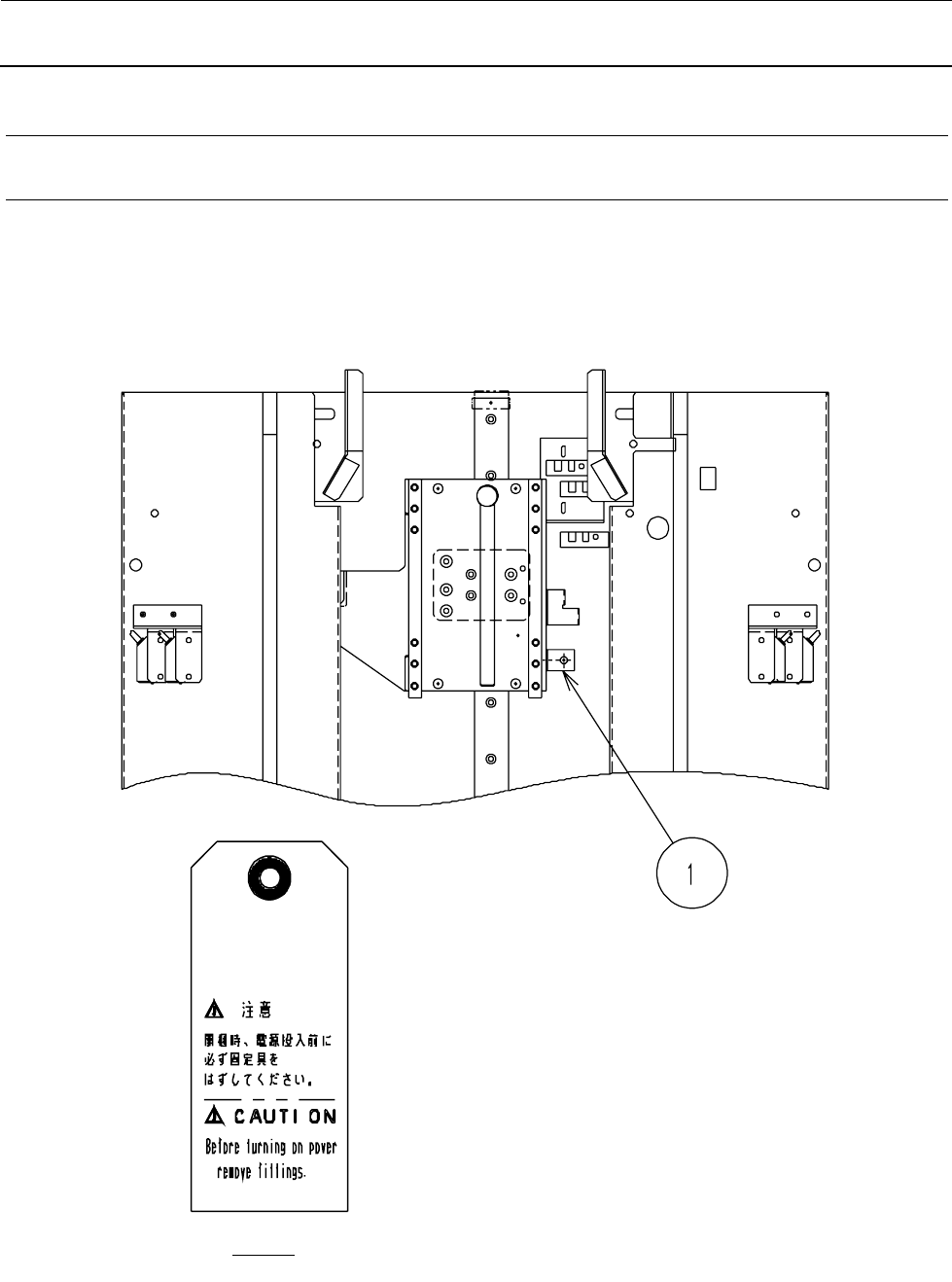

1-1. 卸下运输用的金属固定具
请卸下扎有货签 A 的部件。
①Y 装置滑架部
货签
A
维修调整要领书
1-2

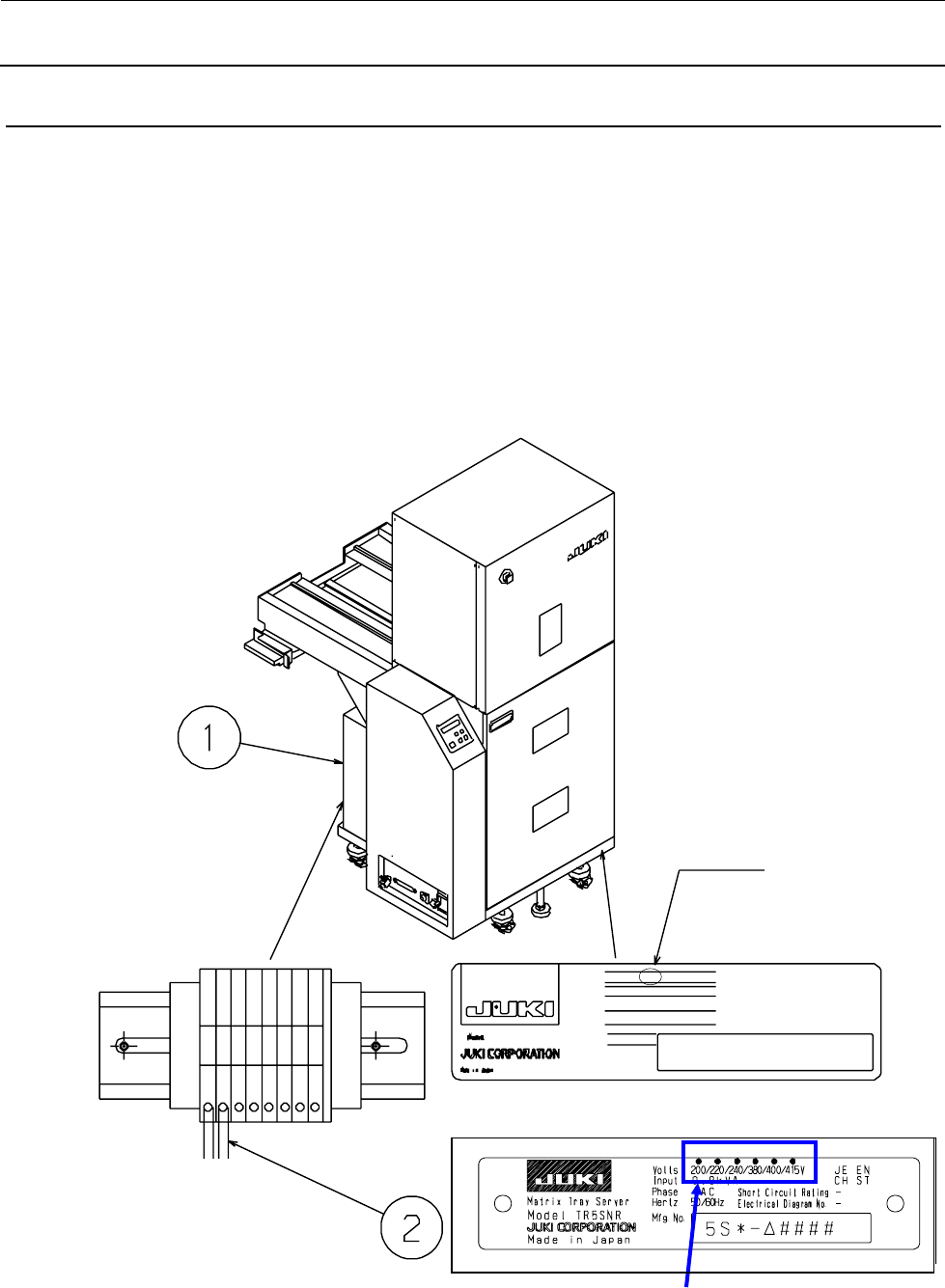

1-2. 电压规格的确认
请确认电压的规格是否符合。
装置后面右下方贴着的额定值标牌上有 Volts 一栏，用圆圈标示（印制标牌时）或用刻印标示（铝制
标牌时）的值即为已设定的电压规格。
与要使用的电压不同时必须切换电压。
取下 FRONT COVER B（CE）①可看到切换电压用的端子台。
切换②的线束即可切换电压规格。
R5SNI 时，须同时确认 CIRCUIT PLOTECTOR 的规格，规格不同时应进行更换。
请参照"确认 TR5SNI 时的电压规格"的项
200
带有圆圈时为
200V 规格
按照电压规格用冲头刻印
Volts 200 220 240 380 400 415
0
200
220
240
380
400
415
N.C
