维修调整要领书
3-8
3-5. 步进电动机驱动器的更换 (TR5SNR、TR5SNX、TR5SNJ)
请拆下 A 部的螺丝更换驱动器。

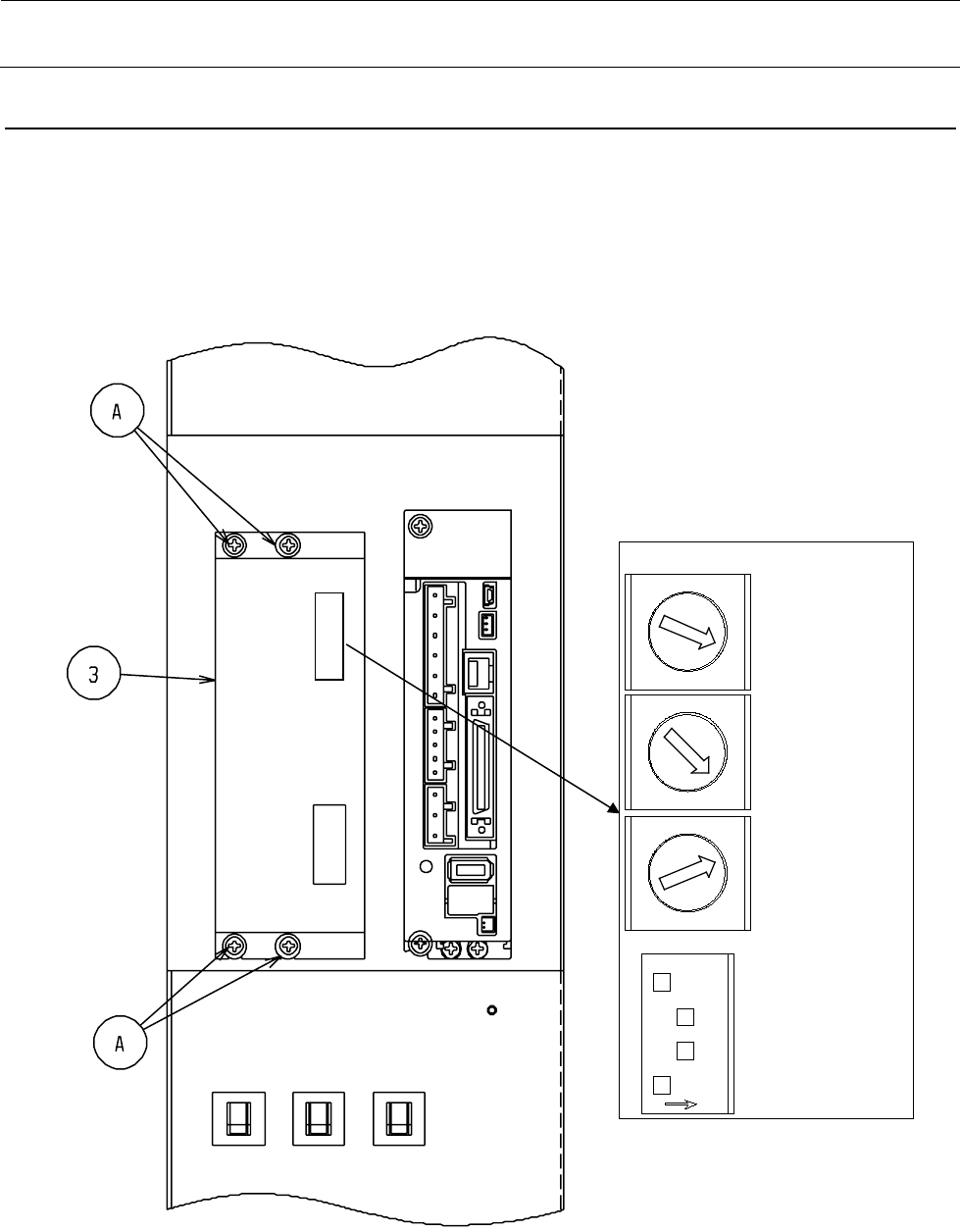

更换后请根据下图进行开关的设定。
③步进电动机驱动器（货号：40045711）
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
1
2
F
S.S
RUN
STP
1 2 3 4
F/ R
LV
PD
EORG
設定値
OFF
ON
ON
OFF
设定值
维修调整要领书
3-9
3-6. 步进电动机驱动器的更换 (TR5SNI)
请拆下 A 部的螺丝更换驱动器。
更换后请根据下图进行开关的设定。
④步进电动机驱动器（货号：HX006890000）
SW 名称 设定值
N/S ON
L/HV OFF
C.D OFF
2/1CK OFF
TEST OFF
A
4
旋转部的箭头为设定值那样转动。
SW名称 設定値
STOP 0
RUN
C
M2 0
M1
1
SW
名称
设定值
OFF⇔ON
维修调整要领书
3-10
3-7. 电源灯的更换
按压插座部 B 的 A 部卡爪（两侧）予以拆下。
请取下环 C，更换电源灯⑦。
⑦POWER LAMP CABLE ASM（货号：40049678）
