维修调整要领书 1- 11 将装在贴片机上的贴片机的选择开关①置于 ON ，锁紧。 在锁紧的状态下再次进行水平调整（微调）。 调整后，请将调节器②降到触及地面，最后再固定锁定螺母③。 电缆、空气管子要沿框架的下部布设。 电缆、空气管子
维修调整要领书
1-10

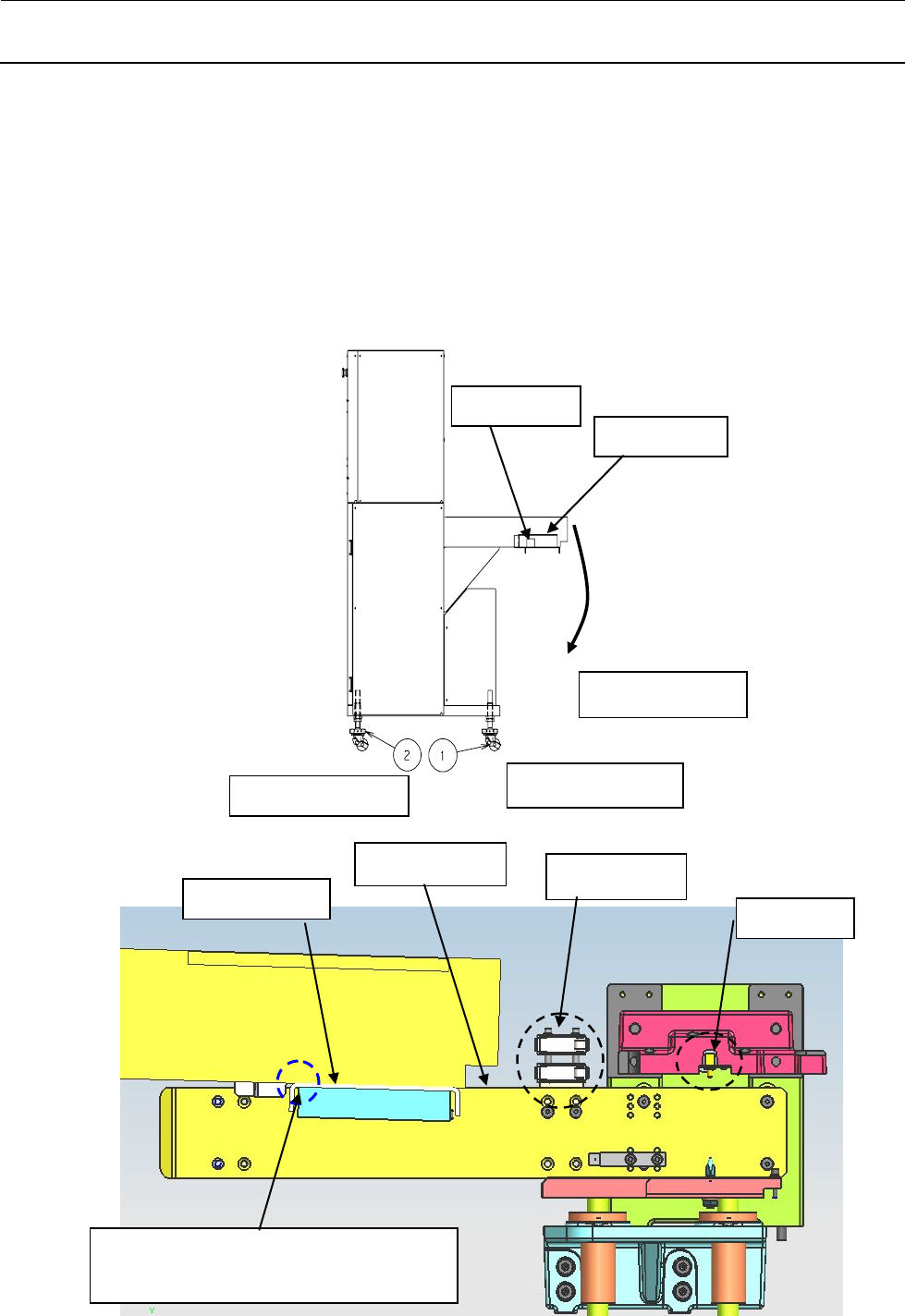

进行水平调整后，请把贴片机安装侧的 2 个脚轮①朝降低方向转动，调整到接头块上表面与滚柱导轨
上端成为相同高度（±3mm 左右）。
（注意）
如果在接头块的上表面高于滚柱导轨上端的位置上将 MTS 装到贴片机上，接头块会与台架支架上的
台架开关接触，从而损坏台架开关，或者在把 MTS 从贴片机拉出时接头块钩住机械操纵阀而无法拉
出。
再有，如果接头块上表面下降得过于低于滚柱导轨上端，安装 MTS 时升降机护罩会接触台架支架，
或者台架限动器碰不到台架支架而不能在正确的位置安装。
只转动①这一方
②这一方不转动
使成前傾姿势
升降机护罩
台架限动器
滚柱导轨上端
接头块上表面
机械操纵阀
台架开关
调整到接头块上表面的该部分高度与滚
柱导轨上端成为相同高度（±3mm 左右）
维修调整要领书
1-11
将装在贴片机上的贴片机的选择开关①置于 ON，锁紧。
在锁紧的状态下再次进行水平调整（微调）。
调整后，请将调节器②降到触及地面，最后再固定锁定螺母③。
电缆、空气管子要沿框架的下部布设。
电缆、空气管子
维修调整要领书
1-12
1-5. TR5SNJ 的设置
把卸下的 MTS FIX BR L 组装上去。（临时固定）
请转动 4 个部位的脚轮，将主体框架上面和 ROUGH IN GUIDE 上面调整到相同的高度，再进行水平
调整。
请把水平仪放在 Y 装置上进行水平调整。（±4 格刻度以内）
（使用的水平仪为 1 Div=0.05mm/M）
脚轮（
4
个部位）
