维修调整要领书 4-1 4. 传 感器的更 换 及 调整 4- 1. Z 装置传感器布置 图 ① Z 轴正向极限传感器（货号： HD001700000 ） ② Z 轴原点传感器（货号： H D0017 1 0000 ） ③ Z 轴负向极限传感器（货号： HD001700000 ） ④ STK S LOCK SENS R （货号： HD001710000 ） ⑤ STK S LOCK SENS L （货号： HD001710000 ） ⑥…
维修调整要领书
3-43
3-17. SCN PCB 连接器的插入位置
CN62
CN61
CN60
CN59
CN58
CN57
CN56
CN55
CN54
CN53
CN52
CN51
CN50
CN49
CN48
CN47
CN46
CN45
CN41
CN42
CN43
CN44
CN40
CN39
CN38
CN37
CN36
CN35
CN34
CN33
CN32
CN31
CN30
CN29
CN28
CN5-5S
CN5-6D
CN5-6S
CN5-5D
CN23
CN13
CN10
CN6
CN7
CN11
CN14
CN24
CN25
CN26
CN15
CN27
CN16
CN17
CN18
CN19
CN20
CN21
CN22
CN12
CN8
CN9
CN2
CN3
CN4
CN1
CN1: MAIN PCB
CN2:
CN3: Y FAN MOTOR
CN4:
CN5: MAIN PCB
CN6: ZN ORG/LMT- SENS
CN7: DOOR M OPEN
CN8: MAIN PCB
CN9:
CN10:
CN11: DOOR M LOCK SENS
CN12: MAIN PCB
CN13:
CN14:
CN15: DOOR M LOCK ON (SV)
CN16:
CN17:
CN18: TRAY HLD SV
CN19: SHT OPEN SV
CN20: SLOW PCB (OP)
CN21:
CN22:
CN23:
CN24: ZM LMT+ SENS
CN25:
CN26:
CN27:
CN28:
CN29: Y LMT+ SENS
CN30:
CN31:
CN32:
CN33: Y ORG/LMT- SENS
CN34:
CN35:
CN36:
CN37:
CN38:
CN39:
CN40: EMG SW
CN41:
CN42: TRAY HLD/RLS R SENS
CN43: TRAY SENS+
CN44: SHT OPEN/CLOSE SENS
CN45: STK M SET/LOCK L/LOCK R SENS
CN46: STK M MIS SET SENS (UPPER)
CN47: CMPNT 10.5/23.5 R SENS
CN48: CMPNT 35.0 SENS (仅适用于 TR-5SNJ)
CN49:
CN50: TRAY SENS-
CN51: TRAY HLD/RLS L SENS
CN52:
CN53:
CN54:
CN55: STK S SET/LOCK L/LOCK R SENS
CN56: STK M MIS SET SENS (LOWER)
CN57: CMPNT 10.5/23.5 L SENS
CN58: CMPNT 35.0 SENS (仅适用于 TR-5SNJ)
CN59: CMPNT 37.5/51.5/65.5 SENS (仅适用于 TR-5SNI)
CN60:
CN61:
CN62:
维修调整要领书
4-1
4.
传感器的更换及调整

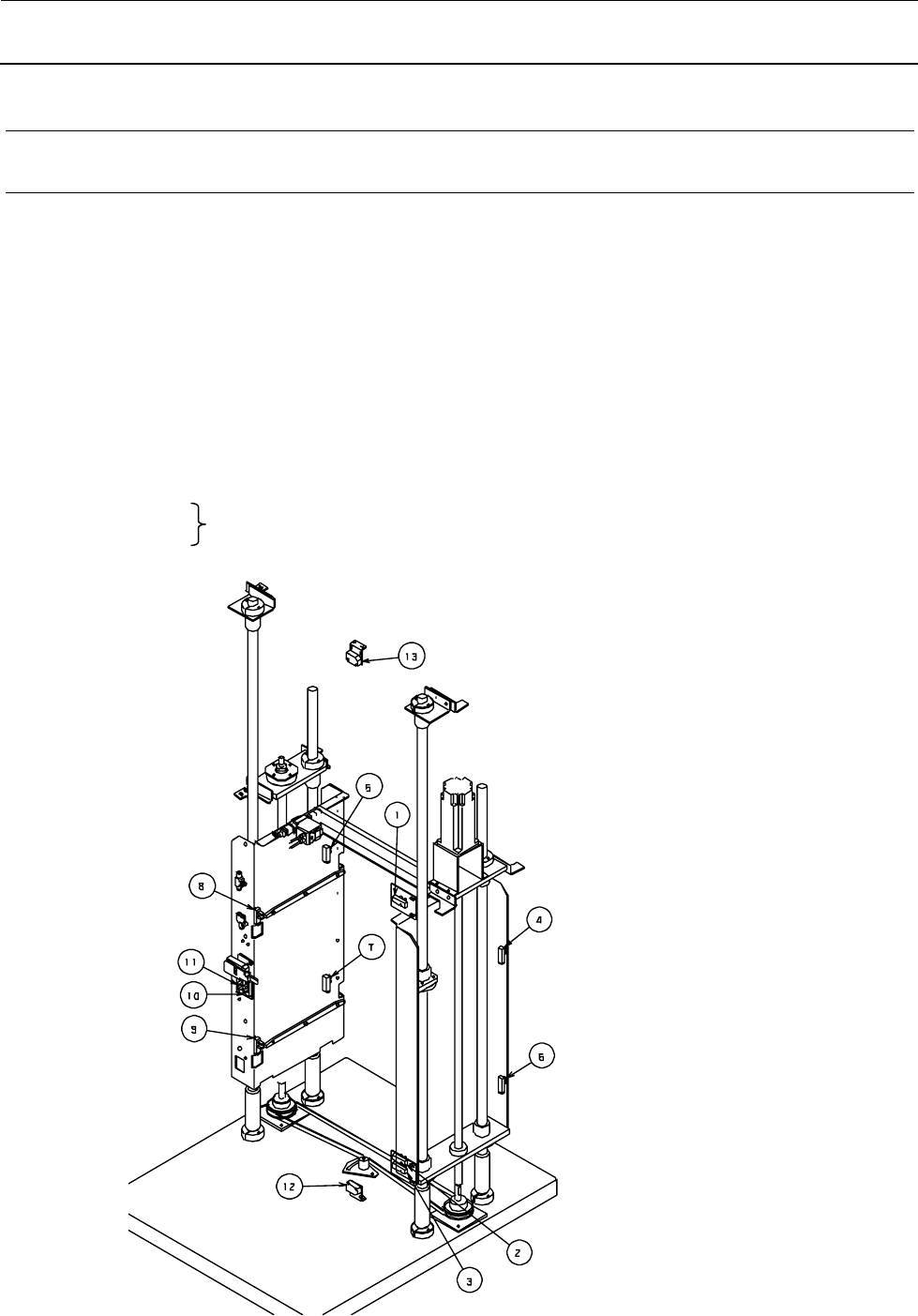

4-1. Z 装置传感器布置图
①Z 轴正向极限传感器（货号：HD001700000）
②Z 轴原点传感器（货号：HD001710000）
③Z 轴负向极限传感器（货号：HD001700000）
④STK S LOCK SENS R（货号：HD001710000）
⑤STK S LOCK SENS L（货号：HD001710000）
⑥STK M LOCK SENS R（货号：HD001710000）
⑦STK M LOCK SENS L（货号：HD001710000）
⑧STK S SET SENS（货号：HD001710000）
⑨STK M SET SENS（货号：HD001710000）
⑩SHT CLOSE SENS（货号：HD001710000）
⑪SHT OPEN SENS（货号：HD001710000）
⑫投光侧传感器
⑬受光侧传感器
STK MIS SET SENS ASM
（货号：
40049721, 40153670
※
1
）
※1 适用于下述版本以后
TR5SNR : Rev.F
TR5SNX : Rev.D
维修调整要领书
4-2

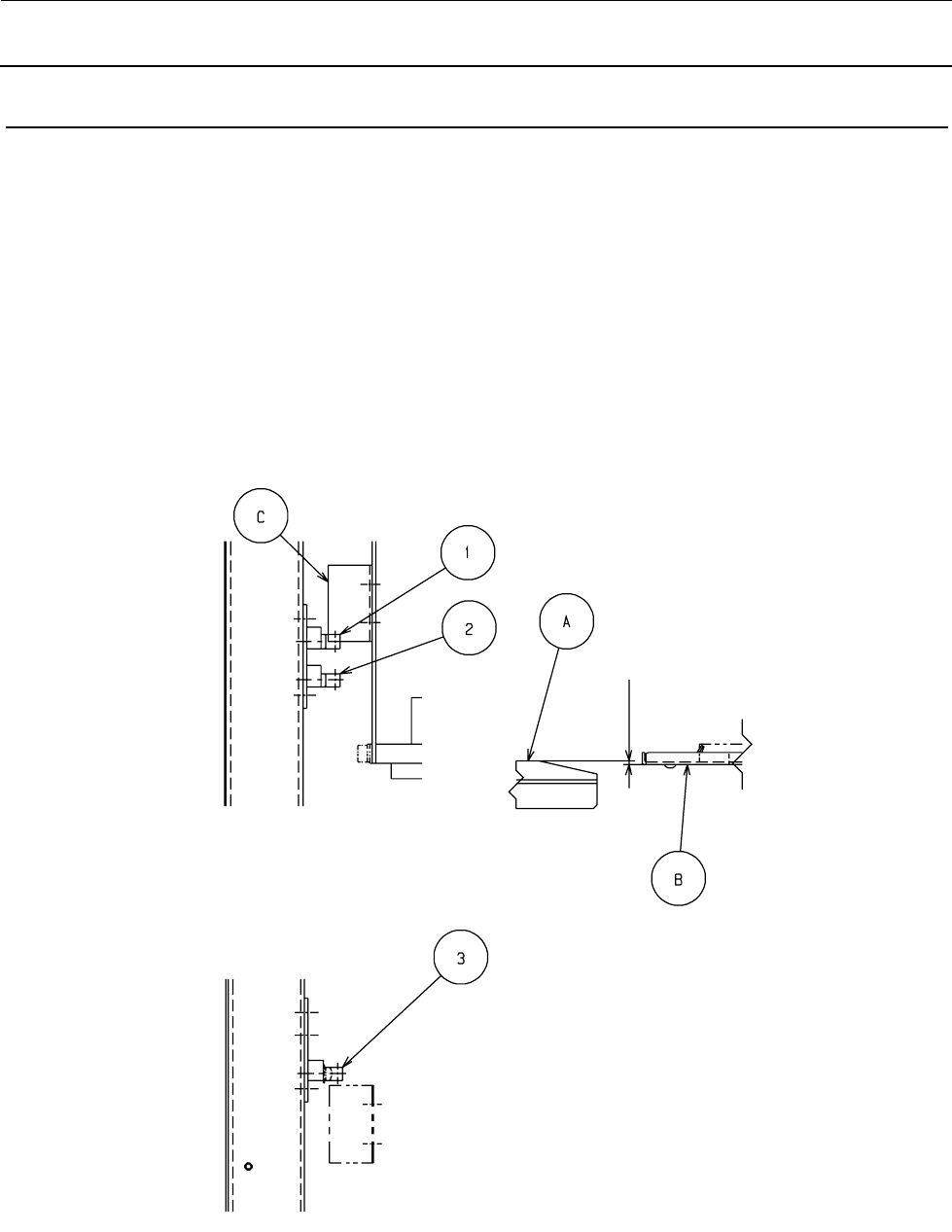

4-2. Z 传感器的更换及调整
请以调试模式的“Z JOG”移动 Z 轴，将传感器移到容易更换的位置。
更换传感器需要短的螺丝刀。
更换后，仅②Z 轴原点传感器要进行以下确认。
初始化结束后请确认 Y 轨道（A）与托盘座板（B）的尺寸为-0.2～+0.2。出现偏差时，请用 Z 传感器
碰块（C）进行调整。
①Z 轴正向极限传感器（货号：HD001700000）
②Z 轴原点传感器（货号：HD001710000）
③Z 轴负向极限传感器（货号：HD001700000）
