维修调整要领书
3-1
3.
电气部分的零部件更换及调整
3-1. 电气部分布置图（标准）
No.
货号
品名
备注
1
40040687
Z SERVO DRV ASM
参数已设置好
2
40045704
再生电阻
3
40045711
步进电动机驱动器
Y
轴（
TR5SNI
之外）
HX006890000
步进电动机驱动器
Y
轴（
TR5SNI
）
4
HX005500000
开关式电源
5
40049682
FAN MOTOR ASM
6
40046224
断流器
TR5SNI
之外
HA00585000B
断流器
200V
（
TR5SNI
）
HA00585000A
断流器
400V
（
TR5SNI
）
7
40049678
POWER LAMP CABLE ASM
8
HA00524000*
电路保护器
9
40046219 ※
MAIN PCB A (5S) ASM
备用零件货号：
40169061
TR5SNR
用
40095248
※
MAIN PCB ASM(5S)
TR5SNX
、
TR5SNJ
用
40137759
※
MAIN PCB A ASM(5S)
40139188
※
MAIN PCB ASM(TR5SNI)
40169061
※
MAIN PCB ASM 5S
TR5SNI
用
10
40042579
OPERATION PCB ASM
11
HG006220000
LCD
12
40042575
SLOW MODE CTRL PCB ASM
板组件，这是由每个装置的机器修订版附是不同的。
4013****和 4016****无需光盘安装。它是一个软件程序已在发货时间在写。
维修调整要领书
3-2

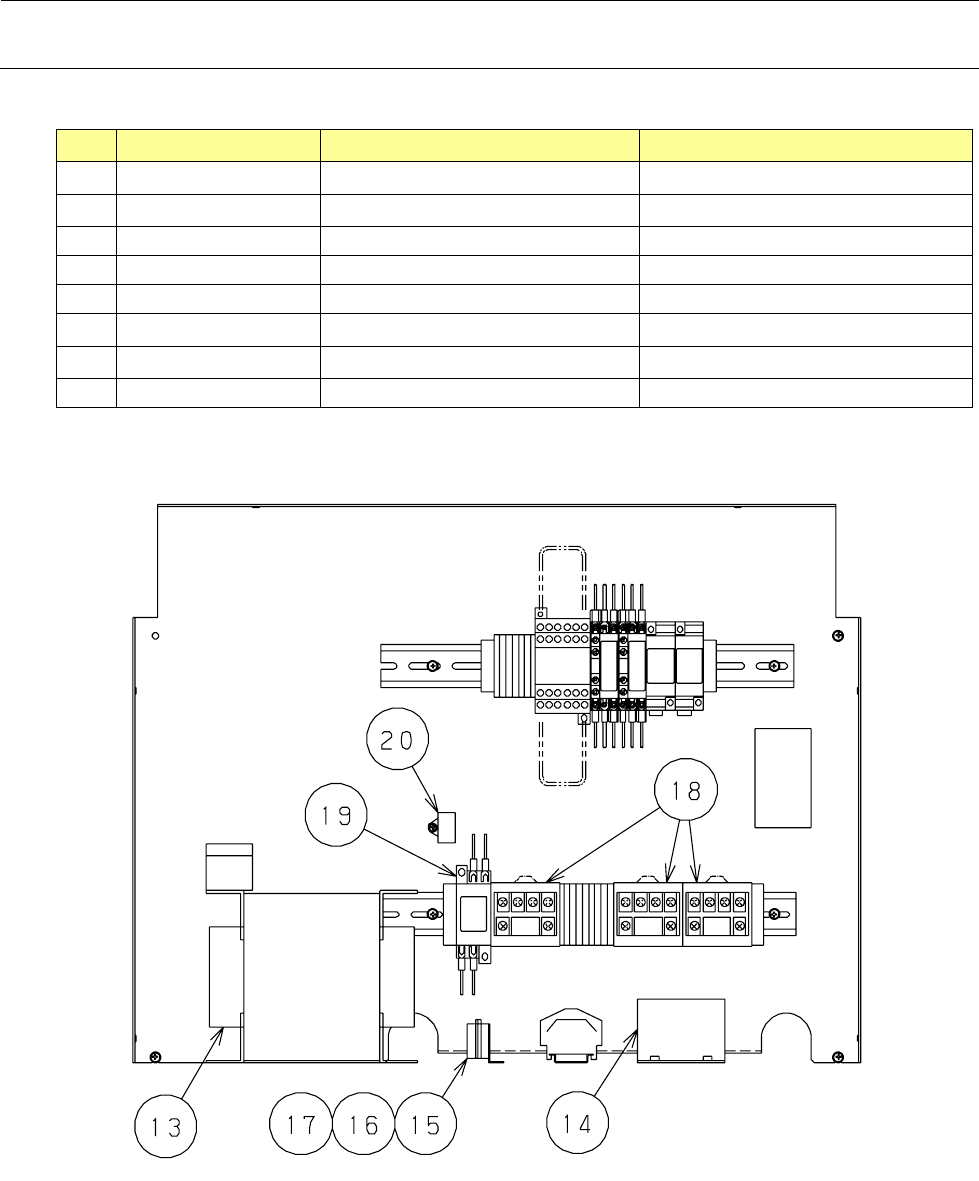

● TR5SNR、TR5SNX、TR5SNJ
No.
货号
品名
备注
13
40045701
变压器
14
40045714
噪声过滤器
15
40049496
TF INPUT CABLE (240V) ASM
16
40049497
TF INPUT CABLE (220V) ASM
17
40049498
TF INPUT CABLE (200V) ASM
18
HB001420000
继电器
19
HB001400000
继电器
20
40045025
SURGE ABSORBER ASM
维修调整要领书
3-3
● TR5SNI
No.
货号
品名
备注
13
40045701
变压器
14
40045714
噪声过滤器
24
40137853
TF INPUT CABLE (240V) ASM
25
40137854
TF INPUT CABLE (220V) ASM
26
40137855
TF INPUT CABLE (200V) ASM
27
HA005300000
MC
18
HB001420000
继电器
19
HB001400000
继电器
20
40045025
SURGE ABSORBER ASM
