维修调整要领书 6-4 请 拆下螺 丝 （ A ），卸下 YJ 皮 带轮 （ B ）、 Y 驱动 皮 带轮 （ C ）。 然后，请卸下 Y 皮带①、 YJ 皮带②进行更换。 ① Y 皮带（货号： E5313723000 ） ② YJ 皮带（货号： E5315723000 ）
维修调整要领书
6-3

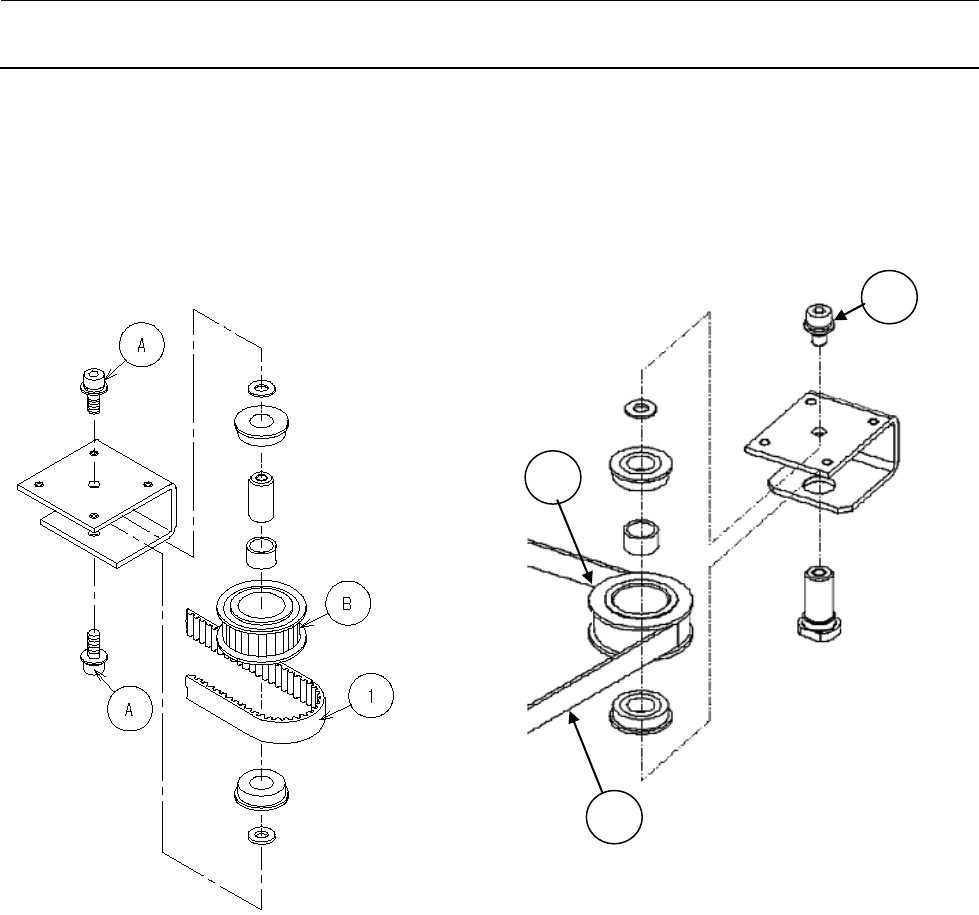

请取下螺丝（A），从 YJ 张紧器皮带轮（B）中卸下 Y 皮带①进行更换。
①Y 皮带（货号：E5313723000）
● TR5SNR/TR5SNX ● TR5SNI/TR5SNJ
A
B
1
维修调整要领书
6-4
请拆下螺丝（A），卸下 YJ 皮带轮（B）、Y 驱动皮带轮（C）。
然后，请卸下 Y 皮带①、YJ 皮带②进行更换。
①Y 皮带（货号：E5313723000）
②YJ 皮带（货号：E5315723000）
维修调整要领书
6-5
请取下螺丝（A），从 YJ 张紧器皮带轮（B）中卸下 YJ 皮带②进行更换。
②YJ 皮带（货号：E5315723000）
● TR5SNR/TR5SNX ● TR5SNI/TR5SNJ
