维修调整要领书 3-6 3- 3. 电路保护器的更 换 请拆下 E BASE CO VER 进行作业。 请按照下表更换 为相同额定值的部件。 名称 额定 货号 适用 CP 1 3A HA005240 00 0 主电源 CP2 10A HA005240 00C 伺服驱动器 CP 5 5A HA005240 00A Y 轴脉冲驱动 器 CP 3 3A HA005240 00 0 主电源 (T R5SNI ) CP 4 10A HA00524…
维修调整要领书
3-5
● TR5SNRI
No.
货号
品名
备注
21
HB001430000
安全继电器装置
23
E9641040000
继电器 MY2 DC24V
维修调整要领书
3-6

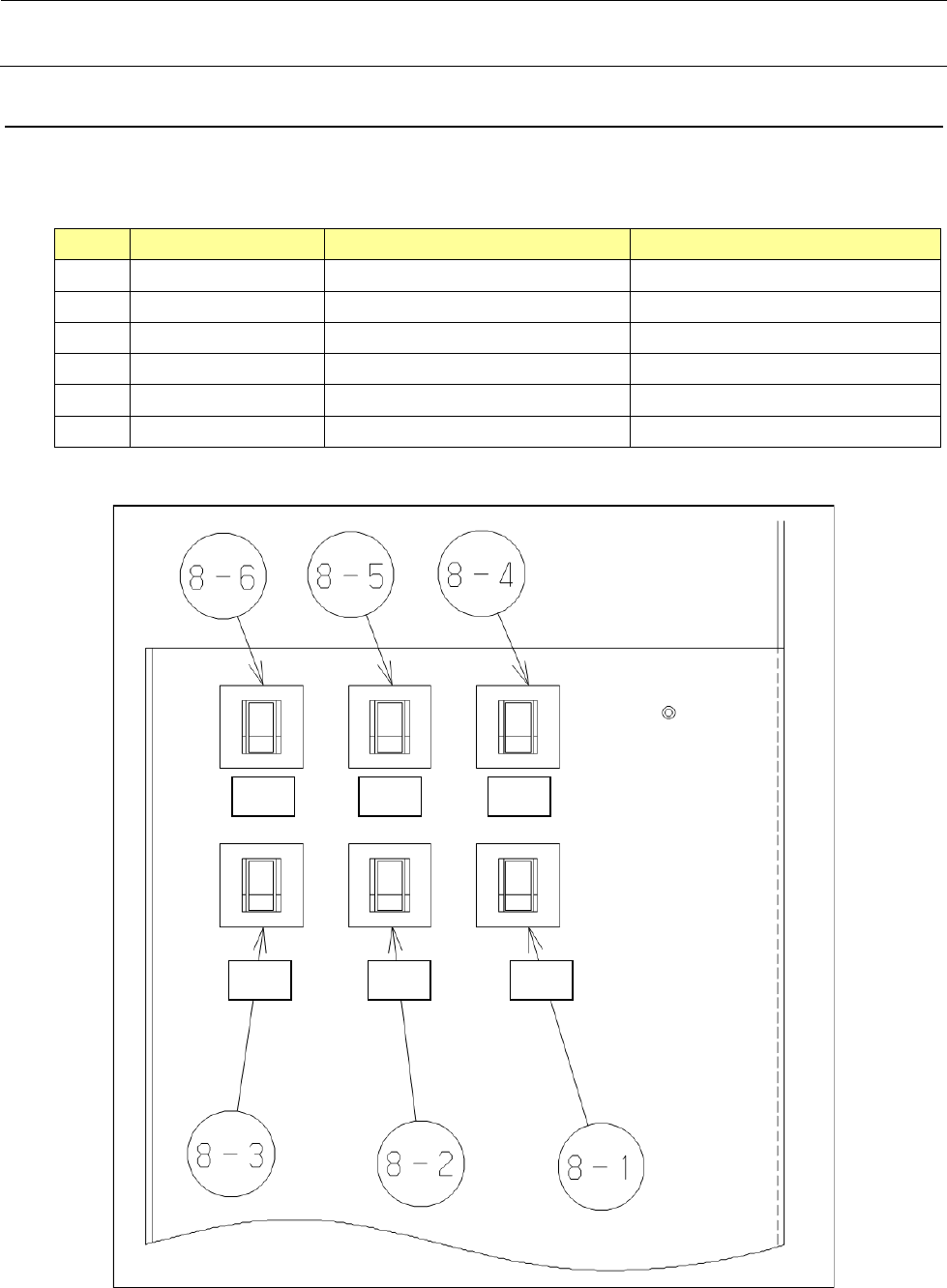

3-3. 电路保护器的更换
请拆下 E BASE COVER 进行作业。
请按照下表更换为相同额定值的部件。
名称
额定
货号
适用
CP1
3A
HA005240000
主电源
CP2
10A
HA00524000C
伺服驱动器
CP5
5A
HA00524000A
Y 轴脉冲驱动器
CP3
3A
HA005240000
主电源 (TR5SNI)
CP4
10A
HA00524000C
伺服驱动器 (TR5SNI)
CP6
5A
HA00524000A
Y 轴脉冲驱动器 (TR5SNI)
CP2
CP5
CP1
CP4
CP6
CP3
维修调整要领书
3-7

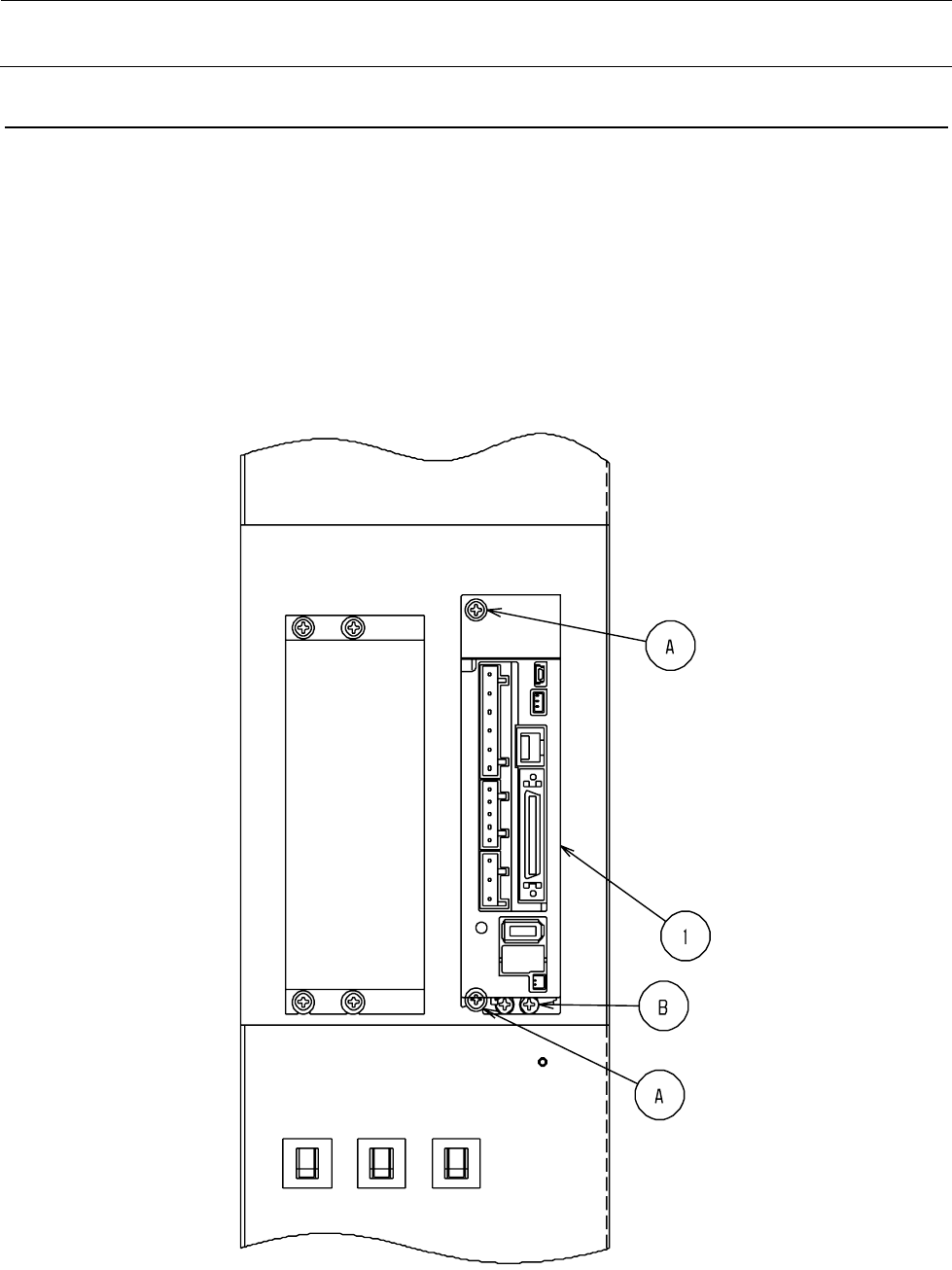

3-4. AC 伺服驱动器的更换
请拆下驱动器的连接器。
请拆下 A 部的螺丝更换驱动器。（此时 B 部还连着 FG 线，故请注意）
※输入参数需要专用软件。
驱动器单体出厂时，是发货已输入好参数的驱动器，请准备下述货号的驱动器。
①Z SERVO DRV ASM（货号：40040687）
