维修调整要领书 1- 15 调整后，请将调节器②降到触及地面，最后再固定锁定螺母③。 电缆、空气管子要沿框架的下部布设。 电缆、空气管子
维修调整要领书
1-14
使用 HMS 测定下图所示 4 个部位的位置的高度，微调到差分为以下所示。
（设计值高度为-9.8mm。）
前后（①-②及③-④）：0.7mm 以下
左右（①-③及②-④）：0.3mm 以下
微调结束后正式旋紧上述连接部分的止动螺丝。
注意：测定时请确认测定的是轨道上面。
①
②
③
④
248
538
550
715
维修调整要领书
1-15

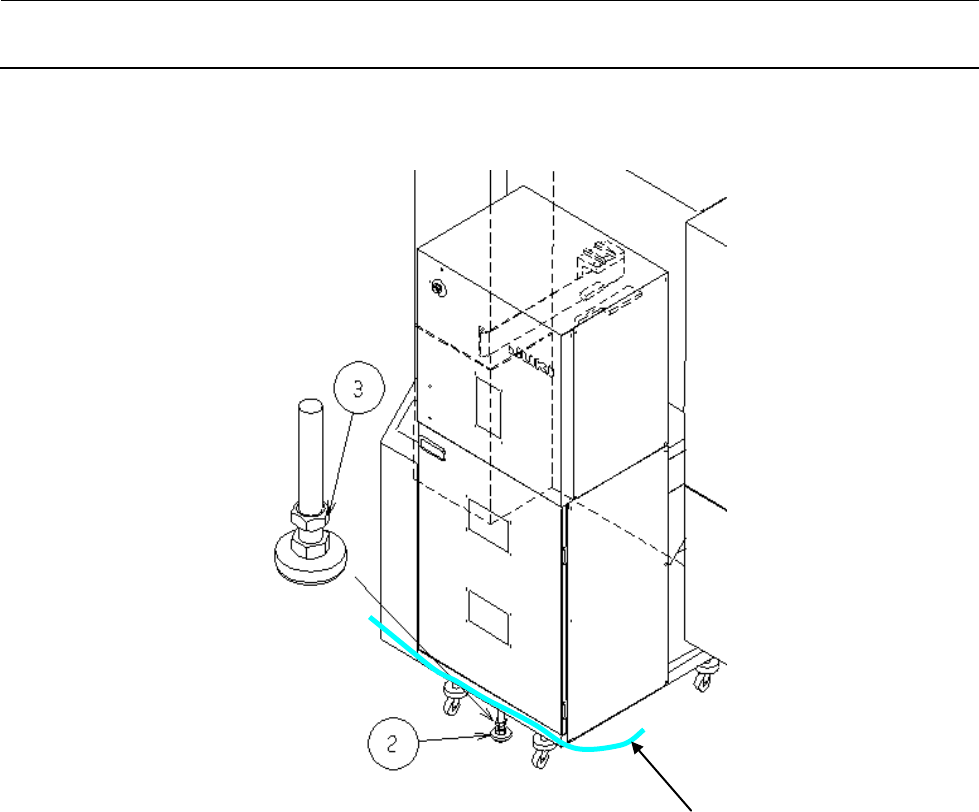

调整后，请将调节器②降到触及地面，最后再固定锁定螺母③。
电缆、空气管子要沿框架的下部布设。
电缆、空气管子
维修调整要领书
1-16
1-6. FG 线的安装（仅适用于 EN 规格）
属于 EN 规格时，请将电源电缆上附带的 FG 线连接到图示位置上。
电源电缆插入口
＜
MTC
侧＞
请用 MTC 附带的螺丝把 FG 线
固定在电源电缆插入口旁边的
M4 分接头上。
FG
线固定位置
M4 分接头
＜贴片机侧＞
请取下电源电缆插入口的一个螺
丝，与 FG 线一起旋紧。
电源电缆插入口
FG
线固定位置
M3 分接头
一起旋紧
