维修调整要领书
2-2

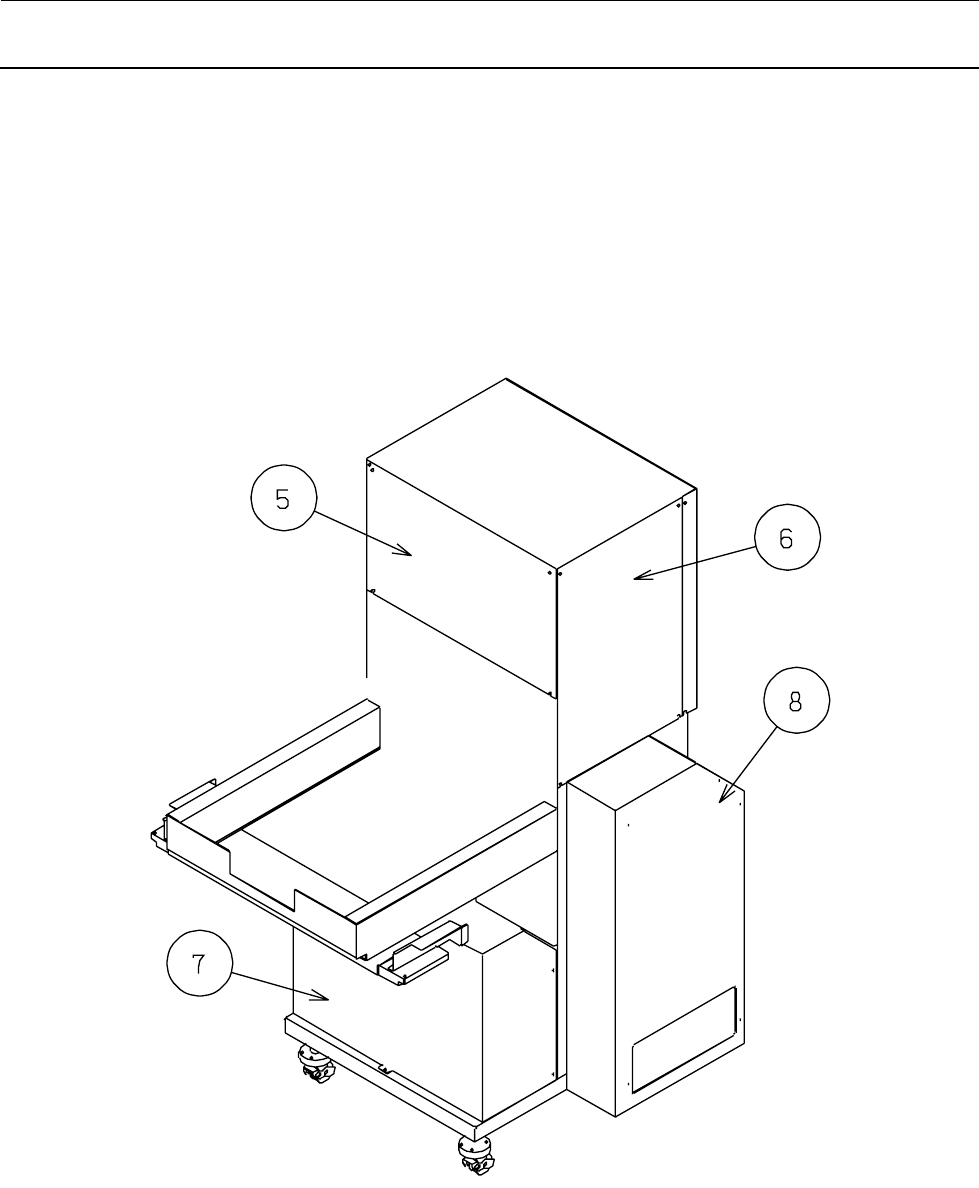

⑤FRONT COVER U (40048954) 螺丝 5 个（标准机用）
FRONT COVER U (40073475) 螺丝 5 个（标准机用+ IS 选项）
⑥SIDE COVER U (40049026) 螺丝 4 个
⑦FRONT COVER B (CE) (40048879) 螺丝 7 个
40098346 止动垫圈 2 个（仅适用于 CE）
⑧E BASE COVER (40049024) 螺丝 5 个
维修调整要领书
2-3
2-2. 护罩的拆卸方法（CE 机）
⑨FRONT COVER U (40049280) 螺丝 5 个（CE 机用）TR5SNI 之外
FRONT COVER U (EN) (40073476) 螺丝 5 个（CE 机用+IS 选项）TR5SNI 之外
FRONT_COVER_U_EN (40137828) 螺丝 5 个（CE 机用）TR5SNI 用
FRONT_COVER_U_EN_RFID (40138415) 螺丝 5 个（CE 机用+IS 选项）TR5SNI 用
⑩JOINT COV L (40050017) 螺丝 3 个 TR5SNR
JOINT COVER L 5S (40094912) 螺丝 3 个 TR5SNX, TR5SNI
⑪JOINT COV R (40050016) 螺丝 2 个 TR5SNR
JOINT COVER R 5S (40094913) 螺丝 2 个 TR5SNX, TR5SNI
⑫断流器护罩 B (E2411723000) 螺丝 2 个
维修调整要领书
2-4
2-3. 护罩的拆卸方法（TR5SNJ）
13
JOINT COV TOP（40133371） 螺丝 4 个
14
JOINT COV R（40133372） 螺丝 2 个
15
JOINT COV L（40133373） 螺丝 2 个
16
FRONT COVER B（40133375） 螺丝 7 个
※其他的护罩与标准机型相同。
13
14
15
16
