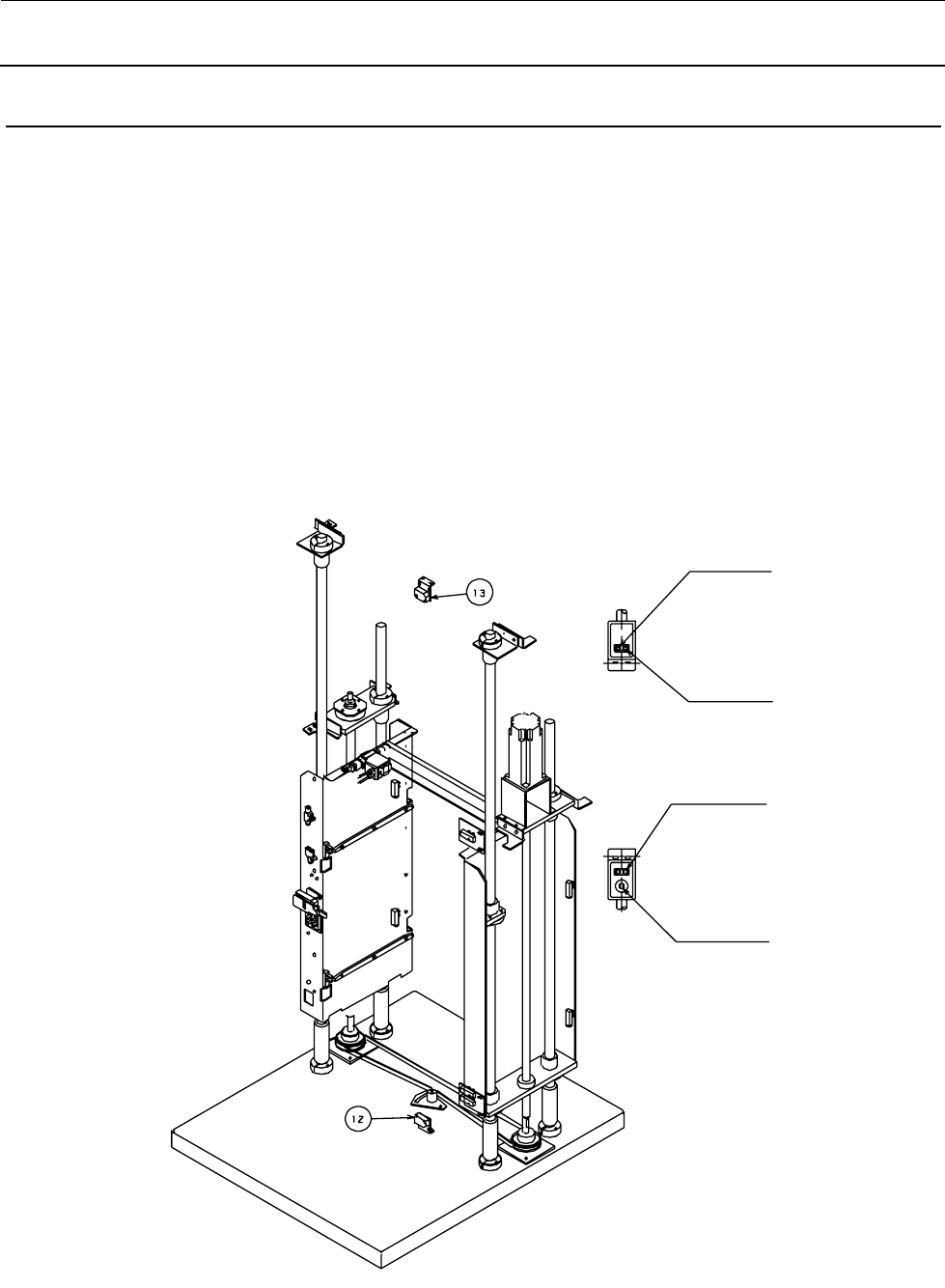

4-6. 托盘误插入传感器的更换及调整
请卸下叠盘箱，更换传感器。
更换后，请安装叠盘箱及托盘座板，确认受光侧传感器⑬的稳定显示灯（GREEN）及输出显示等
（OREANGE）已亮灯。
继而请再确认，即使把托盘座板在可松动的范围内移动，输出显示灯（ORANGE）也会亮灯。
如果输出显示灯（ORANGE）熄灭，请以光轴的调整及光量调整旋钮进行调整。
接着请确认当传感器遮光时输出显示灯（ORANGE）熄灭。
⑫投光侧传感器
⑬受光侧传感器
输出显示灯
ORANGE
稳定显示灯
GREEN
电源显示灯
ORANGE
光量调整旋钮
※下述版本以后的机器没有旋钮式调整功能。
TR5SNR : Rev.F
TR5SNX : Rev.D
TR5SNJ : Rev.A
TR5SNI : Rev.A
维修调整要领书
4-7

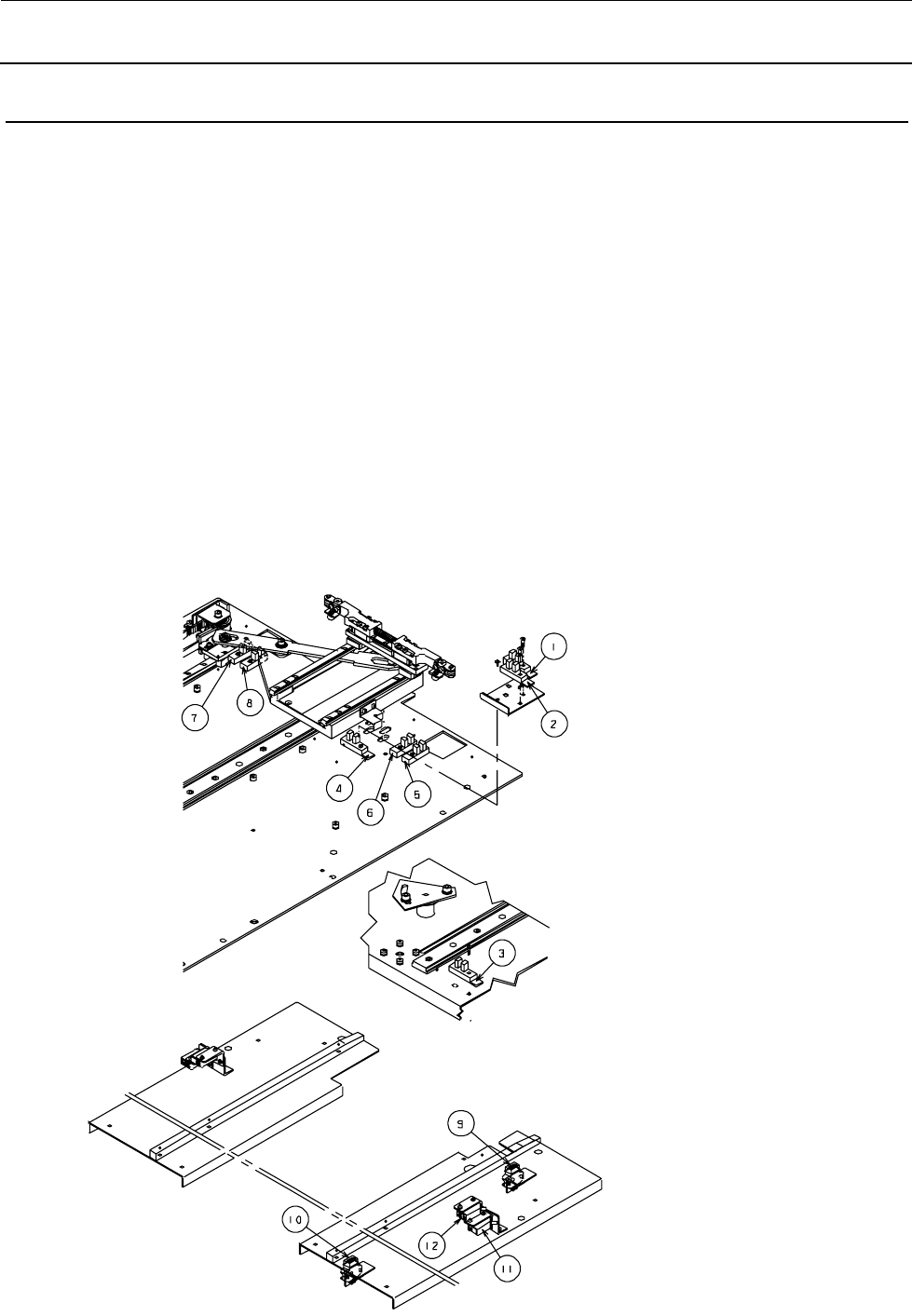

4-7. Y 装置传感器布置图
①Y 轴负向极限传感器（OJ-JK01-N47）（货号：HD001700000）
②Y 轴原点传感器（OJ-JK02-N47）（货号：HD001710000）
③Y 轴正向极限传感器（OJ-JK01-N47）（货号：HD001700000）
④Y 退避位置传感器（OJ-JK02-N47）（货号：HD001710000）
⑤Y 夹持器 R 打开（OJ-JK02-N47）（货号：HD001710000）
⑥Y 夹持器 R 关闭（OJ-JK02-N47）（货号：HD001710000）
⑦Y 夹持器 L 打开（OJ-JK02-N47）（货号：HD001710000）
⑧Y 夹持器 L 关闭（OJ-JK02-N47）（货号：HD001710000）
⑨托盘检测传感器 正向（货号：HD000900000）
⑩托盘检测传感器 负向（货号：HD000900000）
⑪CMPNT SENSOR R ASM（货号：40049597, 40152826※1）
⑫CMPNT SENSOR L ASM（货号：40049599, 40152827※1）
⑬CMPNT 35.0 SENSOR CABLE ASM（货号：40063679, 40152802※1
）
※1 适用于下述版本以后
TR5SNR : Rev.F
TR5SNX : Rev.D
TR5SNJ : Rev.A
TR5SNI : Rev.A
维修调整要领书
4-8

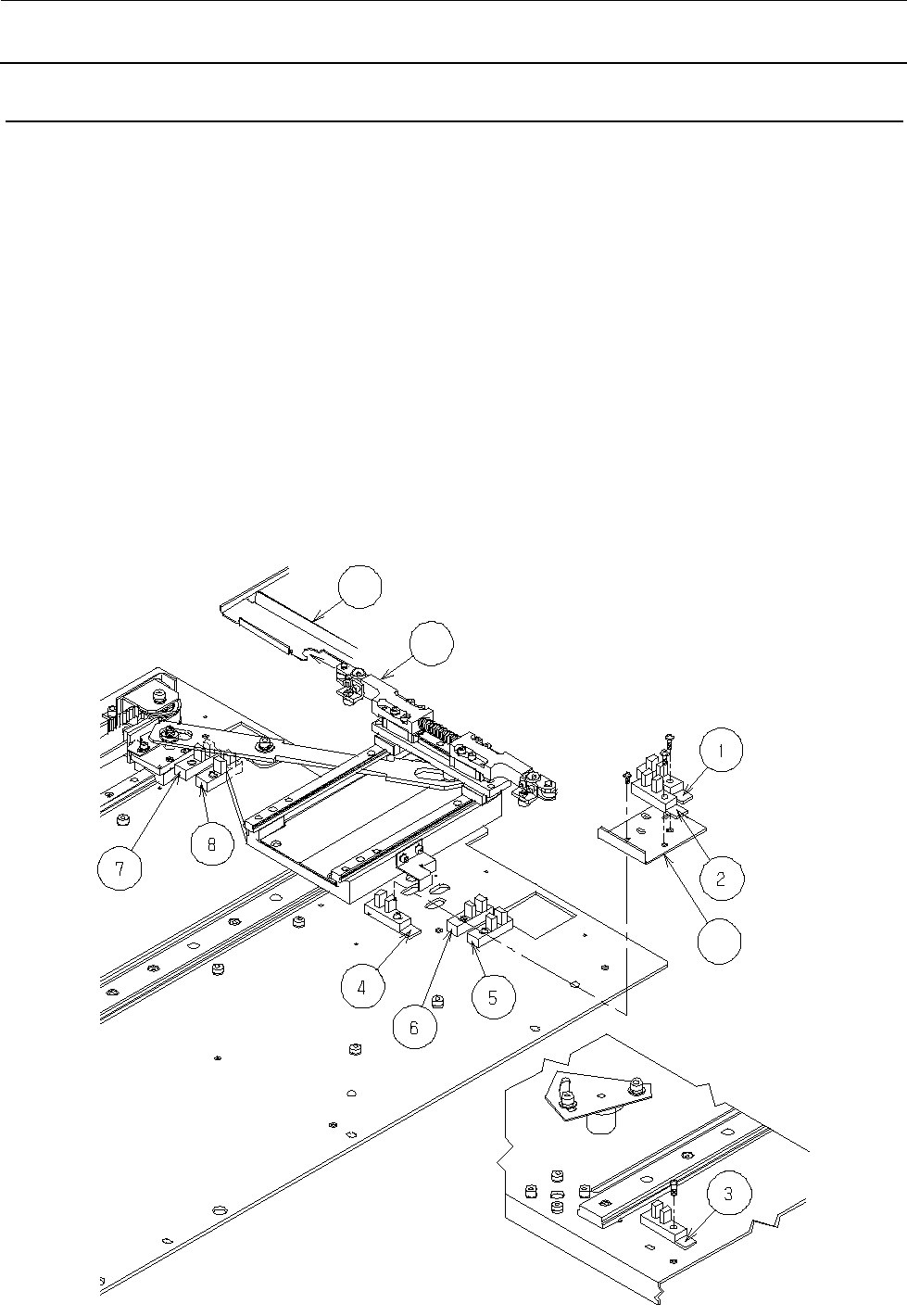

4-8. Y 原点、上限、下限、退避位置、Y 夹持器打开和关闭传感器的更换
图 1 表示 Y 原点、下限、退避位置、Y 夹持器打开和关闭传感器。
请更换 Y 原点、下限、退避位置传感器，此时不要拆下 Y 传感器托架（a）。
如拆下了 Y 传感器托架（a），则需要进行调整。可利用调试模式的“Y Unit Adjustment”调整 Y 传
感器托架（a），使 Y 夹持器（b）进入托盘座板（c）的 U 字槽中央。
图 2 表示 Y 上限传感器。
更换 Y 夹持器传感器时，请卸下 Y 工作台。
①Y 轴负向极限传感器（OJ-JK01-N47）（货号：HD001700000）
②Y 轴原点传感器（OJ-JK02-N47）（货号：HD001710000）
③Y 轴正向极限传感器（OJ-JK01-N47）（货号：HD001700000）
④Y 退避位置传感器（OJ-JK02-N47）（货号：HD001710000）
⑤Y 夹持器 R 打开（OJ-JK02-N47）（货号：HD001710000）
⑥Y 夹持器 R 关闭（OJ-JK02-N47）（货号：HD001710000）
⑦Y 夹持器 L 打开（OJ-JK02-N47
）（货号：HD001710000）
⑧Y 夹持器 L 关闭（OJ-JK02-N47）（货号：HD001710000）
c
b
a
图
1
图 2
