维修调整要领书
3-36
DIPSW4：设定规格 2
1ＯＦＦ：机型判別
2ＯＦＦ：机型判別
3ＯN ：机型判別
4ＯＦＦ：机型判別
5ＯＦＦ：机型判別
6ＯＮ：MTS/MTC の設定 ON:MTS OFF:MTC
7ＯＦＦ：通信模式被设置 ON: 串行 OFF: 平行
8ＯＮ：串行通讯选择 ON:RS232C OFF:RS422
DIPSW5：设定选配件
1 ※2：低速 2 模式 ON/OFF
2 ※2：元件用尽显示 BOX ON/OFF
3ＯＮ：托盘误插入防止功能 ON/OFF
4 OFF：检查传送 ON/OFF
5 OFF：传送部自动调整宽度 ON/OFF
6※２：RFID ON/OFF
7 OFF：信号塔 2 指示灯 ON/OFF
8ＯＦＦ：TR7DN_RX-6 对应
DIPSW6：设定规格 3
1 ※1：备用
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8
※1：备用
DIPSW7：设定规格 4
1 ※1：备用
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ※1：备用
DIPSW8：设定规格 5
1ＯＦＦ：浮动零件的第一阶段强制忽略
2ＯＦＦ：浮动零件的第二阶段强制忽略
3ＯＦＦ：浮动零件的第三阶段强制忽略
4ＯＦＦ：浮动零件的第三阶段强制忽略 TR5SNI
5ＯＦＦ：浮动零件的第四阶段强制忽略 TR5SNI
6ＯＦＦ：浮动零件的第五阶段强制忽略 TR5SNI
7ＯＦＦ：垫定在 BGA 使用时的
8ＯＦＦ：垫定在 BGA 使用时的
维修调整要领书
3-37
DIPSW9：备设定规格 6
1 ※1：备用
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ※1：备用
DIPSW10：备设定规格 7
1 ※1：备用
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ※1：备用
(4) 参数的初始化
按住 HOD 的“ONLINE”按钮和“←”按钮并同时启动装置，将成为 EEPROM Default Set 模式。
＜参数初始化的流程＞
1. EEPROM Default set： 按下 ENTER
2. EEPROM Default set Sure?： 按下 ENTER
3. EEPROM Writing： 无操作地等待
4. Power OFF： 请断开电源
维修调整要领书
3-38

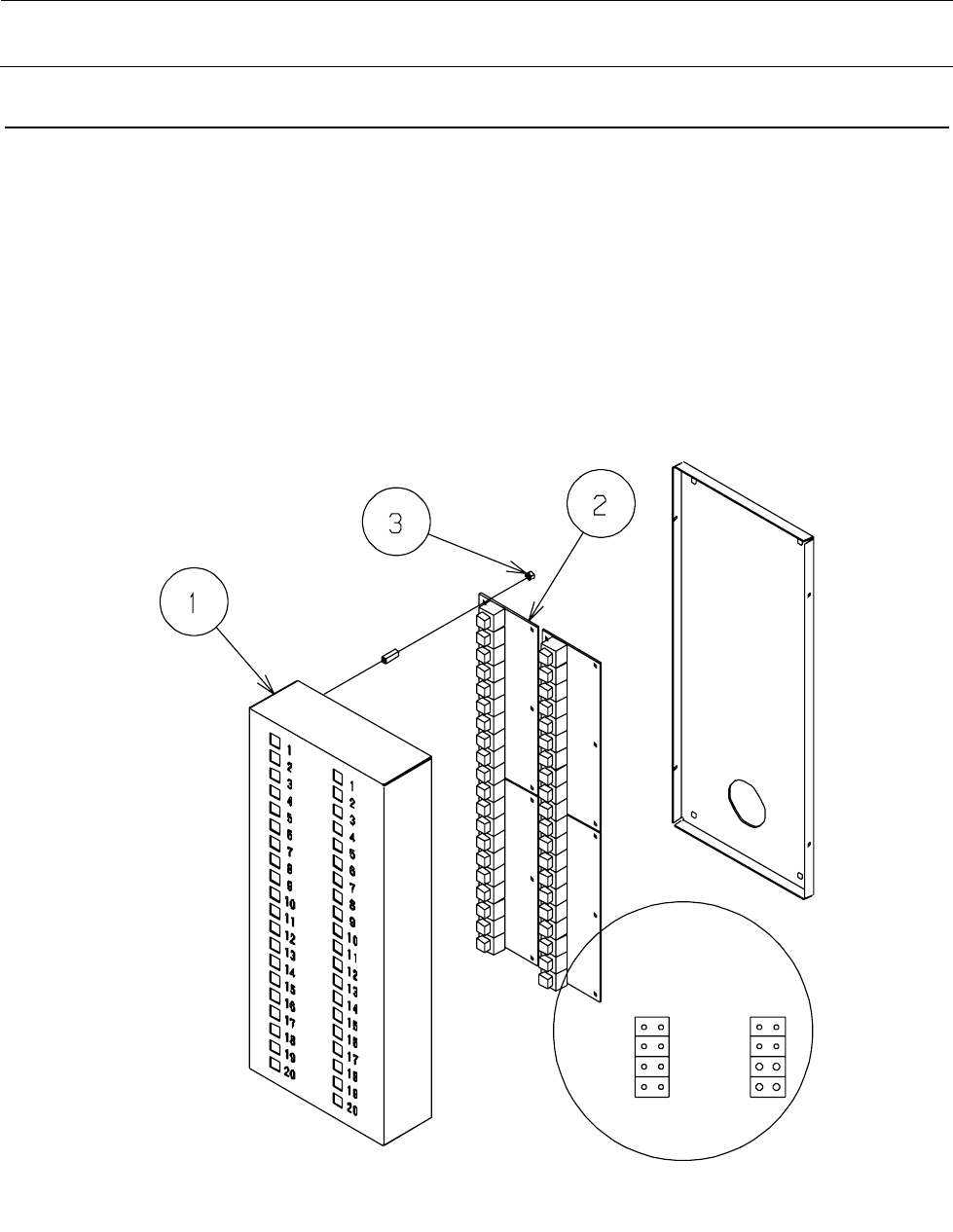

3-14. TRAY LED PCB 的更换（选项：元件用尽显示开关）
拆下 SW BOX 5S①，取下 TRAY LED PCB②的螺母③。
更换电路板后，进行跨接设定。
要安装到 UPPER 侧上层时，设定为 W1 的 1～5，W2 的 6～10。
要安装到 UPPER 侧下层时，设定为 W1 的 11～15，W2 的 16～20。
要安装到 LOWER 侧上层时，设定为 W1 的 21～25，W2 的 26～30。
要安装到 LOWER 侧下层时，设定为 W1 的 31～35，W2 的 36～40。
②TRAY LED（10）PCB ASM（货号：40042216）
设定跨接
31-35
36-40
W1
W2
21-25
11-15
1-5
26-30
16-20
6-10
