维修调整要领书 2-4 2- 3. 护罩的拆卸方法 （ TR5 SNJ ） 13 JOINT C OV T OP （ 40133371 ） 螺丝 4 个 14 JOINT C OV R （ 40133372 ） 螺丝 2 个 15 JOINT C OV L （ 40133373 ） 螺丝 2 个 16 FRONT CO VER B （ 40133375 ） 螺丝 7 个 ※其他的护罩与标准机型相同。 13 14 15 16
维修调整要领书
2-3

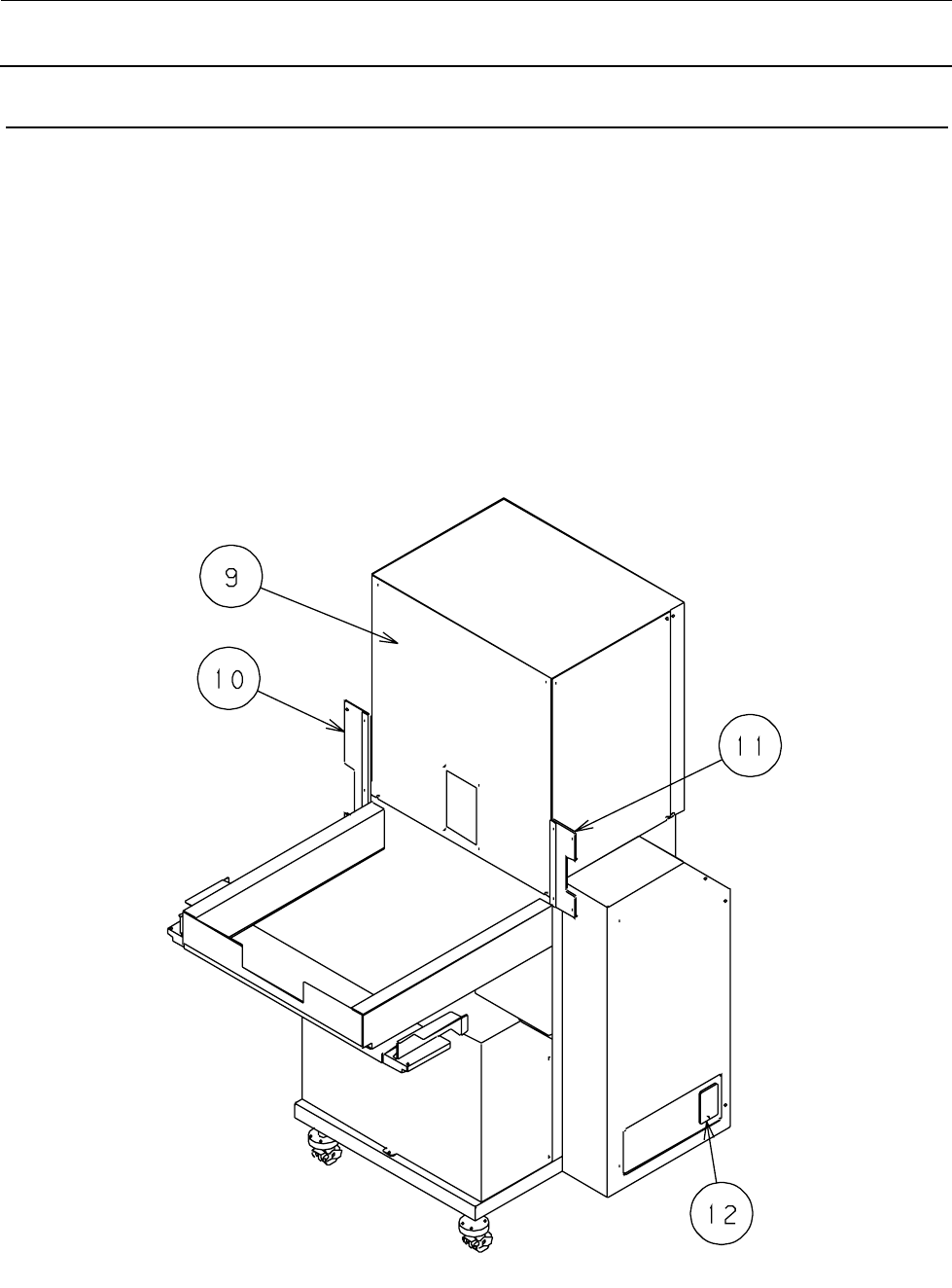

2-2. 护罩的拆卸方法（CE 机）
⑨FRONT COVER U (40049280) 螺丝 5 个（CE 机用）TR5SNI 之外
FRONT COVER U (EN) (40073476) 螺丝 5 个（CE 机用+IS 选项）TR5SNI 之外
FRONT_COVER_U_EN (40137828) 螺丝 5 个（CE 机用）TR5SNI 用
FRONT_COVER_U_EN_RFID (40138415) 螺丝 5 个（CE 机用+IS 选项）TR5SNI 用
⑩JOINT COV L (40050017) 螺丝 3 个 TR5SNR
JOINT COVER L 5S (40094912) 螺丝 3 个 TR5SNX, TR5SNI
⑪JOINT COV R (40050016) 螺丝 2 个 TR5SNR
JOINT COVER R 5S (40094913) 螺丝 2 个 TR5SNX, TR5SNI
⑫断流器护罩 B (E2411723000) 螺丝 2 个
维修调整要领书
2-4

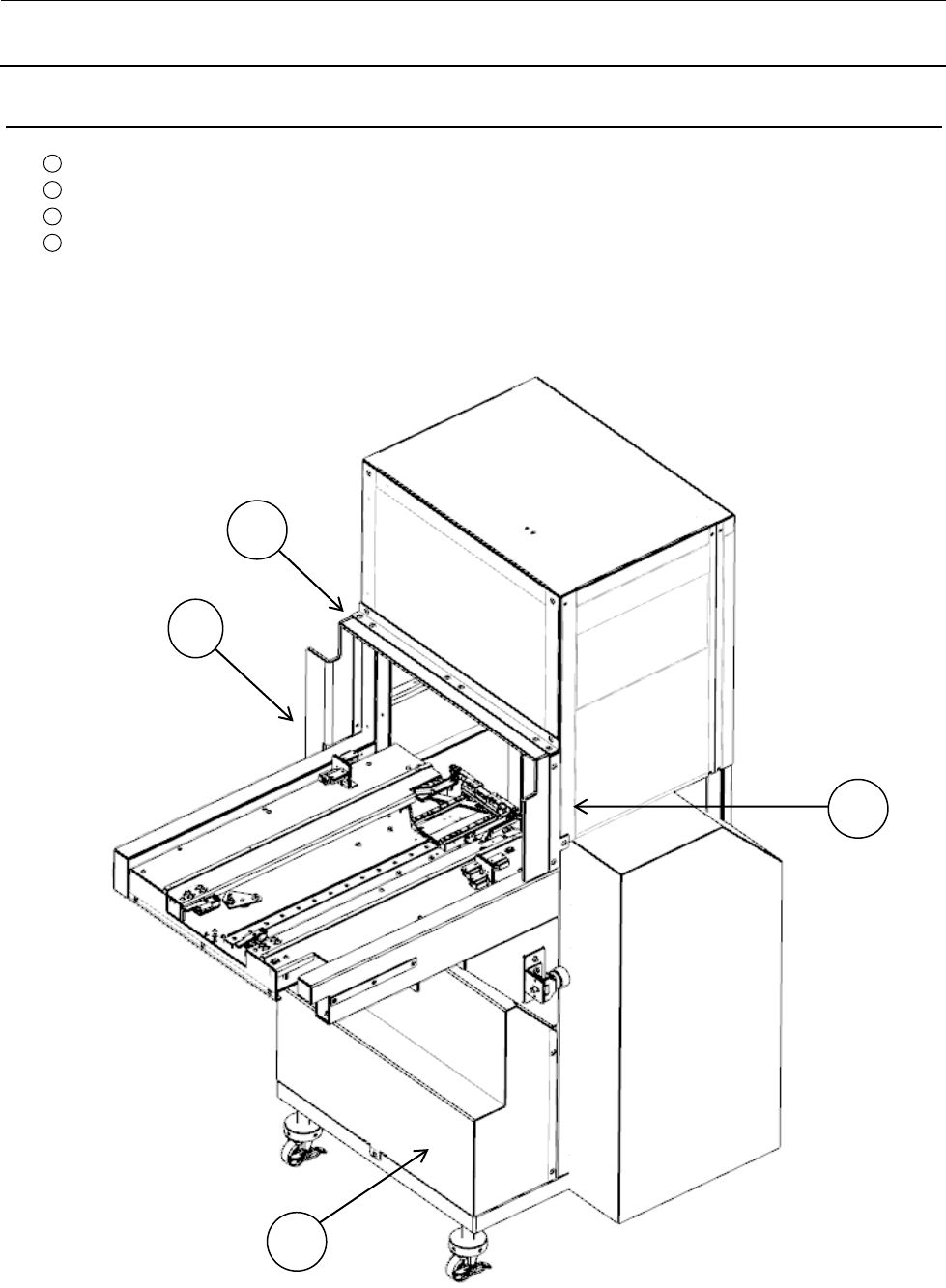

2-3. 护罩的拆卸方法（TR5SNJ）
13
JOINT COV TOP（40133371） 螺丝 4 个
14
JOINT COV R（40133372） 螺丝 2 个
15
JOINT COV L（40133373） 螺丝 2 个
16
FRONT COVER B（40133375） 螺丝 7 个
※其他的护罩与标准机型相同。
13
14
15
16
维修调整要领书
3-1
3.
电气部分的零部件更换及调整

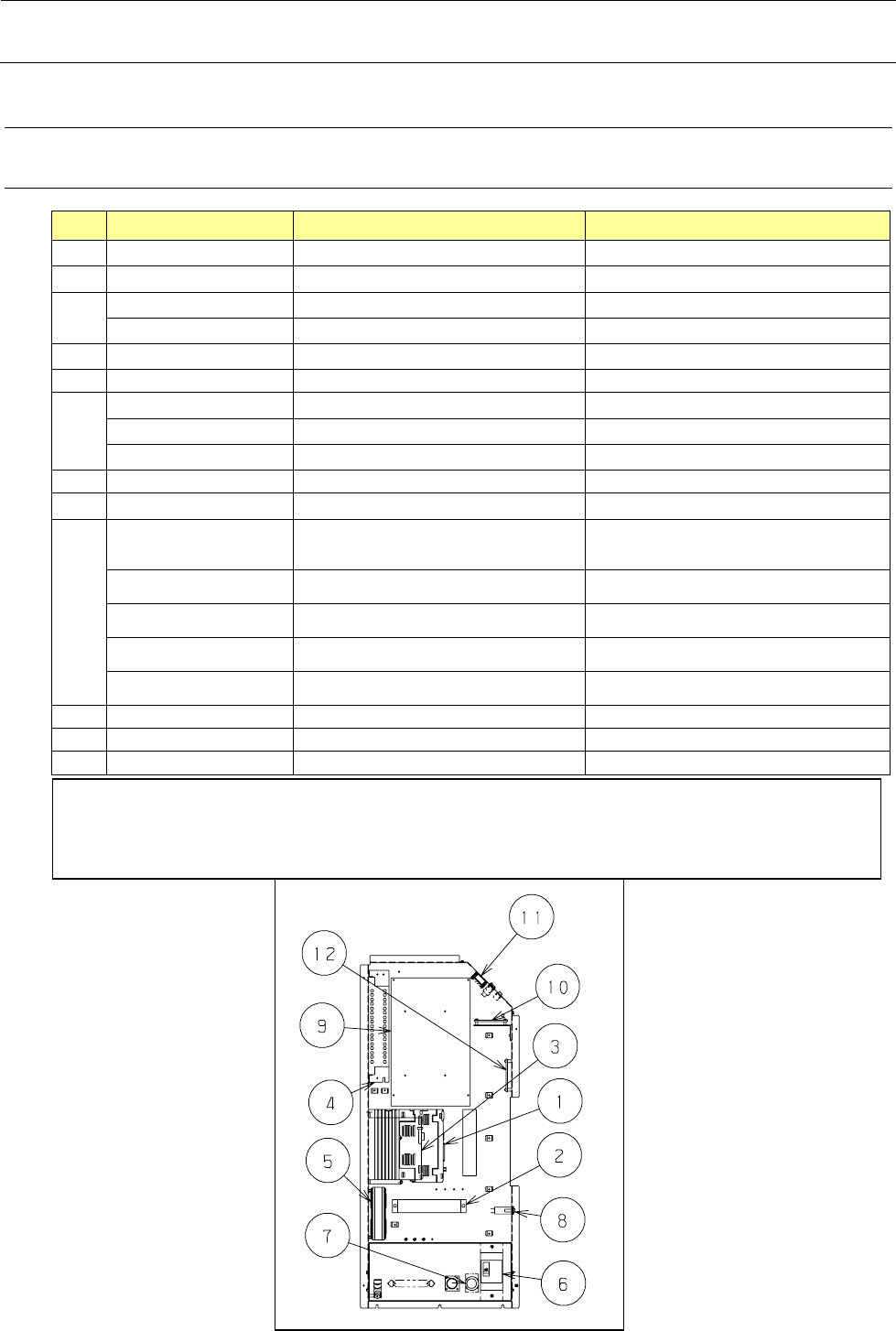

3-1. 电气部分布置图（标准）
No.
货号
品名
备注
1
40040687
Z SERVO DRV ASM
参数已设置好
2
40045704
再生电阻
3
40045711
步进电动机驱动器
Y
轴（
TR5SNI
之外）
HX006890000
步进电动机驱动器
Y
轴（
TR5SNI
）
4
HX005500000
开关式电源
5
40049682
FAN MOTOR ASM
6
40046224
断流器
TR5SNI
之外
HA00585000B
断流器
200V
（
TR5SNI
）
HA00585000A
断流器
400V
（
TR5SNI
）
7
40049678
POWER LAMP CABLE ASM
8
HA00524000*
电路保护器
9
40046219 ※
MAIN PCB A (5S) ASM
备用零件货号：
40169061
TR5SNR
用
40095248
※
MAIN PCB ASM(5S)
TR5SNX
、
TR5SNJ
用
40137759
※
MAIN PCB A ASM(5S)
40139188
※
MAIN PCB ASM(TR5SNI)
40169061
※
MAIN PCB ASM 5S
TR5SNI
用
10
40042579
OPERATION PCB ASM
11
HG006220000
LCD
12
40042575
SLOW MODE CTRL PCB ASM
板组件，这是由每个装置的机器修订版附是不同的。
4013****和 4016****无需光盘安装。它是一个软件程序已在发货时间在写。
